ZWJ-12系列高压预付费计量箱产品概述 ZWJ-12高压预付费计量箱是一种负荷控制型计量设备，适用于额定电压为10kV、频率为50Hz、容量不超过5000kVA的系统。该设备集成了高压计量与预付费功能，可实现用电控制、计量、预付费管理、过载电流保护及防窃电功能。 ZWJ-12与ZWJ-12GY型号...
ZWJ-12系列高压预付费计量箱产品概述
ZWJ-12高压预付费计量箱是一种负荷控制型计量设备，适用于额定电压为10kV、频率为50Hz、容量不超过5000kVA的系统。该设备集成了高压计量与预付费功能，可实现用电控制、计量、预付费管理、过载电流保护及防窃电功能。
ZWJ-12与ZWJ-12GY型号由ZW8-12真空断路器、干式电压互感器（PT）和电流互感器（CT）组成，采用模块化结构设计，上腔为断路器室，下腔为互感器室，可根据需要选择一体式或分体式安装，适应不同工况需求。
ZWJ-12F为新推出的远程计量与管理型产品，支持故障快速定位与恢复、远程通讯、智能管控，广泛适用于城市、乡村及农业供电场景。
ZWJ-12LD型则针对农村电网改造设计，具备预付费、复合功能计量、电流限制、短路与过电压保护等功能，广泛应用于变电站、商用设施与农村配电系统等户外环境。

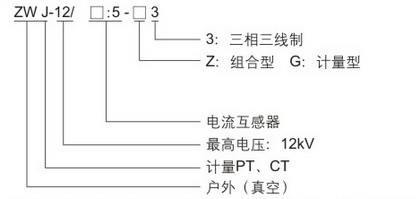

ZWJ-12计量箱型号含义

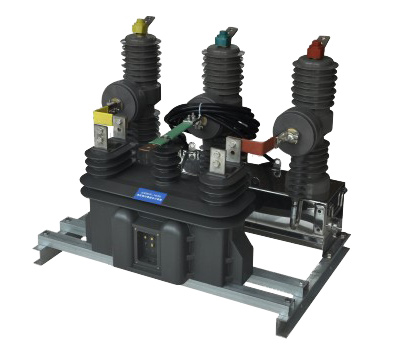

ZWJ-12/Z3型计量箱集成真空断路器、电压互感器（PT）与电流互感器（CT），采用全封闭环氧树脂结构，具有优异的绝缘性能，适用于高压计量、负荷管理与保护场合。
结构特点
ZWJ-12计量箱配备高性能真空断路器，结构简单、操作灵活、寿命长，具备开关与计量一体化功能。支持选配智能控制模块与GSM通信模块，实现远程通讯、抄表与控制。
通过三相电子电表实现预付费管理，支持远程监控、自动计费、超限断电等功能，具备电流限制保护，即使断电时也能安全运行。锁闭设计配合专用钥匙，有效防盗。
内部互感器采用环保环氧树脂浇注结构，绝缘性能优越；箱体全封闭、防腐蚀，材质为不锈钢，美观耐用。断路器与计量元件安装于专用底板，无需外部支架，安装简便。
使用环境条件
- 环境温度：-40°C ~ +55°C，日变化不超过25°C
- 极限温度范围：-45°C ~ +60°C
- 海拔：≤ 2000m
- 抗震能力：地震烈度 ≤ 8度
- 风压：≤ 700Pa（风速 ≤ 34m/s）
- 空气污染等级：Ⅲ级
- 覆冰厚度：≤ 10mm
- 安装场所：无火灾、爆炸危险、强腐蚀或剧烈震动
技术参数
- 产品标准：
- GB 17201-2007《组合互感器》
- GB 1984-2003《高压交流断路器》
断路器参数
| 项目 | 参数 |
|---|---|
| 最大电压 | 12kV |
| 额定负载 | 5000kVA |
| 额定开断电流（峰值） | 50kA |
| 额定短时耐受持续时间 | 4s |
| 额定短时耐受电流 | 20kA |
| 额定峰值耐受电流 | 50kA |
| 控制电路电压 | AC220 ±10% |
| 平均分闸速度 | 1.1 ± 0.2m/s |
| 平均合闸速度 | 0.8 ± 0.2m/s |
| 合闸时间 | ≤ 60ms |
| 分闸时间 | ≤ 60ms |
互感器参数
| 互感器类型 | 变比 | 容量与精度等级 |
|---|---|---|
| 电压互感器 | 10:0.1:0.22kV | 10:0.1kV — 20VA, 0.2级 10:0.22kV — 50VA, 3级 |
| 电流互感器 | 300(150):5 200(100):5 150(75):5 … 10(5):5 |
10VA，0.2s级 |

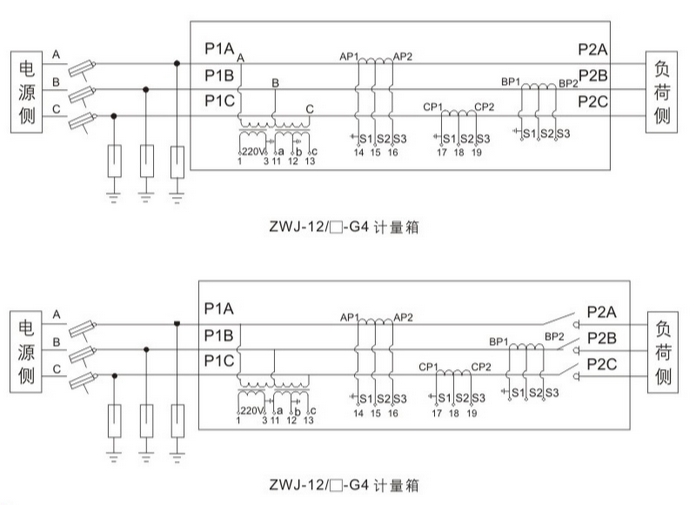

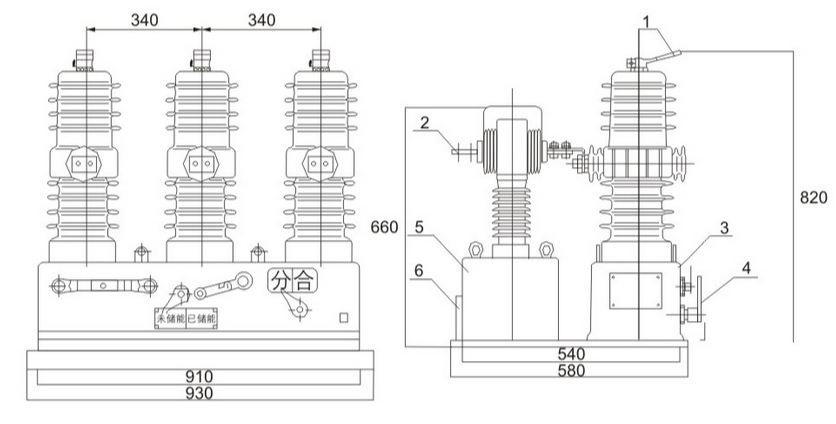

关键部件与接线原理图
安装与维护说明
- 安装前检查：安装前须进行极性测试与精度校验，确保符合要求。
- 接线说明： P1端为输入，P2端为输出，并需正确接地。
- 接线可靠性：上电前检查所有端子连接牢固，确保绝缘距离符合户外使用标准。
- 运行安全：运行时不得断开CT二次回路，不得使PT二次回路悬空。
- 定期维护：定期清洁箱体表面灰尘，确保设备运行稳定。
订购须知
- 型号与功能：明确所选型号（如ZWJ-12）及类型（计量、负荷控制）。
- 电压电流等级：注明额定电压（如12kV）、电流变比。
- 精度等级与容量：注明所需精度（如0.2、0.5）与额定容量（如10VA、20VA）。
- 定制需求：可定制互感器壳体、精度等级等，满足特定工况。
请提供以上详细信息以确保产品符合您现场使用要求。如需定制解决方案，请联系我们！
