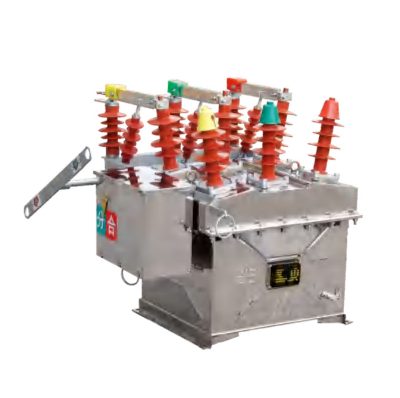

ZW8-12(G) 型户外高压真空断路器适用于 12kV、三相交流 50Hz 的电力系统，用于控制和保护农村电网、城市配电网及小型电站中的负载电流、过载电流与短路电流。本产品采用三相一体式结构，真空灭弧室安装于金属箱体内，配合 SMC 绝缘材料，确保相间与对地绝缘强度，运行稳定可靠。ZW8-12G 型集成隔离开关功能，具备分段器作用，支持手动及电动操作（CT23 弹簧机构），满足现场与远程控制双重需求。支持分合闸电流控制，并可选配远程终端，具备“遥控、遥测、遥信、遥调”功能，特别适合智能电网场景。

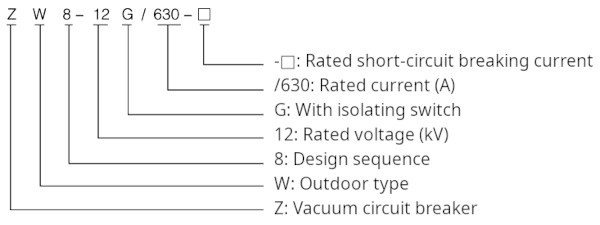

ZW8 真空断路器型号说明

• Z：真空断路器
• W：户外型
• 8：设计序号
• 12：额定电压（kV）
• G：带隔离开关
• /630：额定电流（A）
• -□：额定短路开断电流（kA）

产品特点

1. 三相干式结构：三柱式一体结构，性能稳定，维护方便。
2. 密封结构：箱体密封防潮防凝露，适用于高湿地区。
3. 真空灭弧：灭弧能力强，绝缘可靠，使用安全。
4. 永磁机构：结构简洁，动作可靠，免维护设计。
5. 配置灵活：本体与控制器可按需配置，满足差异化保护。
6. 多种控制方式：支持手动、电动、红外、遥控及 GPRS 无线通信。
7. 内置电压互感器：每相带 PT 与熔断器，安装安全便捷。
8. 零序电流互感器：具备接地故障检测与报警保护功能。
9. 操作安全可靠：无燃爆隐患，开断与合闸性能优越。
10. 防腐耐用：机构密封在箱体底部，长期户外不易锈蚀。

运行条件

1. 温度范围：-40℃ 至 +40℃
2. 海拔高度：≤3000m（更高需提高绝缘等级）
3. 污染等级：适用于 V 级（重污秽）环境
4. 风速：≤34m/s（相当于700Pa）
5. 振动：抗地震，无剧烈冲击
6. 特殊条件：请联系技术团队定制非标产品

主要技术参数

项目	单位	ZW8-12(G)/630-6.3kA	ZW8-12/630-12.5kA	ZW8-12(G)/630-20kA
额定电压	kV	12
额定电流	A	630
额定短路开断电流	kA	6.3	12.5	20
额定开合电流峰值	kA	16	31.5	50
额定峰值耐受电流	kA	16	31.5	50
额定短时耐受电流	kA	6.3	12.5	20
额定绝缘水平	雷电冲击耐压	75kV
	1min 工频耐压	42kV
额定操作顺序	—	分-0.3s-合分-180s-合分
机械寿命	次	10000
额定短路电流开断次数	次	30
操作电压（合/分）	V	110 / 220
触头开距	mm	11 ± 1
过行程	mm	3 ± 0.3
三相分合闸同期差	ms	≤2
触头合闸弹跳时间	ms	≤2
合闸平均速度	m/s	1.0 ± 0.2
分闸平均速度	m/s	0.7 ± 0.15
分闸时间	ms	15–60（视工作电压）
合闸时间	ms	25–50
回路电阻	μΩ	≤120（带隔离时 ≤200）
触头累计允许磨损厚度	mm	3
整机重量	kg	152（带隔离G180）
相间中心距	mm	175 ± 1.5

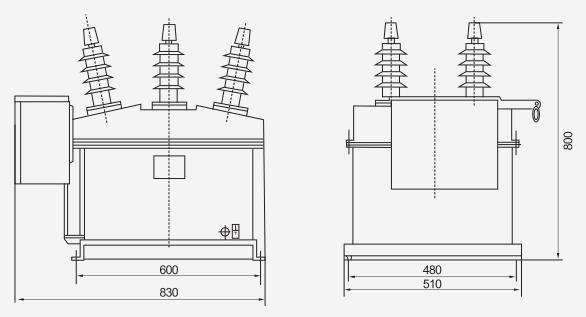

ZW8 安装尺寸图

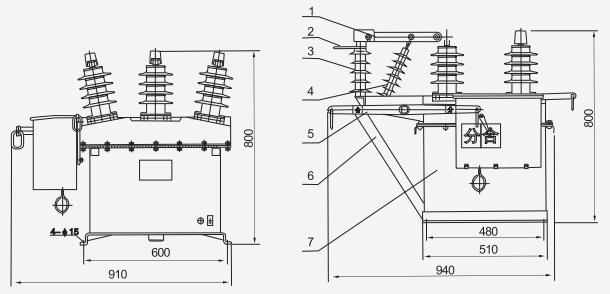

主要部件：1.动触头 2.触头底座 3.动触头支架 4.绝缘拉杆 5.操作手柄 6.隔离开关支架 7.断路器本体

常见问题解答（FAQs）

1. ZW8-12(G) 的额定参数是多少？
   额定电压为 12kV，额定电流为 630A。
2. 是否可接入智能电网系统？
   支持 GPRS 通信，实现远程控制、遥测、遥信、遥调。
3. 适用哪些环境条件？
   适用于 -40℃~+40℃，海拔 ≤3000 米，污染等级 V 级。
4. 具备故障检测功能吗？
   配备零序互感器，可实现接地故障报警与保护。
5. 机械寿命是多少？
   额定机械寿命为 10000 次，适合长期运行。
6. 能否实现远程监控操作？
   可接入自动化系统或 GPRS 模块，实现远程操作。
