ZW7-40.5kV 户外高压真空断路器
ZW7-40.5kV 系列户外高压真空断路器是一种三相交流 50Hz、额定电压 40.5kV 的高压设备，专为户外输电系统设计。该断路器采用弹簧操作机构或电磁操作机构，支持远程控制和就地手动操作。产品符合 GB1984《高压交流断路器》国家标准与 IEC-56 国际标准，性能优异，运行可靠。 1. ...
产品 | 介绍
ZW7-40.5kV 系列户外高压真空断路器是一种三相交流 50Hz、额定电压 40.5kV 的高压设备，专为户外输电系统设计。该断路器采用弹簧操作机构或电磁操作机构，支持远程控制和就地手动操作。产品符合 GB1984《高压交流断路器》国家标准与 IEC-56 国际标准，性能优异，运行可靠。

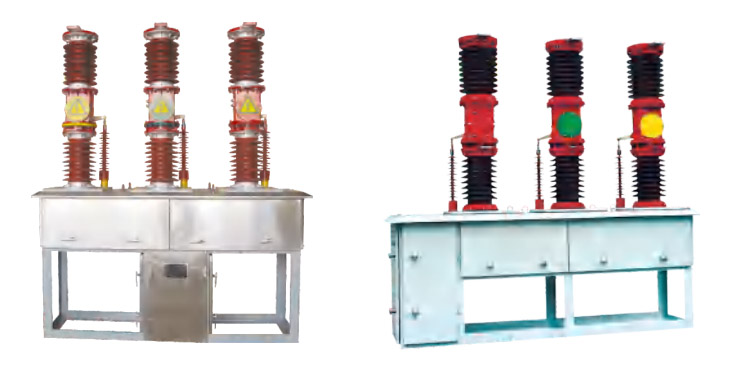

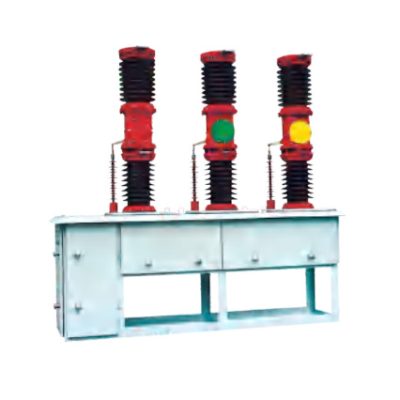

1. ZW7-40.5kV 侧装式（左）；2. ZW7-40.5kV 中置式（右）
ZW7-40.5kV 真空断路器主要用于 40.5kV 输电系统的控制与保护，适用于城市、农村电网及工业企业。采用真空灭弧与陶瓷或环氧柱式绝缘结构，适合频繁操作场合。密封结构具备优异的防潮、防污、高压耐受能力，断路器不燃不爆，使用寿命长、维护量少，是现代高压系统的高效实用型开关设备。紧凑设计确保在恶劣条件下的安装与可靠运行。

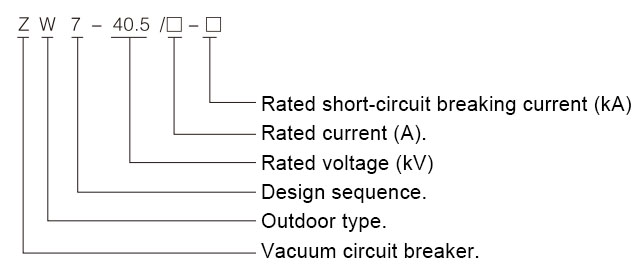

ZW7 型号说明
- Z：真空断路器
- W：户外型
- 7：设计序号
- 40.5：额定电压（kV）
- □：额定电流（A）
- □：额定短路开断电流（kA）
运行环境条件
- 环境温度：-30℃ ~ +40℃
- 海拔高度：≤2000m
- 风速范围：3.2~10km/h
- 地震烈度：≤8 级
- 最小爬电距离：31mm/kV
- 环境污染等级：IV 级
技术参数
| 项目 | 单位 | 数据 | ||
|---|---|---|---|---|
| 额定电压 | kV | 40.5 | ||
| 额定电流 | A | 1600 | 2000 | |
| 额定短路开断电流 | kA | 25 | 31.5 | |
| 额定合闸电流（峰值） | 63 | 80 | ||
| 额定短时耐受电流 | 25 | 31.5 | ||
| 额定峰值耐受电流 | 63 | 80 | ||
| 额定短时持续时间 | s | 4 | ||
| 额定绝缘水平 | 雷电冲击耐压 | kV | 185 | |
| 1min 工频耐压（干） | 95 | |||
| 1min 工频耐压（湿） | 80 | |||
| 额定操作顺序 | – | 分-0.3s-合分-180s-合分 | ||
| 短路开断次数 | 次 | 20 | ||
| 全分闸时间（弹簧机构） | ms | ≤80 | ||
| 机械寿命 | 次 | 10000 | ||
安装结构与尺寸

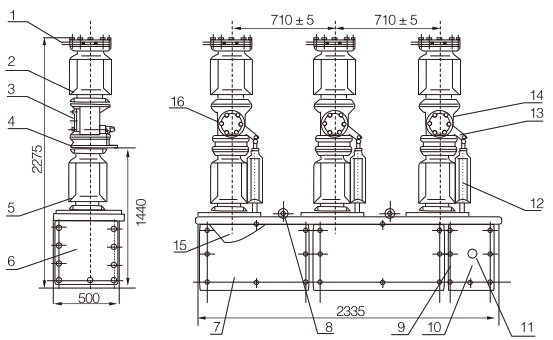

| 1. 上出线端子 | 6. 操动箱 | 11. 观察窗 |
| 2. 真空灭弧室 | 7. 箱门 | 12. 绝缘拉杆 |
| 3. 人孔盖 | 8. 吊环螺钉 | 13. 底座 |
| 4. 下出线端子 | 9. 门把手 | 14. 支架 |
| 5. 支柱绝缘子 | 10. 操作机构（箱内） | 15. 电流互感器 |
| 16. 地脚螺栓 |

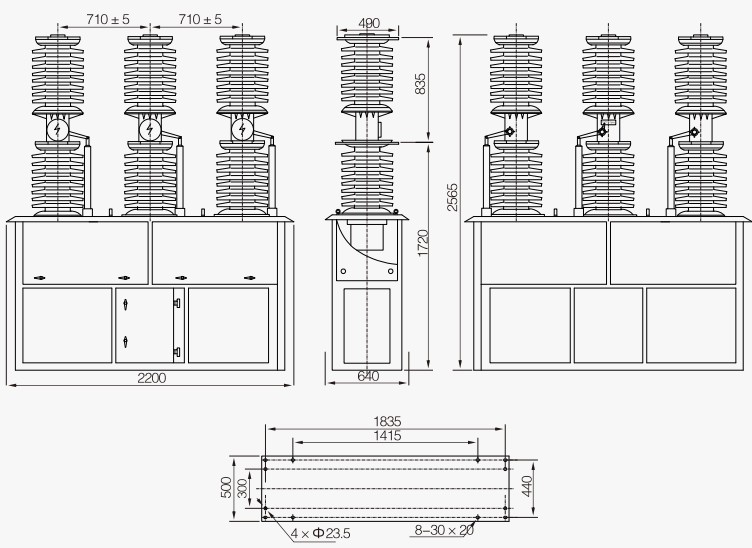

图1：ZW7-40.5kV 侧装式安装尺寸图

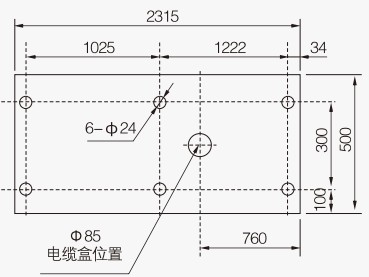

图2：ZW7-40.5kV 中置式安装尺寸图
订购须知
- 请注明所需的额定电压、电流及开断能力；
- 请明确选用类型（侧装式或中置式）；
- 若有特殊需求，如增强绝缘、防腐处理或系统集成，请一并说明。
定制服务： 可根据非标工况、极端环境或系统需求提供定制解决方案，欢迎联系我方技术团队。
ZW7 技术问答（FAQs）
- ZW7-40.5kV 主要用于哪些场景？
用于城市、农村电网及工业输电系统，具备高开断能力与远程控制功能。 - 它如何保证环境适应性？
密封结构结合陶瓷/环氧绝缘，耐高湿、抗污秽等级 IV，耐震强度 8 级。 - ZW7 有哪些操作功能？
可远程自动控制与本地手动操作，适用于多种电网场合。 - 机械寿命是多少？
机械寿命达 10000 次，适用于高频操作系统。 - 短路保护能力如何？
可开断高达 31.5kA 短路电流，耐受峰值达 80kA。 - 支持哪些定制选项？
提供侧装/中置安装、增强绝缘、特殊环境适配等多种定制方案。
