ZW32-12(G) 户外真空断路器｜12kV 柱上式三相断路器

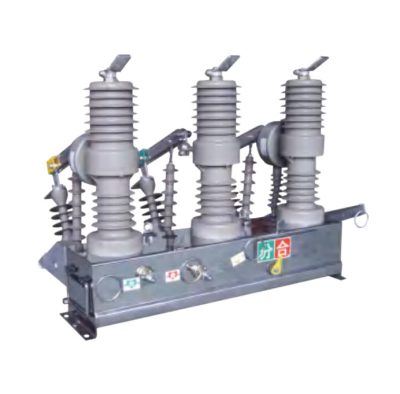

ZW32-12(G) 户外柱上型高压真空断路器专为12kV、50Hz配电系统设计，适用于城市与农村电网，具备优异的负载、过载及短路电流开断性能，运行可靠。 该断路器配备隔离开关，提供可见断口，提升操作安全性并便于检修。三相一体设计适用于现代配电网，性能强劲，长期稳定运行，具备能效、安全性与耐用性，是...
产品 | 介绍
ZW32-12(G) 户外柱上型高压真空断路器专为12kV、50Hz配电系统设计，适用于城市与农村电网，具备优异的负载、过载及短路电流开断性能，运行可靠。
该断路器配备隔离开关，提供可见断口，提升操作安全性并便于检修。三相一体设计适用于现代配电网，性能强劲，长期稳定运行，具备能效、安全性与耐用性，是智能电网的理想选择。

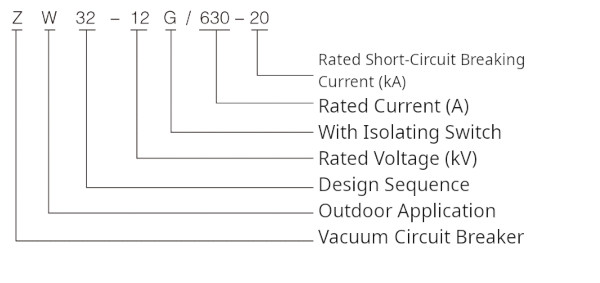

ZW32-12 型号含义
- Z： 真空断路器
- W： 户外使用
- 32： 设计序号
- 12： 额定电压（kV）
- G： 带隔离开关
- 630： 额定电流（A）
- 20： 额定短路开断电流（kA）
ZW32-12 真空断路器运行环境
- 环境温度： -30°C ~ +50°C
- 海拔高度： ≤3000m（更高需提高绝缘等级）
- 振动强度： 地震烈度 ≤8度
- 湿度： 日平均≤95%，月平均≤90%
- 安装环境： 无火灾、爆炸、严重污染、腐蚀性介质及剧烈震动
ZW32-12 真空断路器技术参数
| 项目 | 单位 | ZW32–12(G)/400–12.5 | ZW32–12(G)/630–16 | ZW32–12(G)/630–20 | ||
|---|---|---|---|---|---|---|
| 额定电压 | kV | 12 | ||||
| 额定电流 | A | 400 | 630 | 630 | ||
| 额定短路开断电流 | kA | 12.5 | 16 | 20 | ||
| 额定开合短路电流（峰值） | kA | 31.5 | 40 | 50 | ||
| 额定峰值耐受电流 | kA | 31.5 | 40 | 50 | ||
| 额定短时耐受电流 | kA | 12.5 | 16 | 20 | ||
| 额定短时持续时间 | S | 待补充 | ||||
| 额定绝缘水平 | 雷电冲击耐压（峰值） | kV | 相间/对地75，断口85 | |||
| 1分钟工频耐压 | kV | 相间/对地42，断口48 | ||||
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |||||
| 额定短路开断次数 | 次 | 30 | ||||
| 机械寿命 | 次 | 10000 | ||||
| 操作电压（合/分） | V | DC220, 110, AC220 | ||||
| 触头允许累计磨损量 | mm | 3 | ||||
| 过流脱扣器额定电流 | A | 5 | ||||
| 互感器变比 | A | 200/5, 400/5, 600/5 | ||||
| 触头开距 | mm | 9 ± 1 | ||||
| 超行程 | mm | 2 ± 0.5 | ||||
| 平均分闸速度 | m/s | 1.2 ± 0.3 | ||||
| 平均合闸速度 | m/s | 0.6 ± 0.2 | ||||
| 分闸时间 | ms | 30–60 | ||||
| 合闸时间 | ms | 20–40 | ||||
| 合闸回跳时间 | ms | ≤2 | ||||
| 三相合分闸同期性 | ms | ≤2 | ||||
| 主回路电阻 | μΩ | ≤80 | ||||
| 储能电机 | 额定电压 | V | -220 | |||
| 额定功率 | W | 200 | ||||
| 储能时间 | S | ≤8 | ||||
| 重量 | Kg | 85 / 125（带G） | ||||
ZW32-12 真空断路器结构特点
- 三相柱式结构： 性能稳定，防火防爆，结构紧凑，重量轻，免维护，寿命长。
- 全密封设计： 防潮防凝露，适应寒冷潮湿地区，提升运行稳定性。
- 高绝缘材料： 使用环氧树脂或硅橡胶包覆材料，耐高温抗紫外老化，使用寿命长。
- 小型化弹簧操动机构： 能耗低、效率高、零部件少、封闭防锈，运行更可靠。
- 多种操控方式： 支持手动、电动、远程控制，可集成智能控制器与重合器。
- 互感器可定制集成： 支持二相或三相互感器，可加装计量互感器满足特定需求。
- 三相隔离开关一体化： 提供可见断口，配有联锁装置，支持避雷器与绝缘子集成。
ZW32-12 安装尺寸图

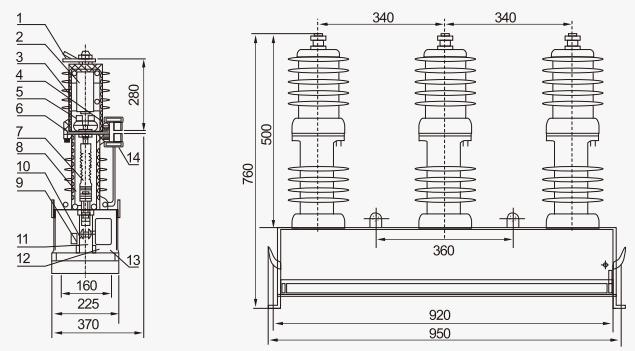

图1：ZW32-12 外部结构图
| 1. 上出线端子 2. 真空灭弧室 3. 绝缘筒 4. 下出线端子 5. 导电杆 |
6. 软连接 7. 绝缘拉杆 8. 触头压力装置 9. 分簧 10. 传动连接板 |
11. 机械输出轴 12. 操动机构 13. 机构箱 14. 电流互感器 |

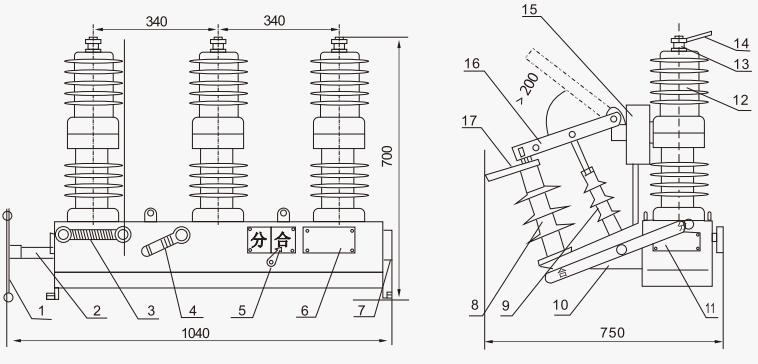

图2：ZW32-12G 带隔离开关断路器结构图
| 1. 隔离操作手柄 2. 隔离主轴 3. 合分闸手柄 4. 储能手柄 5. 分闸指示器 6. 负荷控制器调节盒 |
7. 接线盒 8. 绝缘筒 9. 拉杆 10. 支架 11. 接地端子 12. 绝缘部件 |
13. 锁紧螺母 14. 出线端连接板 15. 电流互感器 16. 隔离刀 17. 进线端连接板 |
常见问题（FAQs）
- ZW32-12 的额定电压与电流是多少？
额定电压12kV，支持400A与630A两种额定电流。 - 是否支持远程操控？
支持远程控制，兼容智能电网自动化系统。 - 短路开断能力如何？
最大开断电流20kA，峰值耐受可达50kA。 - 绝缘材料有哪些？
采用户外环氧树脂或硅橡胶包覆绝缘材料，抗紫外、抗老化、耐温。 - 机械寿命是多少次？
额定机械寿命达10000次，适用于频繁操作。 - 适用环境条件？
运行温度范围 -30°C ~ +50°C，海拔≤3000m，湿度≤95%。 - 是否适用于自动化系统？
可集成重合器控制器，支持电网自动分段、合闸与远程控制。
