ZN85-40.5 户内高压真空断路器
ZN85-40.5/T2000-31.5 型户内高压真空断路器适用于三相 AC 50Hz、额定电压 40.5kV 的电力系统，用于控制和保护电厂、变电站及工业企业中的负载电流、过载电流及故障电流。 该断路器采用上下布置结构，有效缩短整体深度，弹簧储能机构紧凑集成于框架内，与上下部组件构成一体化结构...
产品 | 介绍
ZN85-40.5/T2000-31.5 型户内高压真空断路器适用于三相 AC 50Hz、额定电压 40.5kV 的电力系统，用于控制和保护电厂、变电站及工业企业中的负载电流、过载电流及故障电流。
该断路器采用上下布置结构，有效缩短整体深度，弹簧储能机构紧凑集成于框架内，与上下部组件构成一体化结构。其设计结构简洁、输出曲线清晰、操作可靠性高，满足 40.5kV 高压真空断路器频繁操作及复杂运行条件的需求。

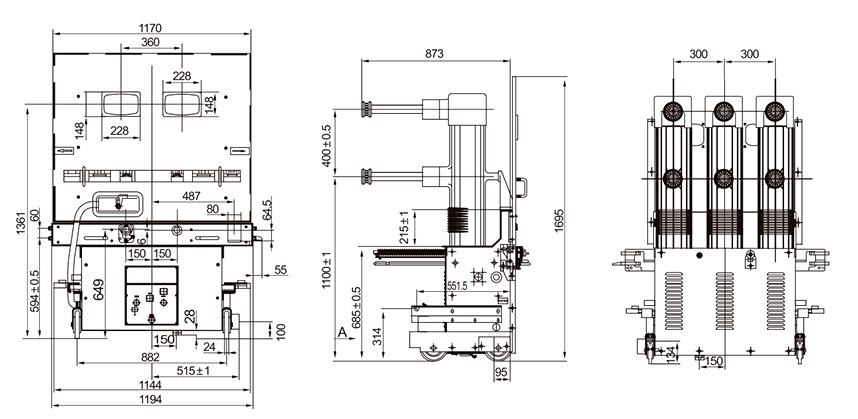

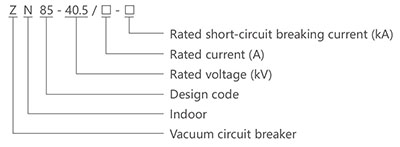

ZN85-40.5 型号含义
- Z： 真空断路器
- N： 户内型
- 85： 系列设计编号
- 40.5： 额定电压（kV）
- □： 额定电流（A）
- □： 额定短路开断电流（kA）
结构特点
- 合闸操作： 电机为合闸弹簧储能，合闸电磁铁动作后释放储能推动机构完成合闸，同时为分闸和触头加压弹簧储能。
- 分闸操作： 分闸电磁铁动作，机构释放弹簧能量带动灭弧室完成分闸。
- 手动储能： 可使用摇把人工储能，摇动约 60 次后完成储能，即可通过按钮手动操作断路器分合闸。
主要技术参数
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定电流 | A | 1250, 1600, 2000 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | kA | 25, 31.5 |
| 额定短路关合电流（峰值） | kA | 63, 80 |
| 4s额定短时耐受电流 | kA | 25, 31.5 |
| 额定峰值耐受电流 | kA | 63, 80 |
| 1分钟工频耐压 | kV | 95 |
| 雷电冲击耐压（峰值） | kV | 185 |
| 额定操作顺序 | O–0.3s–CO–180s–CO | |
| 额定短路开断次数 | 次 | 20 |
| 机械寿命 | 次 | 10000 |
| 分闸时间 | ms | ≤80 |
| 单电容组开断电流 | A | 630 |
| 背靠背电容组开断电流 | A | 400 |
| 额定操作电压 | V | –110/~110, –220/~220 |
备注：如有特殊使用需求，请联系技术团队提供定制解决方案。
使用环境条件
- 安装场所：户内
- 海拔：≤1000m
- 环境温度：-25°C ~ +40°C
- 相对湿度：≤95%
ZN85-40.5 常见问题（FAQs）
- ZN85-40.5 适用于哪些场合？
适用于电厂、变电站及工业系统中，控制与保护40.5kV系统的负载电流与故障电流。 - 能否应对高频操作？
具备弹簧储能结构与坚固本体，支持 10,000 次机械操作。 - 开断能力是多少？
根据型号，短路开断电流可达 25kA 或 31.5kA。 - 设计中包含哪些安全机制？
集成分合弹簧、封闭灭弧室、高绝缘性能，保障高压运行安全。 - 是否支持手动操作？
支持手柄人工储能与手动分合闸，适用于停电检修等情况。 - 环境适应能力如何？
适用于海拔 ≤1000m，-25℃ ~ +40℃ 温度环境，相对湿度 ≤95%。 - 是否支持定制？
支持定制额定电流、电压、操作机构等，欢迎联系技术人员获取专属方案。
