ZN28-12 户内高压真空断路器 | 12kV 三相交流
ZN28-12 系列户内高压真空断路器为三相交流 50Hz 设备，额定电压为 12kV，符合 GB1984-89 标准。提供两种结构形式：一体式结构（ZN28-12），将断路器与操作机构集成；分体式结构（ZN28A-12），适用于固定式开关柜，如 GG-1A(Z) 和 XGN2A10(Z)。 该系列...
产品 | 介绍
ZN28-12 系列户内高压真空断路器为三相交流 50Hz 设备，额定电压为 12kV，符合 GB1984-89 标准。提供两种结构形式：一体式结构（ZN28-12），将断路器与操作机构集成；分体式结构（ZN28A-12），适用于固定式开关柜，如 GG-1A(Z) 和 XGN2A10(Z)。
该系列支持多种操动机构，包括 CD17/CD10A 直流电磁型和 CT17/CT19 弹簧储能型，适用于多种可靠的高压应用场合。

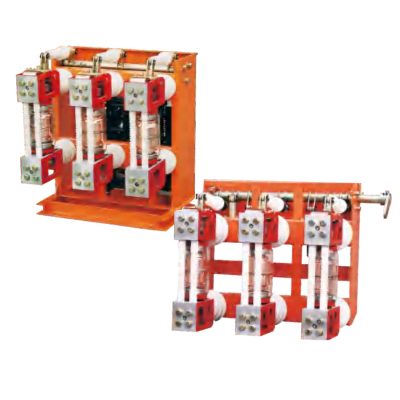

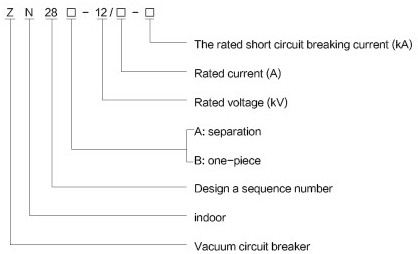

ZN28-12 型号含义
- Z： 真空断路器
- N： 户内型
- 28： 设计序号
- 12： 额定电压（kV）
- A： 分体式结构；B： 一体式结构
- □： 额定电流（A）
- □： 额定短路开断电流（kA）
结构特点
ZN28-12 系列专为固定开关柜设计，内置操作机构，可选 CT19 弹簧机构或 CD17 电磁机构。机构通过连杆连接主轴，保证主轴旋转角度为 58°±1°。
断路器采用纵磁场真空灭弧室，高效灭弧。主轴、分闸弹簧与油缓冲器固定在框架中，底部设有安装孔。框架背面配有上下各三只绝缘子：
- 上部绝缘子： 固定动触头支架
- 下部绝缘子： 固定静触头支架
动静支架末端为出线端子，真空灭弧室安装于两支架之间，通过绝缘拉杆与摆臂连接主轴，支架间另配两只绝缘拉杆，增强强度与稳定性。
运行条件
- 环境温度： -10℃ ～ +40℃
- 海拔： ≤1000m
- 湿度： 日相对湿度 ≤95%；月均 ≤90%；水蒸气压日 ≤2.2kPa，月 ≤1.8kPa
- 空气质量： 无灰尘、烟雾、腐蚀性/可燃性气体、水汽或盐雾
- 振动： 无剧烈震动
- 电磁干扰： 二次系统感应电压 ≤1.6kV
技术参数
外形尺寸

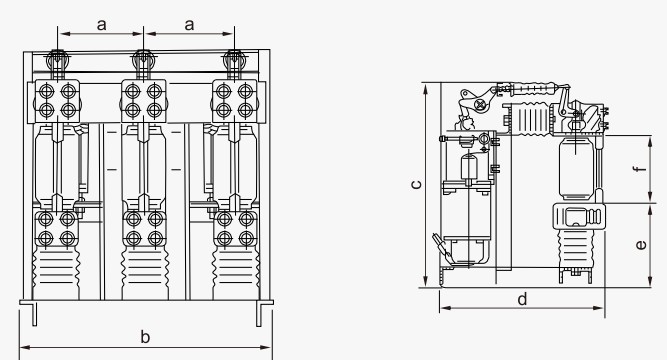

图1：ZN28-12 一体式断路器外形图
| 项目 | 20kA | 25kA | 31.5kA | 40kA |
|---|---|---|---|---|
| a | 230 | 275 ± 1 | ||
| b | 600 | 690 | ||
| c | 707 | 842 | ||
| d | 560 | 652 | ||
| e | 293-20 | 342-20 | ||
| f | 227 ± 1 | 227 ± 1 | ||

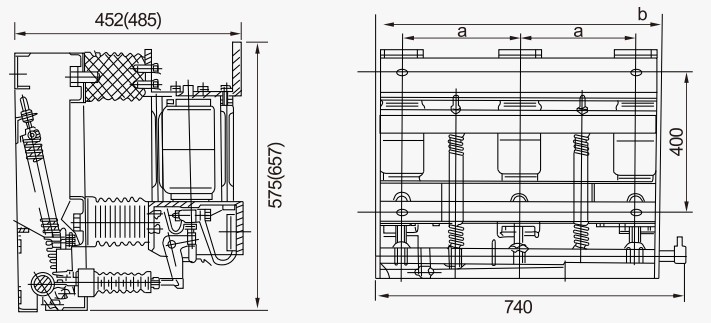

图2：ZN28A-12 分体式断路器外形尺寸
| 额定电流 | 20~31.5kA | 40kA |
|---|---|---|
| 尺寸a | 250 | 275 |
| 尺寸b | 610 | 690 |

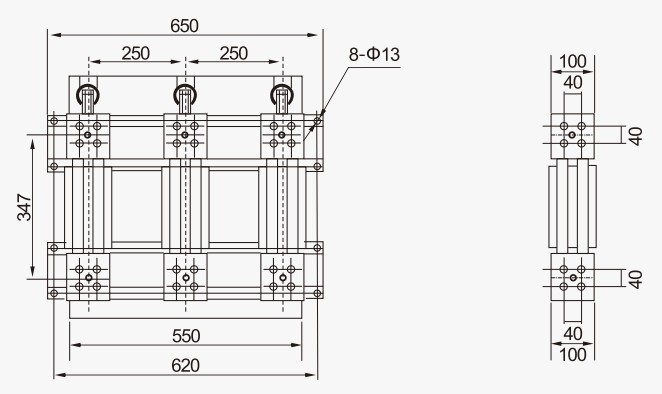

图3：ZN28A-12 分体式一次回路接线图（20~31.5kA）
常见问题（FAQs）
- ZN28-12 适用于哪些场合？
适用于12kV系统中的工业、电厂、矿山、变电站等需要频繁操作与可靠故障保护的场合。 - 有哪些安装结构可选？
提供一体式结构（ZN28-12）与分体式结构（ZN28A-12），可适配GG-1A(Z)、XGN2A10(Z)等固定开关柜。 - 机械寿命是多少？
额定机械寿命为10,000次，适用于高频操作需求。 - 如何实现高效灭弧？
采用纵向磁场真空灭弧室，灭弧速度快，断路能力强。 - 绝缘能力如何？
工频耐压 48kV，冲击耐压 85kV，满足高压环境绝缘安全。 - 是否支持定制？
支持额定电流、开断电流、操作机构等多项参数定制，欢迎联系技术团队。
