JDZX10-3.6.10A(B)/REL-10 电压互感器产品概述

JDZX10-10A、JDZX10-10B 系列（包括 JDZX10-3A、JDZX10-6B 及 RZL10-10）为单相环氧树脂全封闭电压互感器，适用于中高压系统中的电能计量、电压控制与继电保护。产品额定频率为 50Hz 或 60Hz，额定电压等级涵盖 3kV、6kV 和 10kV，符合 IEC186 与 GB1207-2006 标准，确保在非接地或中性点接地系统中的安全、稳定与高精度运行。

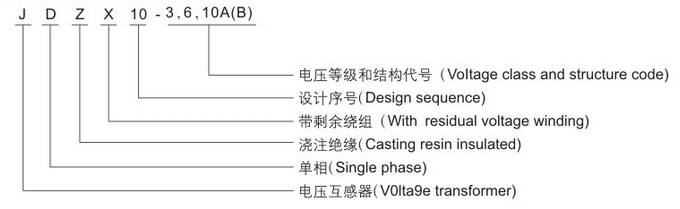

JDZX10-3.6.10A 电压互感器型号含义

JDZX10 系列使用条件

1. 海拔： 不超过 3000 米。
2. 环境温度： +40°C 至 -5°C。
3. 相对湿度： 20°C 时不超过 65%。
4. 污染等级： 满足 II 级标准。
5. 安装环境： 无腐蚀性气体。

JDZX10-10A(B) / REL-10 电压互感器结构说明

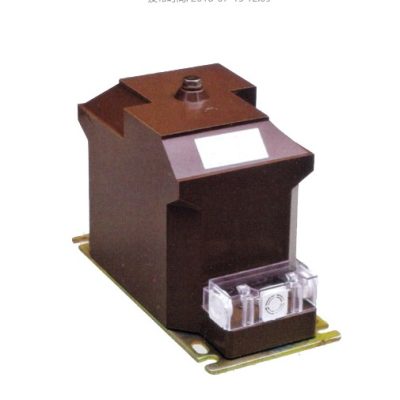

本系列产品采用环氧树脂整体浇注结构，全封闭设计。铁芯与绕组一体化成型，结构紧凑、质量轻巧。二次出线封装于出线盒内，提供三向出线方式，方便灵活布线。

JDZX10-10A 技术参数

• 执行标准： GB20840.3-2013，GB20840.1-2010。
• 负载功率因数： COSΦ = 0.8（滞后）。
• 爬电距离： 满足 n 类标准。

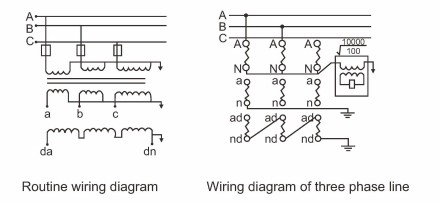

JDZX10-10A(B) 接线图

型号	额定电压比（V）	频率（Hz）	精度等级及额定输出（VA）				极限输出（VA）	绝缘等级（kV）	备注
			0.2	0.5	1	6P
JDZX10-3A	3000/√3/100/√3/100/3	50/60	15	30	60	50	150	3.6/25/40	等同 REL10
JDZX10-6A	6000/√3/100/√3/100/3		15	30	60	50	150	7.2/32/60
JDZX10-10A	10000/√3/100/√3/100/3		15	30	60	50	150	12/42/75
JDZX10-3B	3000/√3/100/√3/100/3		25	50	90	50	400	3.6/25/40
JDZX10-6B	6000/√3/100/√3/100/3		25	50	90	50	400	7.2/32/60
JDZX10-10B	10000/√3/100/√3/100/3		25	50	90	50	400	12/42/75

定制支持：可根据需求定制电压比、精度等级、二次输出配置与绝缘等级，满足复杂环境及特定应用要求。

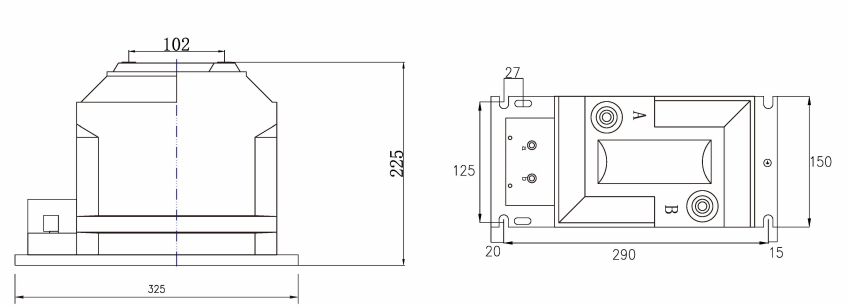

外形与安装尺寸

JDZX10-10A, JDZX10-10B, REL-10 安装说明

定制须知

为确保互感器符合您的系统需求，订购或定制时请提供以下信息：

1. 型号与电压比： 如 JDZX10-10A，电压比示例：10000/√3/100/√3/100/3。
2. 精度等级与输出容量： 如 0.2 级、30VA、60VA 等。
3. 绝缘等级与环境条件： 如 12/42/75 kV，以及工作温湿度、污染等级等。

JDZX10-10A(B) 常见问题（FAQs）

1. JDZX10-10A(B) 的主要应用有哪些？
   适用于中压系统的电压测量、电能计量及继电保护。
2. 是否支持个性化定制？
   支持电压比、精度等级、二次输出、绝缘水平等多项定制。
3. 该系列的绝缘水平是多少？
   最高可达 12/42/75 kV。
4. 运行环境要求如何？
   温度 -5°C~+40°C，海拔 ≤3000m，相对湿度 ≤65%。
5. 环氧树脂结构有何优势？
   具备优良的绝缘、防潮、抗紫外、抗老化性能。
6. 相比其他型号有何优势？
   精度高、结构坚固、适应性强，适用于现代电网高要求测量保护应用。
