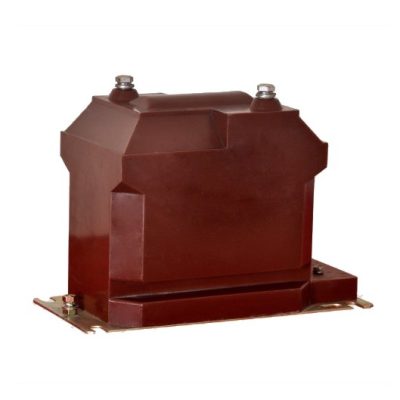

RZL-10 JDZ10-3.6.10A (B) 单相环氧树脂电压互感器
RZL-10 和 JDZ10-3、6、10A(B) 电压互感器为单相环氧树脂浇注全封闭结构产品，采用紧凑轻巧设计，将铁芯与绕组一体成型，提升了整体耐用性与运行可靠性。该系列产品专为电压测量、电能计量、电压监测及继电保护设计，适用于电力系统中。 RZL-10 与 JDZ10 系列电压互感器适用于 3k...
产品 | 介绍
RZL-10 和 JDZ10-3、6、10A(B) 电压互感器为单相环氧树脂浇注全封闭结构产品，采用紧凑轻巧设计，将铁芯与绕组一体成型，提升了整体耐用性与运行可靠性。该系列产品专为电压测量、电能计量、电压监测及继电保护设计，适用于电力系统中。
RZL-10 与 JDZ10 系列电压互感器适用于 3kV、6kV、10kV 系统，额定频率为 50Hz 或 60Hz，符合 IEC 186 和 GB1207-2006 标准，性能优异，运行可靠。

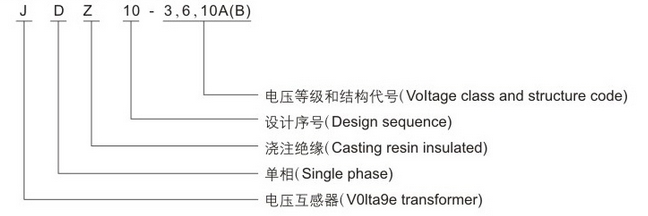

RZL-10、JDZ 电压互感器 型号含义

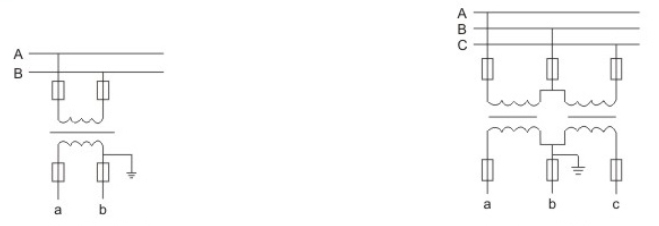

单相接线示意图， 三相接线示意图
RZL-10、JDZ10-3.6.10 电压互感器 使用条件
- 海拔高度：不超过 3000 米
- 环境温度：-5°C 至 +40°C
- 相对湿度：在 20°C 时最大为 65%
- 污染等级：II 级（中等污染环境）
- 安装环境：周围无腐蚀性气体
这些条件保障产品在标准电网环境中稳定运行、性能可靠。
RZL-10、JDZ10-3.6.10 电压互感器 结构说明
RZL-10 与 JDZ10 系列电压互感器采用环氧树脂整体浇注结构，绕组、铁芯一次成型，体积小、质量轻。常规为单相双绕组设计，两端绝缘水平相同可适用于三相系统，满足高精度电压测量需求。
JDZ10-3.6.10 电压互感器 技术参数
- 执行标准：GB20840.3-2013、GB20840.1-2010《电压互感器》
- 负载功率因数：COSϕ = 0.8（滞后）
- 爬电距离：满足 II 级污染等级要求
- 其他技术参数：详见下表
| 型号 | 额定电压比 (V) | 频率 (Hz) | 准确等级及额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) | 备注 | |||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 | 150 | 3.6/25/40 | 与 RZL-10 相同 | |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 | 150 | 7.2/32/60 | |||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 | 150 | 12/42/75 | |||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 | 300 | 3.6/25/40 | |||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 | 300 | 7.2/32/60 | |||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 | 300 | 12/42/75 | |||
| JDZx10-3AG | 3000/√3/100/√3/100/3 | 40 | 60 | 50 | 150 | 3.6/25/40 | |||
| JDZx10-6AG | 6000/√3/100/√3/100/3 | 40 | 60 | 50 | 150 | 7.2/32/60 | |||
| JDZx10-10AG | 10000/√3/100/√3/100/3 | 40 | 60 | 50 | 150 | 12/42/75 | |||
| JDZx10-3BG | 3000/√3/100/√3/100/3 | 40 | 90 | 50 | 400 | 3.6/25/40 | |||
| JDZx10-6BG | 6000/√3/100/√3/100/3 | 50 | 90 | 50 | 400 | 7.2/32/60 | |||
| JDZx10-10BG | 10000/√3/100/√3/100/3 | 50 | 90 | 50 | 400 | 12/42/75 | |||
外形尺寸与安装图

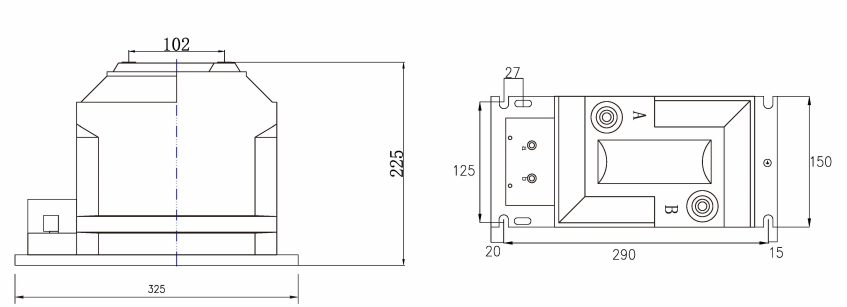

RZL-10 JDZ10-3.6.10A(B) 电压互感器 外形尺寸与安装图
定制说明
为满足不同用户需求，RZL-10 与 JDZ10 系列支持以下定制内容：
- 型号与电压比：提供 RZL-10、JDZ10-3.6.10A、JDZ10-3.6.10B 型号与定制电压比
- 精度等级与输出容量：支持 0.2、0.5、1 级精度，输出容量可定制
- 绝缘等级与运行环境：支持不同绝缘水平（如 3.6/25/40），可适应温湿度、污染等级等复杂条件
- 附加功能：如接地端子、辅助绕组等个性化选项
如需选型帮助或非标设计支持，欢迎联系我司技术团队获取专业服务。
常见问题解答（FAQs）
- JDZ10 系列电压互感器支持哪些电压等级？支持 3kV、6kV、10kV，广泛适用于中压系统。
- JDZ10 系列有哪些精度等级？支持 0.2、0.5、1 级精度，满足不同测量要求。
- 是否支持定制？是的，可按需定制电压比、绝缘等级、输出容量等。
- 产品是否需要维护？维护简便，仅需定期清洁与状态检查。
- 适用哪些环境？适用于-5°C~+40°C、II 级污染、室内无腐蚀气体环境。
- 环氧树脂结构有什么优势？绝缘性能强、防潮耐污、适应性强，提升产品长期可靠性。
