LZZW-35 电流互感器概述
LZZW-35 是一款采用环氧树脂整体浇注结构的全封闭型电流互感器，适用于额定电压为 35kV、频率为 50Hz 或 60Hz 的电力系统。主要用于电能计量、电流测量及继电保护，符合 IEC185 与 GB1208-2006 标准，适用于中高压配电场景中的可靠使用需求。

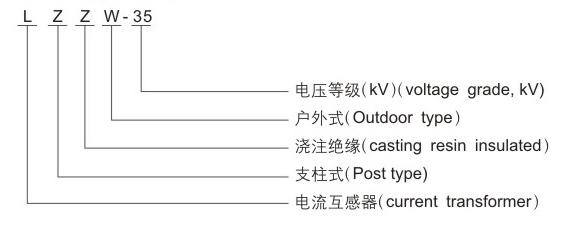

LZZW-35 电流互感器型号含义
LZZW-35 使用环境条件
- 安装环境：户外安装，需远离重污染和腐蚀性介质
- 环境温度：-25℃ ~ +40℃（可选扩展至 -40℃）
- 海拔：不超过1000米
- 大气条件：污染等级 IV，环境中不应有影响绝缘性能的有害气体、蒸汽、化学沉积物、灰尘或爆炸性物质
- 振动与冲击：安装点应无强烈振动或冲击
结构说明
LZZW-35 互感器采用一体化环氧树脂浇注工艺，全封闭结构设计，提升户外耐候性和绝缘稳定性，内部绕组与铁芯紧密结合，有效提升产品可靠性与使用寿命。
LZZW-35 技术参数
- 额定绝缘水平：40.5/95/185kV
- 额定二次电流：5A
- 局放性能：符合 GB1208-2006 与 IEC185 要求
- 额定一次电流：详见下方参数表
| 额定一次电流 (A) | 精度组合 | 额定输出 (VA) | 短时热电流 (kA/s) | 动稳定电流 (kA) | ||||
|---|---|---|---|---|---|---|---|---|
| 0.2s | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5–100 | 0.2、0.2S、0.5、0.5S、10P10、10P15 | 10 | 10 | 15 | 15 | 10 | 13.5 | 34 |
| 150 | 18 | 45 | ||||||
| 200 | 27 | 67.5 | ||||||
| 300 | 30 | 75 | ||||||
| 400 | 36 | 90 | ||||||
| 500 | 40 | 100 | ||||||
| 600 | N/A | N/A | ||||||
| 750–1000 | N/A | N/A | ||||||
说明：
- 可按需定制精度等级、额定电流比与输出容量等参数
- 运行时建议仅使用一个额定一次电流比，确保计量准确性
- 欢迎联系我们获取用于电能计量、电流监控和保护用途的定制方案

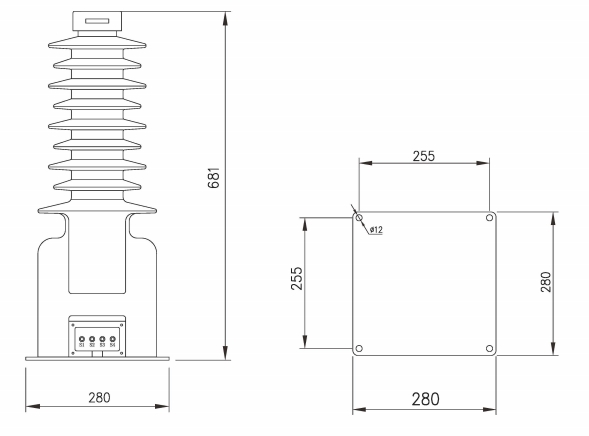

外形尺寸图
注意事项
- 安装前请确认变压器参数与系统配置相符
- 应由具备资质的技术人员安装，保障使用安全
- 在高原、高污染或极端温度环境中，建议选用加强型或定制结构
订购指南与定制说明
本页面列出了 LZZW-35 型电流互感器的主要规格，包括一次电流、二次输出、电气性能与使用环境等。在下订单前，请确认参数需求并与技术团队核对。
如有以下定制需求，请联系我们：
- 扩展温度范围
- 特定一次电流或精度等级
- 适用于特殊环境的结构设计
我们可提供针对能源计量与继电保护系统的定制互感器解决方案。
