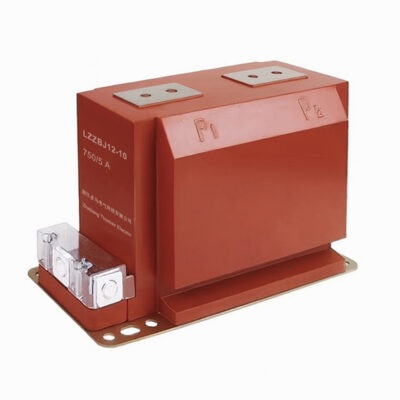

LZZBJ9-12 室内环氧树脂电流互感器 是一款全封闭式支柱型电流互感器，适用于 10kV 及以下、频率为 50Hz 或 60Hz 的室内电力系统。该产品专为电流测量、电能计量和继电保护而设计，尤其适合用于开关柜、环网柜等紧凑空间。具备良好的耐湿热性和抗污染能力，在中压应用中可提供稳定可靠的运行性能。

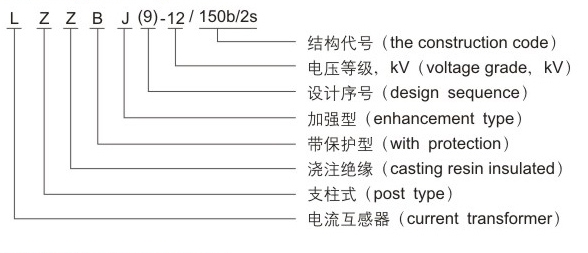

LZZBJ9-12 电流互感器型号说明

电压等级（12kV）、设计序号、保护性能与绝缘方式，便于技术人员快速识别并配置适合应用场景的型号。

LZZBJ9-12 使用条件

• 海拔： 不超过 1000 米
• 环境温度： -5°C 至 +40°C
• 相对湿度： 20°C 条件下不超过 90%
• 运行环境： 无有害气体、化学腐蚀或污染物，不影响绝缘性能
• 振动要求： 无晃动、冲击等不稳定因素

LZZBJ9-12 电流互感器采用全封闭环氧树脂浇注支柱结构，能够适应不同气候与海拔条件，具备防潮抗污性能，确保在室内环境中稳定运行。按规定参数正确安装，可保障长效、安全的运行状态。

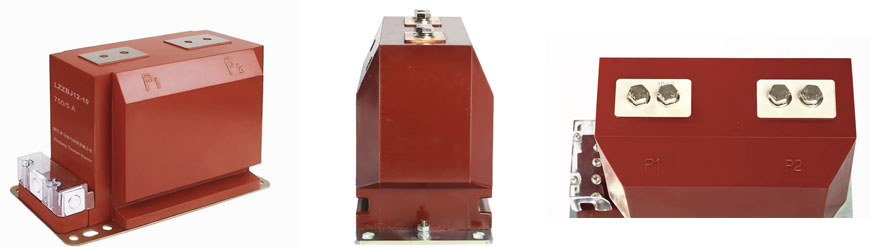

LZZBJ9-12 电流互感器结构

本型号为支柱式全封闭结构，内部配备高强度环形铁芯，一、二次绕组均采用环氧树脂整体浇注绝缘。适用于最高至 10kV 的中压系统，即便在高湿度、污染等级 II 的环境中，也能保证稳定测量与保护功能。

引出端子标识：

• 一次侧端子： P1, P2
• 二次侧端子（组1）： 1S1, 1S2
• 二次侧端子（组2）： 2S1, 2S2

操作指南：

• 一次电流从 P1 流向 P2，二次电流通过外部回路从 S1 流向 S2。
• 警告： 如在一次侧通电时二次回路断开，将产生高电压，存在安全风险。务必确保二次回路闭合运行。

凭借优质结构与绝缘性能，LZZBJ9-12 成为现代中压室内电力系统中的可靠解决方案，可在复杂工况下持续输出稳定数据。

LZZBJ9-12 技术参数

该型号符合电网运行标准，额定绝缘等级为 12/42/75 kV，频率为 50Hz 或 60Hz，二次电流为 5A 或 1A，遵循 GB1208-1997 标准。支持 20A 至 3000A 的一次电流，具备高精度（0.2S、0.5/10P10）及良好的热稳定与动稳定性能，并可按需定制特殊参数。

额定一次电流 (A)	精度等级组合	额定输出 (VA)	短时热电流 (kA)	动稳定电流 (kA)
20~100	0.2S/10P10	10/15	150Iln	375Iln
150~200	0.2S/0.5/10P10	10/15/15	21.5	554
300~400	0.5/10P10	10/15	31.5	80
500~600	0.2/10P10	10/15	45	112.5
800	0.2S/10P10 0.2S/0.5/10P10 0.5/10P10 0.2/10P10	10/15 10/15/15 10/10 10/15	63	130
1000	0.2S/10P10 0.2S/0.5/10P10 0.5/10P10 0.2/10P10	10/15 10/15/15 10/10 10/15	80	160
1500	0.2/10P10	10/15	100	160
2000	0.2/10P10	10/15	100	160

定制支持：如需特殊电流比、输出容量或特殊结构，LZZBJ9-12 可根据具体应用进行参数定制，确保设备精准匹配，运行更高效稳定。欢迎联系我们获取技术支持。

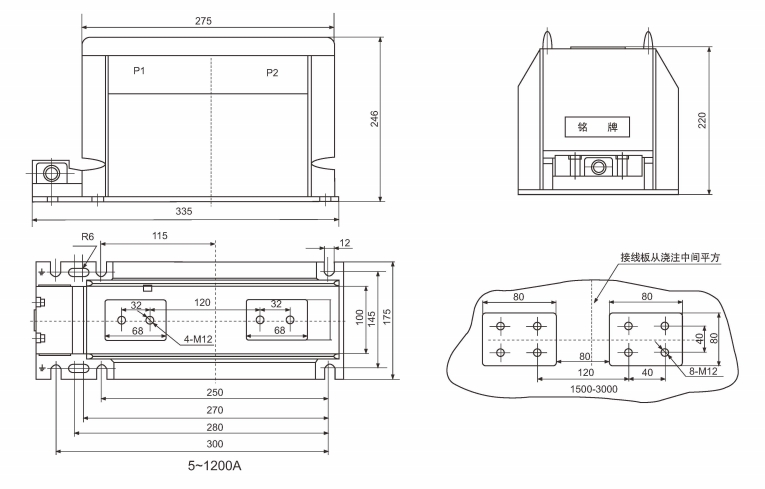

外形与安装尺寸

LZZBJ9-12/150B/2s 10KV 电流互感器

LZZBJ9-12/150B/3s 10KV 电流互感器

LZZBJ9-12 常见问题

1. LZZBJ9-12 电流互感器适用于哪些场景？
   适用于室内中压系统，如开关柜、环网柜中的电流测量、电能计量与继电保护。
2. 环氧树脂结构有何性能优势？
   提供良好的绝缘性、抗紫外线及抗污染能力，提升长期运行可靠性。
3. 该型号是否支持定制？
   支持定制电流比、电压等级及其他结构形式，满足具体应用需求。
4. 需要维护吗？
   几乎免维护，仅需定期检查外观清洁及熔断器工作情况。
5. 在中压系统中使用的优势有哪些？
   具备高精度、强耐久性，适用于恶劣工况下的电力监测与计量任务。
6. 是否符合国际标准？
   符合 GB1208-1997 标准，满足电网安全与兼容性要求。
