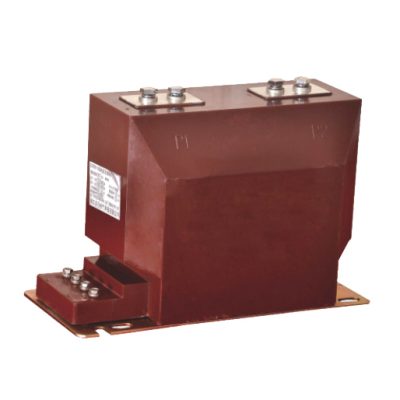

JZZBJ9-10(A.B.C) 系列 电流互感器是一种适用于室内的环氧树脂浇注、全封闭结构产品。该设备专为额定频率为 50Hz、额定电压不超过 10kV 的交流电力系统中的电流测量、电能计量和继电保护而设计，适用于工业和公用事业场景中的多种应用，具有稳定性和良好的测量性能。

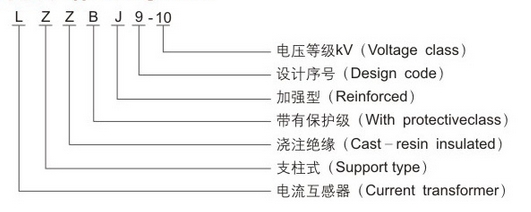

LZZBJ9-10 型号说明

JZZBJ9-10(A.B.C) 使用条件

• 安装位置的海拔高度不超过1000m;
• 安装环境温度不高于+40℃，不低于-5℃;
• 周围空气的相对湿度不大于90%(20℃);
• 安装场所无严重影响互感器绝缘的气体、蒸汽、化学成积、污秽及其它爆炸性和腐蚀性介质;
• 安装场所无严重震动和颠簸。

LZZBJ9-10 电流互感器结构

该产品采用支柱式、全封闭设计，内部为环形铁芯结构。一次和二次绕组均采用环氧树脂整体浇注成型，提高绝缘性能，适应潮湿及一般污染环境中的运行需求。

引出端子标识如下：

• 一次侧： P1、P2
• 二次侧（组1）： 1S1、1S2
• 二次侧（组2）： 2S1、2S2

当一次电流从 P1 流向 P2 时，二次电流从 S1 流向 S2，并通过外部回路闭合。如果二次回路在通电状态下断开，可能会产生高电压，需注意安全操作。

LZZBJ9-10 技术参数

下表展示了不同额定电流下的精度等级、额定输出和热稳定性能，适用于多种 10kV 电力系统。

额定一次电流 (A)	精度组合	额定输出 (VA)	短时热电流 (kA)	动稳定电流 (kA)
5-100	0.2S/10P10	10/15	150Iln	375Iln
150-200	0.2S/0.5/10P10	10/15/15	21.5	54
300-400	0.5/10P10	10/15	31.5	80
500-600	0.2/10P10	10/15	45	112.5
800	0.2S/10P10 0.2S/0.5/10P10 0.5/10P10 0.2/10P10	10/15 10/10/15 10/15 10/15	63	130
1000	0.2S/10P10 0.2S/0.5/10P10 0.5/10P10 0.2/10P10	10/15 10/10/15 10/15 10/15	80	160
1200	0.2S/10P10 0.2S/0.5/10P10 0.5/10P10 0.2/10P10	10/15 10/10/15 10/15 10/15	80	160
1500	0.2S/10P10 0.2S/0.5/10P10	10/15 10/10/15	100	160
2000	0.5/10P10 0.2/10P10	10/15 10/15	100	160

备注：用户可根据表格中参数选择适合的型号，包括额定一次电流、精度等级和输出要求。如有特殊应用需求，或参数超出表中范围，请与我司技术人员联系，获取定制方案支持。

外形与安装尺寸
