产品 | 介绍
LZZBJ12-10 环氧绝缘电流互感器，是一款适用于 10kV 及以下电压等级的室内高压电流互感器。该产品适用于电能计量与继电保护，频率范围为 50–60Hz。采用支柱式结构，整体环氧树脂封装，具有测量精度高、局部放电低、体积紧凑、重量轻、热稳定性和动稳定性强等特点。具备良好的防潮与抗污染能力，在多种复杂工况下均可稳定运行，且几乎无需维护。

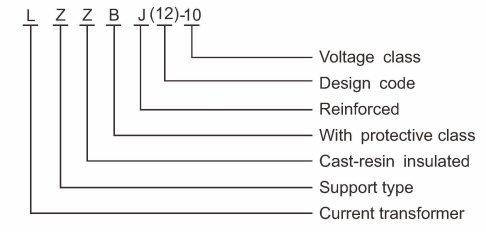

LZZBJ12-10 电流互感器型号说明
该型号电流互感器分为三种变型：LZZBJ12-10 A、LZZBJ12-10 B 和 LZZBJ12-10 C。
LZZBJ12-10 电流互感器使用条件
- 海拔高度：≤1000m
- 环境温度：-5°C 至 +40°C
- 相对湿度：20°C 条件下不超过 90%
- 环境要求：无有害气体、化学物质或污染物，不影响绝缘性能
- 振动条件：运行稳定，无剧烈震动或冲击
LZZBJ12-10 电流互感器结构
LZZBJ12-10 电流互感器采用支柱式全封闭结构，内部为耐用环形铁芯。一、二次绕组采用环氧树脂浇注成型，适用于潮湿凝露与 II 级污染环境。该互感器结构坚固，绝缘强化，符合现代电网标准，在高压场景下提供可靠高效的运行保障。
引出端标识：
- 一次侧： P1, P2
- 二次侧（组1）： 1S1, 1S2
- 二次侧（组2）： 2S1, 2S2
操作注意事项：
运行时，一次电流从 P1 流向 P2，二次电流经外部回路从 S1 流向 S2。
警告： 若一次电流运行时，二次回路处于断开状态，可能会产生高电压，存在安全风险。必须确保二次回路闭合运行。
LZZBJ12-10 电流互感器技术参数
LZZBJ12-10A 电流互感器符合电网标准，额定绝缘等级为 12/42/75kV，频率为 50Hz 或 60Hz，二次电流为 5A 或 1A。符合 GB1208-1997 标准，具备高精度（0.2S/0.5S），参数可定制，确保性能可靠，适应性强。
| 额定一次电流 (A) | 精度等级组合 | 额定输出 (VA) | 短时热电流 (kA) | 动稳定电流 (kA) |
|---|---|---|---|---|
| 20~100 | 0.2S/10P10 | 10/15 | 150I1n | 375I1n |
| 150~200 | 21.5 | 55.4 | ||
| 300~400 | 31.5 | 80 | ||
| 500~600 | 0.2S/10P10 | 10/15 | 45 | 112.5 |
| 800 | 0.2S/0.5/10P10 | 10/15 | 63 | 130 |
| 1000 | 0.2S/0.2S | 10/10 | ||
| 1200 | 0.5/10P10 | 10/15 | 80 | 160 |
| 1500 | 0.2/10P10 | 10/15 | ||
| 2000 | 100 | 160 | ||
| 3000 |
备注：请根据上述技术参数选择适合您应用需求的 LZZBJ12-10A 型号，包括一次电流、精度等级和额定输出等关键指标。
如有特殊应用需求或标准参数无法满足使用场景，请联系我司技术团队获取定制方案。我们可根据您的需求调整电流比配置，在保持性能稳定的前提下提供灵活的互感器解决方案。
外形及安装尺寸
LZZBJ12-10 系列电流互感器常见问题
- 该型号适用于哪些场景？
LZZBJ12-10 适用于 10kV 及以下电压等级的室内电力系统中的电能计量与继电保护。 - 环氧树脂绝缘带来哪些优势？
环氧树脂具备优良的绝缘性、耐潮湿和抗污染能力，在不同环境条件下均能稳定运行。 - 使用过程中有哪些安全注意事项？
运行时须保持二次回路闭合，避免因空载引发高电压，确保安全。 - 是否支持定制？
支持电流比、精度等级及特殊工况下的定制服务，满足不同系统需求。 - 主要技术参数有哪些？
绝缘等级为 12/42/75kV，二次电流 1A/5A，一次电流范围 20A~3000A。 - 适用于污染环境吗？
适用于 II 级污染环境。如用于更严苛环境，可提供加强型或防护定制方案。
