LZX-10, LZZ-10, LZZW-10 环氧树脂浇注式电流互感器
LZX-10、LZZ-10、LZZW-10 电流互感器 – 高压环氧树脂浇注式，为全封闭柱式结构，适用于室内和室外环境。适用于额定频率为 50Hz 或 60Hz、额定电压为 10kV 及以下的电力系统，符合 IEC44-1 和 GB1208 标准，在电流测量、电能计量和继电保护等严苛环境...
产品 | 介绍
LZX-10、LZZ-10、LZZW-10 电流互感器 – 高压环氧树脂浇注式，为全封闭柱式结构，适用于室内和室外环境。适用于额定频率为 50Hz 或 60Hz、额定电压为 10kV 及以下的电力系统，符合 IEC44-1 和 GB1208 标准，在电流测量、电能计量和继电保护等严苛环境中提供高精度和可靠性能。

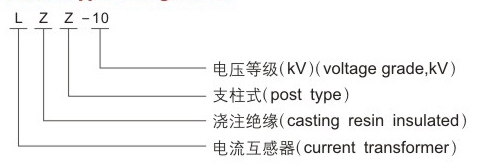

LZX-10、LZZ-10 型号定义
LZX-10、LZZW-10 电流互感器 使用条件
- 海拔：≤1000米
- 温度：-25°C 至 +40°C
- 湿度：在 20°C 时 ≤90%
- 环境：无有害气体和污染
- 振动：设计为稳定、无冲击运行
环氧树脂结构提供优异的抗污染和防潮性能，确保在指定条件下稳定运行。可根据用户需求定制以满足更严苛环境。

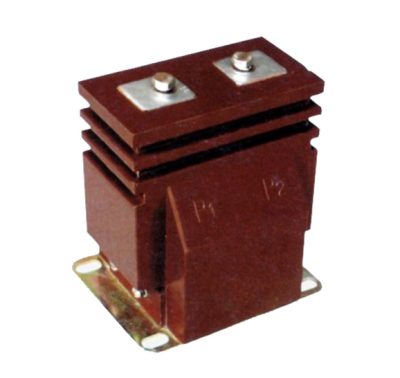

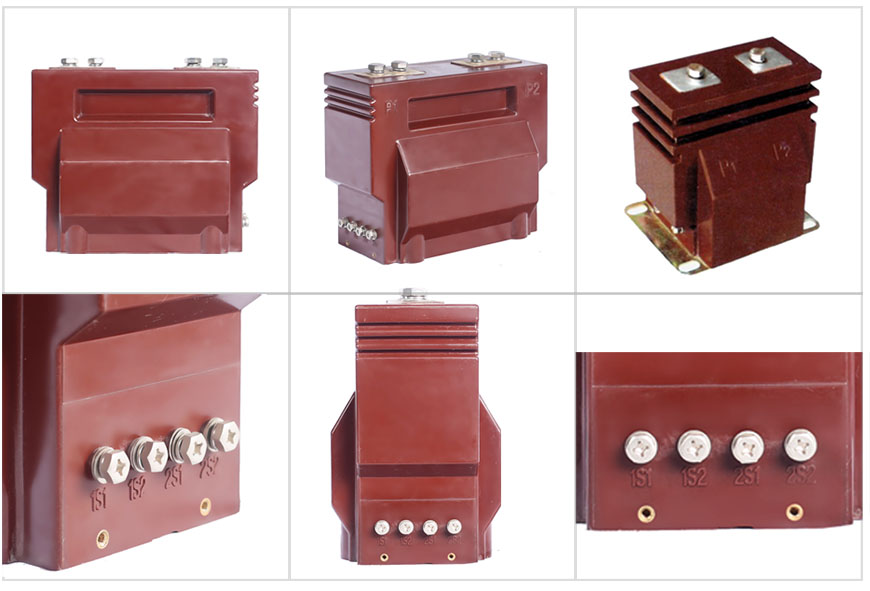

LZX-10、LZZ-10 电流互感器 结构特点
- 环氧树脂浇注设计：全封闭柱式结构，具备耐电弧、耐老化、抗紫外线能力，提供出色的绝缘性、耐久性和长寿命。
- 一次与二次绕组：
- 一次绕组（P1, P2）：从顶部引出，便于识别与连接。
- 二次绕组（S1, S2）：从下部引出，安装方便，连接安全。
- 铁芯材料：采用优质硅钢片，减少损耗，提高精度。
- 标准符合：完全符合 GB1208-1997 和 IEC44-1 标准，性能可靠稳定。
- 应用场景：适用于 电流测量、电能计量 和 继电保护，尤其适用于 10kV 电力系统。
LZX-10、LZZ-10 电流互感器 技术参数
该系列互感器适用于 10kV 电力系统，支持 5A 至 400A 的一次电流，具备多种精度等级，包括 0.2S、0.2、0.5、10P10 和 10P15。热稳定电流最高达 45kA，动稳定电流最高可达 112.5kA，额定绝缘水平为 12/42/75 kV，满足电网高标准，兼顾测量与保护需求。
| 额定一次电流 (A) | 额定输出 (VA) | 热稳定电流 (kA/1s) | 动稳定电流 (kA) | ||||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | |||
| 5-100 | 10 | 10 | 10 | 15 | 15 | 13.5 | 34 |
| 150 | 10 | 10 | 10 | 15 | 15 | 18 | 45 |
| 200 | 10 | 10 | 10 | 15 | 15 | 27 | 67.5 |
| 300 | 10 | 10 | 10 | 15 | 15 | 36 | 36 |
| 400 | 10 | 10 | 10 | 15 | 15 | 45 | 112.5 |
定制与技术支持：我们可为 LZX-10、LZZ-10 和 LZZW-10 电流互感器提供定制解决方案，如特定电流比、更高输出等级或适应更严苛环境的设计。欢迎联系我们以获取符合您应用需求的定制设计。
LZZW-10 环氧树脂电流互感器 – 外形图
有关详细安装图纸与尺寸，请参考随附文档或联系我们的技术团队获取协助。正确安装是确保 LZX-10、LZZ-10 与 LZZW-10 电流互感器 稳定、安全与持久运行 的关键。
LZX-10 电流互感器 常见问题解答
- LZX-10、LZZ-10 和 LZZW-10 电流互感器的主要应用有哪些？
这些互感器主要用于室内外10kV电力系统中的电流测量、电能计量和继电保护。 - 环氧树脂结构如何提升性能？
环氧树脂结构具备优良的绝缘性、耐电弧性、抗紫外线性和耐久性，在恶劣环境中提供长期可靠运行。 - 这些电流互感器可以定制吗？
是的，可定制内容包括电流比、输出容量以及更严格环境适应能力等。 - 运行中有哪些安全措施？
运行时二次回路必须保持闭合，以避免产生高压，确保操作安全与系统稳定。 - 这些互感器符合哪些标准？
产品符合 IEC44-1 与 GB1208-1997 标准，确保电网兼容性与测量精度。 - 是否适用于户外环境？
是的，其坚固的环氧树脂结构与高绝缘等级使其适用于各种恶劣的户外应用环境。
