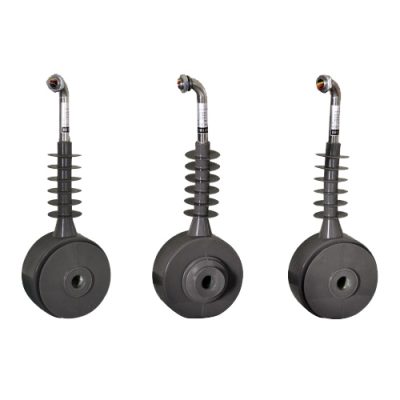

LZW43-10、LJ-ZW32-10(12) 电流互感器概述

LZW32 和 LZW43 系列户外电流互感器专为 ZW32 和 ZW43 真空断路器设计，支持多级电流测量和故障保护。产品采用先进的硅橡胶绝缘材料，具备卓越的抗污染能力、耐湿耐电弧性能，其耐受湿度和污染的电压水平是传统户外环氧树脂产品的 2.5 倍。结构抗冲击性强、防爬电性能优异，具备防爆性能，在结构和电气性能上均优于上一代互感器，广泛应用于柱上开关设备中，确保户外运行安全可靠。

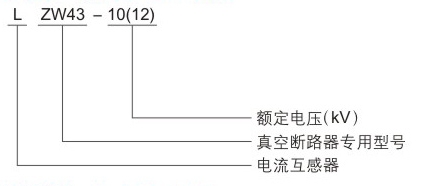

LZW43、LJ-ZW32-10kv 型号说明

使用条件

1. 海拔： 不超过 1000m
2. 环境温度： -5°C 至 +40°C
3. 相对湿度： 20°C 时 ≤90%
4. 污染等级： 适用于 II 级污染环境
5. 安装环境： 无有害气体或严重污染物，适合户外柱上安装

结构与性能特点

1. 与断路器匹配： 专为 ZW43/Z32 真空断路器配套使用
2. 高绝缘等级： 额定绝缘水平为 10(12)/42kV，具备良好的介电强度
3. 绕组结构：
   • 一次电流：支持 20A 至 1200A
   • 二次电流：标准为 5A（可选 1A）
4. 额定输出： 最大输出 40VA，适用于保护与计量双重用途
5. 结构紧凑坚固： 耐候性强，使用寿命长，适合恶劣环境

技术参数

LZW32-10(12) 和 LZW43-10(12) 油浸式电流互感器适用于 10kV 与 12kV 系统，一次电流范围 20A~1200A，二次电流为 5A（可选 1A），精度等级为 10P10，额定输出最高可达 40VA，绝缘等级为 10(12)/42kV，满足恶劣环境下的电流测量与继电保护需求。

型号	额定一次电流 (A)	额定二次电流 (A)	10P10 精度输出 (VA)	绝缘等级 (kV)
LZW32-10(12) LZW43-10(12)	20~30~50	5(1)	5/10/10	10(12)/42
	50~100~150		10/15/15
	100~200~300		10/15/15
	200~400~600		10/15/20
	600~1000~1200		20/30/40

支持定制： 我们可提供定制电流比、精度等级与输出容量服务，满足特殊工况需求。

外形与安装尺寸

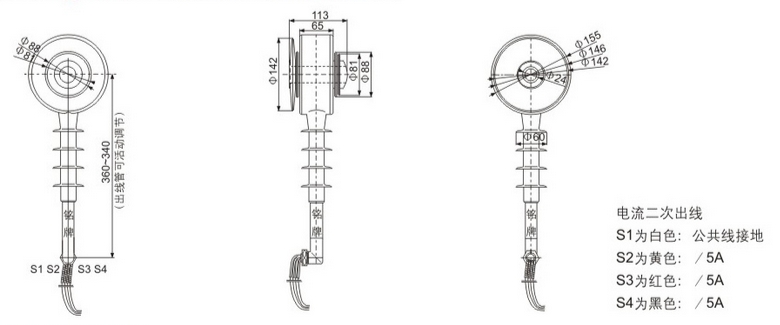

LZW43-10(12) 安装尺寸图

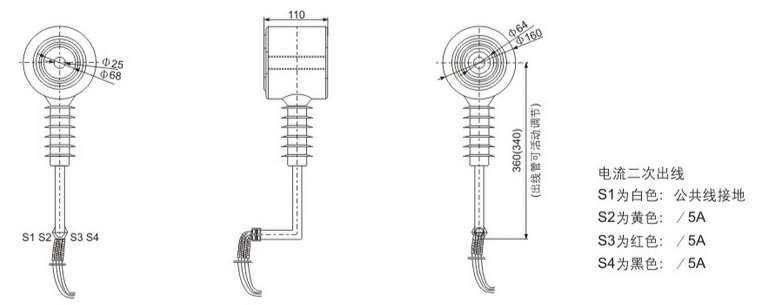

LZW32-10(12) 安装尺寸图
