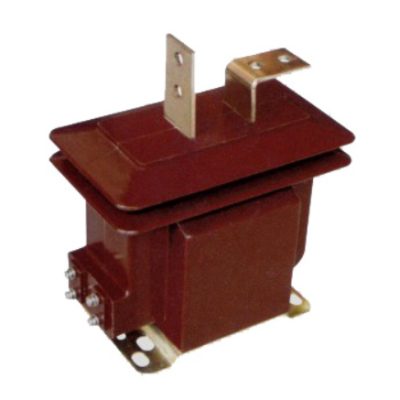

LZJC-10Q LZJC-10G 电流互感器, 室内环氧树脂全封闭
LZJC-10 系列电流互感器，包括型号 LZJC-10Q 和 LZJC-10G，是采用全封闭环氧树脂浇注绝缘的支柱式产品，专为额定电压 10kV 及以下、频率为 50Hz 或 60Hz 的电力系统室内使用而设计。这些互感器非常适用于电流测量、能量计量和继电保护应用。结构紧凑、重量轻，符合 IEC6...
LZJC-10 系列电流互感器，包括型号 LZJC-10Q 和 LZJC-10G，是采用全封闭环氧树脂浇注绝缘的支柱式产品，专为额定电压 10kV 及以下、频率为 50Hz 或 60Hz 的电力系统室内使用而设计。这些互感器非常适用于电流测量、能量计量和继电保护应用。结构紧凑、重量轻，符合 IEC60044-1 和 GB1208 标准，LZJC-10 系列可在任意方向灵活安装，满足现代电力系统的多样化需求。

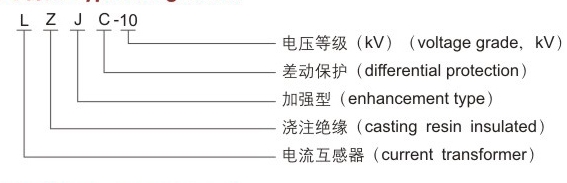

LZJC-10 型号含义
LZJC-10Q, LZJC-10G 使用条件
- 海拔： ≤1000m
- 温度： -5°C 至 +40°C
- 湿度： 20°C 时相对湿度 ≤80%
- 环境： 无有害气体、化学品或可能损坏绝缘的污染物
- 运行稳定性： 设计用于稳定运行，无抖动或冲击

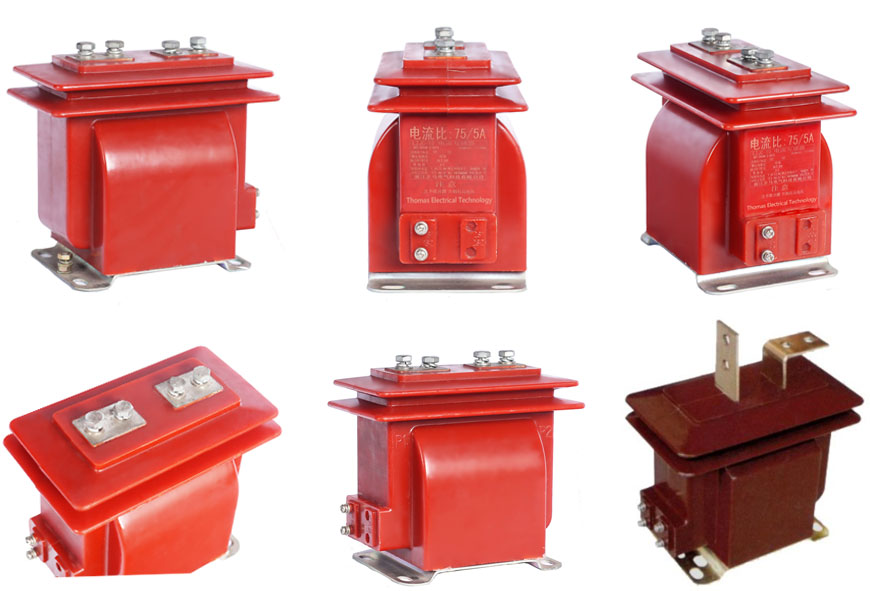

LZJC-10 电流互感器 结构
LZJC-10 采用全封闭支柱式结构，具有耐用的环氧树脂绝缘，提供出色的安全性和可靠性。其设计对电弧、老化和紫外线辐射具有很强的抗性，确保在多种环境下长寿命运行。
- 一次和二次绕组：
- 一次绕组 (P1, P2)： 顶部设有两根母线，便于识别与连接。
- 二次绕组 (S1, S2)： 位于浇注体下方，端子裸露，便于快速安装与安全连接。
- 铁芯材料： 采用高品质硅钢片，有效降低损耗，提高精度。
- 标准符合： 完全符合 GB1208-1997 和 IEC60044-1 标准。
- 应用： 适用于 10kV 电力系统中的电流测量、能量计量与继电保护。
LZJC-10Q, LZJC-10G 技术参数
LZJC-10 系列为 10kV 电力系统设计，支持一次电流范围 5A 至 1000A，并提供多种精度等级（0.2S、0.2、0.5、10P10、10P15）。短时热电流可达 63kA，动稳定电流高达 130kA，确保精确测量与稳定保护性能。
| 额定一次电流 (A) | 额定输出 (VA) | 额定热电流 (kA/1s) | 额定动电流 (kA) | ||||
|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | |||
| 5-100 | 10 | 10 | 10 | 15
15 15 20 |
15 | 100|1n | 250|1n |
| 150 | 13.5 | 34 | |||||
| 200 | 18 | 45 | |||||
| 300 | 27 | 67.5 | |||||
| 400 | 36 | 90 | |||||
| 500 | 45 | 112.5 | |||||
| 600 | |||||||
| 750 | 20 | 63 | 130 | ||||
| 800~1000 | |||||||
定制与支持： LZJC-10、LZJC-10Q 和 LZJC-10G 型号均可根据需求定制，包括特定电流比、增强型输出和环境适配。欢迎联系我们设计符合您需求的专属产品。
LZJC-10 外形与安装尺寸
有关详细的安装图纸和尺寸，请参考随附的技术资料，或咨询我们的技术团队。正确安装是实现 LZJC-10、LZJC-10Q 和 LZJC-10G 电流互感器稳定、安全和长期可靠性能的关键。
关于 LZJC-10 系列电流互感器的常见问题（FAQs）
- LZJC-10 系列电流互感器的主要应用是什么？
该系列专为 10kV 室内电力系统中的电流测量、能量计量和继电保护而设计。 - 环氧树脂绝缘对这些互感器有何好处？
环氧树脂提供优异的绝缘性能、抗紫外线及抗老化能力，确保互感器在多种环境中的可靠性与使用寿命。 - 这些互感器可以根据特定需求定制吗？
可以，支持定制电流比、更高额定输出以及特殊环境适配，满足个性化应用需求。 - 运行期间需要哪些安全措施？
操作过程中务必确保二次回路闭合，避免产生高电压，确保操作安全与设备稳定性。 - 这些互感器符合国际标准吗？
是的，符合 IEC60044-1 和 GB1208 标准，确保其在全球电力系统中的兼容性与可靠性。 - LZJC-10 系列的工作温度范围是多少？
可靠工作温度范围为 -5°C 至 +40°C。如需用于更广温区环境，可进行相应技术调整。
