LW3-12 系列户外高压 SF6 断路器｜12kV 气体绝缘断路器
LW3-12 与 LW3-12G III III 系列户外高压 SF₆（六氟化硫）断路器是专为户外使用设计的高性能开关设备。采用 SF₆ 气体作为灭弧与绝缘介质，具有出色的可靠性与效率。其模块化结构可配套三种不同操作机构：I型手动弹簧、II型电动弹簧、III型直流磁操作机制，组成紧凑完整的操作单元。...
产品 | 介绍

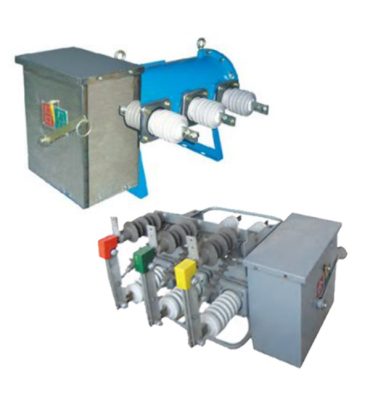

LW3-12 与 LW3-12G III III 系列户外高压 SF₆（六氟化硫）断路器是专为户外使用设计的高性能开关设备。采用 SF₆ 气体作为灭弧与绝缘介质，具有出色的可靠性与效率。其模块化结构可配套三种不同操作机构：I型手动弹簧、II型电动弹簧、III型直流磁操作机制，组成紧凑完整的操作单元。
与传统 10kV 户外断路器相比，LW3 系列具结构简单、灭弧能力强、绝缘性能优越、操作轻便、额定参数高、使用寿命长、维护需求低等优势。其紧凑外形有效节省安装空间，降低工程成本，并消除火灾隐患，极大提升配电系统的安全性与可靠性。

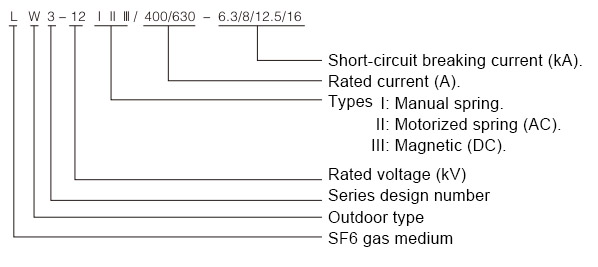

LW3-12 型号含义
- L： 采用 SF₆ 作为灭弧与绝缘介质
- W： 户外型
- 3： 系列设计编号
- 12： 额定电压（kV）
- I / II / III： 操作机构类型：
- I： 手动弹簧操动机构
- II： 电动弹簧操动机构（交流）
- III： 磁保持操动机构（直流）
- 400/630： 额定电流（A）
- 6.3 / 8 / 12.5 / 16： 额定短路开断电流（kA）
LW3 户外高压 SF6 断路器特点
- 1. 稳定可靠： 额定电压 12kV，630A 额定电流，50/60Hz 频率，适用于负载与过载电流开断，故障时可实现自动隔离，确保系统运行连续性。
- 2. 绝缘配置灵活： 标配陶瓷套管，可选橡胶或环氧套管，适应不同工况。
- 3. 操作快速高效： 弹簧储能机构保证动作时间 <110ms，确保应急响应迅速。
- 4. 智能控制系统： 配置备用电子控制器，支持本地操作与 FTU/RTU 接口远程通讯。
- 5. 高强防腐外壳： 采用军用级 304L 不锈钢材质，防腐抗恶劣环境。
- 6. 优异灭弧介质： 充装 SF₆ 气体，具无毒不燃特性，出厂预充气密封，符合 IEC60265-1(1988)、GB3804-1990 标准。
LW3 高压 SF6 断路器技术参数
| 项目 | 单位 | 参数 | |
|---|---|---|---|
| 额定电压 | kV | 12 | |
| 最高工作电压 | kV | 12 | |
| 额定绝缘水平 | |||
| 雷电冲击耐压（峰值） | kV | 75 | |
| 1 分钟工频耐压 | kV | 42 | |
| 湿工频试验 | kV | 34 | |
| 相间冲击耐压 | kV | 85 | |
| 零序绝缘水平 | |||
| 1分钟工频耐压 | kV | 30 | |
| 相间工频耐压 | kV | 30 | |
| 最高工作电压（5分钟） | kV | 12 | |
| 额定电流 | A | 400, 630 | |
| 额定短路开断电流 | kA | 6.3, 8, 12.5 | |
| 零序开断电流 | A | 400, 630 | |
| 额定操作顺序 | Ⅰ型 | O–180s–CO–180s–CO | |
| Ⅱ型 | O–0.3s–CO–180s–CO | ||
| 额定合闸电流（峰值） | kA | 16, 20, 31.5 | |
| 额定稳态电流（峰值） | kA | 16, 20, 31.5 | |
| 额定热稳定电流 | kA | 6.3, 8, 12.5 | |
| 额定热稳定持续时间 | s | 4 | |

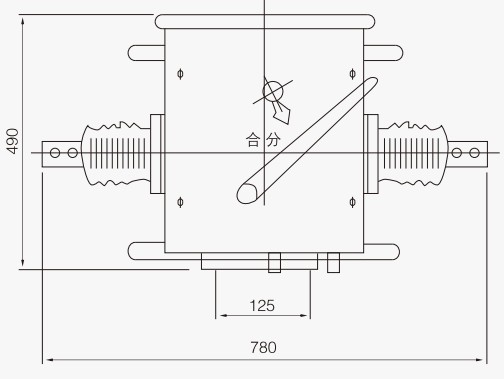

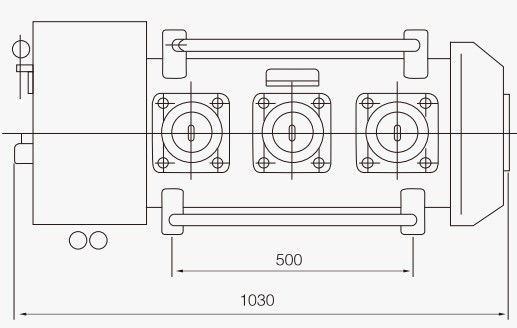

安装与维护
备注
本文档全面介绍了 LW3-12 系列 SF6 户外高压断路器的结构、性能、技术参数与应用场景。如需特殊配置、非标工况适配或扩展功能，请联系技术团队获取定制解决方案。
如需订购、询价或定制化服务，欢迎随时联系我们的工程师团队。
LW3-12 SF6 断路器常见问题（FAQs）
- LW3-12 系列适用于哪些场景？
适用于城市电网、工业配电、自动化系统中的12kV户外高压系统。 - 如何在恶劣环境中保障可靠性？
采用 304L 不锈钢壳体+SF6 密封绝缘系统，防腐抗湿，密封强。 - 提供哪些操作机构类型？
手动弹簧、电动弹簧、直流磁保持三种操动机构可选。 - 短路开断能力有多强？
支持 6.3kA、8kA、12.5kA 等不同等级，适配多种负载故障管理。 - 是否可接入智能电网？
支持 FTU/RTU 接口远程控制与状态监测，兼容智能电网系统。 - 需要经常维护吗？
出厂已充 SF6 气体密封结构，维护量极低，有效降低运维成本。
