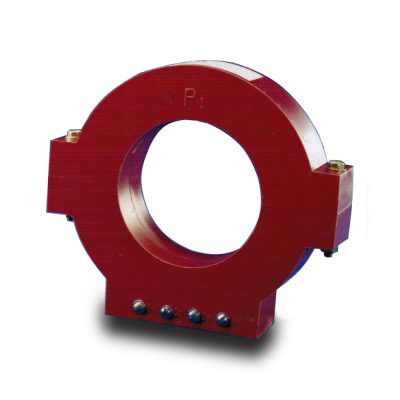

LKZB-0.5（LBD-LCT）开合式零序电流互感器
LKZB-0.5（LBD-LCT）零序电流互感器是一款高品质室内型互感器，专为 35kV 电缆头应用场景设计。该产品通过电力系统自动化设备质量检验测试中心认证，适用于频率为 50Hz 或 60Hz、电压等级为 6~35kV 的系统中，用于继电保护。凭借高精度、高灵敏度和可靠性，广泛应用于电力、冶金、...
产品 | 介绍
LKZB-0.5（LBD-LCT）零序电流互感器是一款高品质室内型互感器，专为 35kV 电缆头应用场景设计。该产品通过电力系统自动化设备质量检验测试中心认证，适用于频率为 50Hz 或 60Hz、电压等级为 6~35kV 的系统中，用于继电保护。凭借高精度、高灵敏度和可靠性，广泛应用于电力、冶金、煤炭、铁路、石油、化工、建材等行业。
该产品提供圆形与方形两种外形结构，适配不同安装需求。
LKZB-0.5 零序电流互感器 采用 ABS 工程塑料外壳，整体树脂浇注封装，具备优异的绝缘性能和运行可靠性。适配多种接地系统，如直接接地、不接地、高阻接地、低阻接地和消弧线圈接地。同时兼容电磁型和微机型继电保护设备，是复杂电力系统的理想选择。
型号含义
- L：电流互感器
- K：保护用
- Z：树脂浇注绝缘
- B：开合式结构
- 0.5（LBD-LCT）：电压等级（kV）
结构说明
LKZB-0.5 零序电流互感器为开合式结构，采用环氧树脂浇注整体封装，具有优异的绝缘性能与机械强度。安装时可分为两半，供一次母排穿过中心孔，安装后用螺栓紧固，确保运行稳定。底座预设两个安装孔，方便固定。提供 φ60、φ80、φ100、φ150、φ180 等五种孔径规格，满足多种系统需求。
技术参数
- 绝缘性能：一次主绝缘由电缆本体提供，产品仅对二次绕组进行 3kV 工频耐压测试。
- 额定参数：额定电流比、准确级与额定输出如下表所示：
| 额定电流比 (A) | 准确级 | 额定输出 (VA) |
|---|---|---|
| 50/1 | 10P10 | 1 |
| 75/1 | 10P10 | 1.6 |
| 100/1 | 10P10 | 2.5 |
| 150/1 | 10P10 | 5 |
| 200/1 | 10P10 | 5 |
| 300/1 | 10P10 | 5 |
| 400/1 | 10P10 | 5 |
| 600/1 | 10P10 | 5 |
外形与安装尺寸
以下为主要规格尺寸表：
| 型号 | 内径 (φ) | 宽度 (L) | 高度 (H) | 厚度 | 安装螺孔规格 | 中心距 |
|---|---|---|---|---|---|---|
| LCT-4 | 120 | 260 | 230 | 55 | M × 25 | 110 ± 0.5 |
| LCT-3 | 100 | 260 | 230 | 55 | M × 25 | 110 ± 0.5 |
| LCT-2 | 80 | 210 | 200 | 55 | M × 25 | 110 ± 0.5 |
可支持 80mm 至 240mm 的内孔直径，如需大尺寸定制请与我方技术团队联系。
常见问题解答（FAQs）
- LKZB-0.5 互感器的主要应用场合是什么？
主要用于零序电流测量、继电保护、电能计量，广泛适用于电力、煤炭、冶金、铁路等行业。 - 支持哪些电压等级？
支持 6kV 至 35kV 系统，频率为 50Hz 或 60Hz。 - 可提供哪些孔径规格？
标准孔径包括 φ60、φ80、φ100、φ150、φ180，并可定制至 240mm。 - 是否兼容微机保护装置？
完全兼容电磁型与微机型继电保护装置。 - 该产品如何保障长期耐用？
采用工程塑料外壳与树脂整体浇注，具备良好绝缘性、耐潮性及抗污染能力，适用于恶劣环境。
