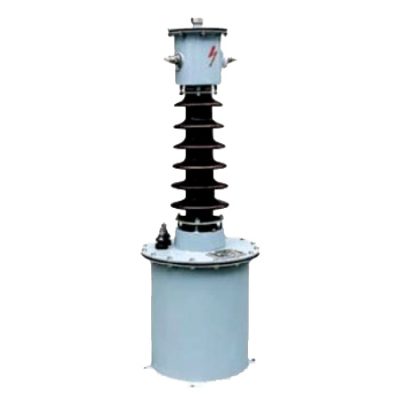

LJW1-35, LJWD1-35 油浸式电流互感器，户外钢壳结构
LJWD1-35 与 LJW1-35 油浸式电流互感器概述 LJWD1-35 和 LJW1-35 电流互感器为钢壳油浸式结构，适用于 50Hz 电力系统中室内与室外场景。产品支持电流测量、电能计量与继电保护，具备良好的运行稳定性与绝缘性能。 该系列互感器可在额定电流的 120% 条件下持续运行，适用...
产品 | 介绍
LJWD1-35 与 LJW1-35 油浸式电流互感器概述
LJWD1-35 和 LJW1-35 电流互感器为钢壳油浸式结构，适用于 50Hz 电力系统中室内与室外场景。产品支持电流测量、电能计量与继电保护，具备良好的运行稳定性与绝缘性能。
该系列互感器可在额定电流的 120% 条件下持续运行，适用于海拔不高于 4000 米、环境温度 -25°C 至 +40°C 的区域。产品采用油纸绝缘设计，符合 35kV 电压等级要求，广泛应用于能源计量、电流检测与保护场景。

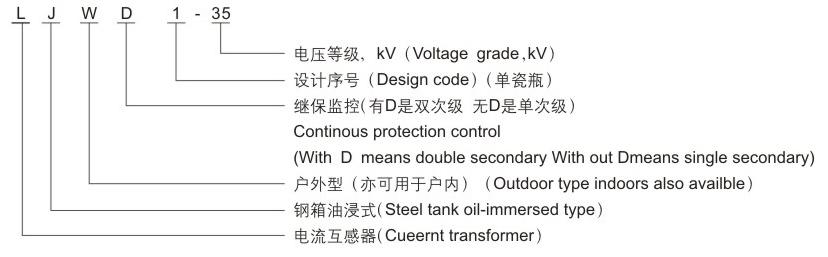

LJWD1-35 型号含义
结构说明
LJW(D)1-35 型互感器为单相油浸自冷型结构，可安装于室内或室外。产品采用真空滤油与真空注油工艺，提升绝缘性能与散热效率。
油箱设计带有通气孔，并设有防水防雪保护盖，通过隔膜有效隔离外部空气，延缓油氧化速度。在 35kV 系统中，内部设置隔离膜以减少油气接触，提升使用寿命与运行稳定性。其热稳定性提升至传统结构的 75 倍，动稳定性为 187.5 倍。
产品提供单变比单绕组、单变比双绕组、双变比单绕组及双变比双绕组等多种配置，精度等级包括 0.2、0.5、1.3(D)，满足多种测量与保护需求。
LJW1-35 与 LJWD1-35 技术参数
- 额定绝缘水平：40.5/95/1200kV
- 额定二次电流：5A
- 外绝缘爬电距离：标准型≥735mm，W2 型≥1100mm
| 型号 | 电压等级(kV) | 额定电流比(A) | 0.2级容量(VA) | 1级保护容量 | 重量(kg) |
|---|---|---|---|---|---|
| LJW1-11 | 11 | 5~400/5 | 10~15 | 无连续保护功能 | 21 |
| LJW1-33 | 33 | 5~600/5 | 30~50 | 无连续保护功能 | 64 |
| LJWD1-11 | 11 | 5~400/5 | 10~15 | 10~15 | 28 |
| LJWD1-33 | 33 | 5~600/5 | 30~50 | 30~50 | 83 |

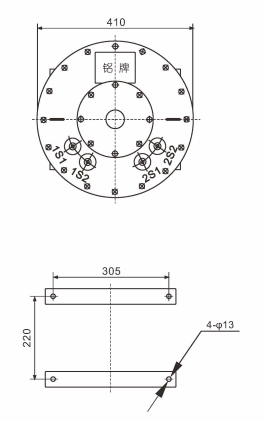

外形与安装尺寸图
订货须知
- 产品型号与电流比
- 所需精度等级与二次输出参数
- 绝缘水平与具体使用环境（如高海拔、湿度）
- 油箱尺寸、材质与外形的定制需求
LJW1-35 / LJWD1-35 常见问题（FAQs）
- 该系列互感器的主要应用场景有哪些？
主要用于 35kV 电力系统中的电流测量、电能计量与继电保护。 - 油纸绝缘结构有什么优势？
提供良好的介电强度、热稳定性能以及对外界环境的适应能力。 - 是否支持产品定制？
支持根据实际使用需求定制电流比、精度等级、输出容量与绝缘等级。 - 维护要求有哪些？
建议定期检查油品质量、清洁表面污垢并检查密封件状态。 - 适用的环境条件有哪些？
运行温度范围 -25°C 至 +40°C，适用于海拔不超过 4000m 的 II 类污染区域。 - 与树脂浇注型产品相比有何特点？
油浸结构具备更强的热稳定能力，适合室外环境及高负荷连续运行条件。
