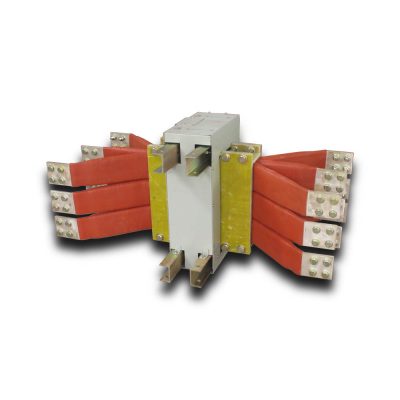

LJM-1, LJM-2, LJM-3 母线型室内零序电流互感器
产品概述 LJM-1、LJM-2、LJM-3、LJM-3L 系列母线型零序电流互感器是专为电力系统中零序电流精确测量与接地保护设计的高性能室内型互感器。这些零序电流互感器结构坚固，采用母线型一体设计，特别适用于三相交流发电机与电动机的零序保护应用。 产品适用于 50Hz 或 60Hz 额定频率，额定...
产品 | 介绍
产品概述
LJM-1、LJM-2、LJM-3、LJM-3L 系列母线型零序电流互感器是专为电力系统中零序电流精确测量与接地保护设计的高性能室内型互感器。这些零序电流互感器结构坚固，采用母线型一体设计，特别适用于三相交流发电机与电动机的零序保护应用。
产品适用于 50Hz 或 60Hz 额定频率，额定电压不超过 15kV（常用于 6kV、10kV 和 15kV 系统），确保故障检测与系统监控的高可靠性。推荐配套使用 DD11/60 继电器以增强零序保护，保障配电网络的安全高效运行。
型号含义说明
- L：电流互感器
- J：接地保护用
- M：母线型结构
- 1、2、3：电压等级编号
如有特殊定制需求，请联系我方技术团队。
运行条件
- 海拔高度：不超过 1000 米。
- 环境温度：-5°C 至 +40°C。
- 相对湿度：20°C 时不超过 85%。
- 安装环境：无强腐蚀气体、蒸汽、化学沉积物、爆炸性或导电性粉尘污染。
LJM 母线型互感器结构说明
LJM 系列产品为母线型结构，内置一次母排，便于系统接入与快速安装。当一次回路发生零序故障电流并达到整定值时，互感器可输出准确的二次电流，触发继电器动作，实现系统有效保护。
技术参数
标准依据：设计符合上海企业标准 Q/JB 3380-84。
| 型号 | LJM-1 | LJM-2 | LJM-3 |
|---|---|---|---|
| 额定一次电流 (A) | 1750 | 3000 | 4000 |
| 额定二次电流 (A) | 5 | 5 | 5 |
| 频率 (Hz) | 50 | 50 | 50 |
| 热稳定电流 Ith (kA) | 24 | 48 | 72 |
| 动稳定电流 Idyn (kA) | 2.5 × Ith | 2.5 × Ith | 2.5 × Ith |
| 最大短路冲击电流 (kA) | 165 | 165 | 165 |
| 不平衡电压 (mV) | <60 | <85 | <100 |
| 绝缘水平 (kV) | 6/32 | 10/42 | 15/55 |
补充说明：
- 当二次绕组并联使用时，励磁电阻应大于 10Ω。
- 额定电压等级分为 6kV、10kV、15kV 三种。
外形与安装尺寸图
LJM-1 1750A 室内型
LJM-2 3000A 室内型
LJM-3 4000A 室内型
LJM-3L 5000A 室内型
订购须知
- 请注明绝缘等级
- 电流变比（一次/二次）
- 准确等级与二次额定负载
- 使用环境（温湿度、安装方式）
- 如有特殊定制需求，请联系我们
常见问题解答（FAQs）
- LJM 系列的主要应用有哪些？
用于中压系统中的零序电流测量、故障检测及继电保护。 - LJM 系列支持哪些电压等级？
支持 6kV、10kV、15kV 系统，最高额定电压为 15kV。 - 是否可以定制电流比或负载？
支持根据项目需求定制绝缘等级、电流比、负载等。 - 推荐搭配哪种继电器？
推荐与 DD11/60 继电器配套使用，构成零序保护系统。 - 最大可承受短路电流是多少？
最大冲击短路电流可达 165kA，满足高容错要求。 - 是否适用于户外安装？
否，仅适用于室内清洁环境，不适用于含腐蚀性气体或高粉尘区域。
