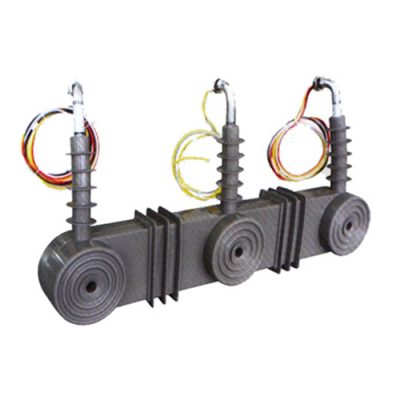

LJ-ZW32-10(12) 零序保护电流互感器专为中压电力系统中的精确监测与保护而设计，适配 ZW32-10 真空断路器，可输出零序电流信号，用于故障检测、线路隔离和报警触发。

采用硅橡胶绝缘，具备优异的抗污染、防潮与耐久性能，湿态耐压性能为传统环氧树脂产品的 1.5 至 2.5 倍。其坚固结构确保出色的抗冲击、防爬电和防爆能力，尤其适用于恶劣的户外环境。该高性能零序保护电流互感器广泛用于电能计量、电流测量和继电保护场景。

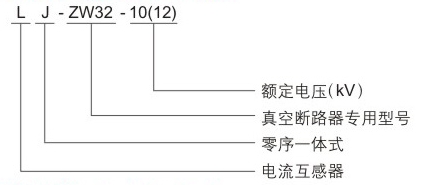

LJ-ZW32-10(12) 零序 CT 型号定义

LJ-ZW32-10(12) 使用环境条件

• 安装地点：适用于户外。
• 温度范围：-25°C 至 +40°C。
• 相对湿度：最高 95%。
• 海拔高度：≤2000m。
• 日均温度：不超过 40°C。
• 污染等级：II 级。

这些条件保障互感器在多种恶劣环境中均能保持稳定可靠运行。

零序保护互感器结构特性

LJ-ZW32-10(12) 电流互感器采用先进材料与坚固结构，确保长期耐用与安全性：

• 铁芯与绕组：采用高品质铁芯，配合精密一次与二次绕组，确保电流变换精准、信号传输稳定。
• 绝缘材料：浇注式结构提供优异的介电强度、防潮与抗污能力，适用于室外环境。
• 零序设计：内置零序保护功能，可检测接地故障或泄漏电流，提升系统安全性。
• 结构外观：紧凑型全封闭结构，具备良好抗冲击和抗震性能，适用于柱上开关安装。
• 端子连接：一次侧（P1, P2）与二次侧（S1, S2）标识清晰，便于接线与维护。

该结构保证互感器在中压系统中具备卓越的性能、稳定性与安全性。

LJ-ZW32-10(12) 技术参数

LJ-ZW32-10(12) 电流互感器适用于 10kV/12kV 系统，支持一次电流 100A~1200A，二次电流 5A（可选 1A）。准确等级为 5P10，输出范围 2.5VA~25VA，绝缘水平为 10(12)/42kV，满足接地保护与继电保护需求。

型号	额定一次电流 (A)		额定二次电流 (A)	准确等级与额定输出 (VA)			额定绝缘水平 (kV)
				5P10
LJ-ZW32-10(12)	100, 150, 200		5(1)	2.5	3.74	5	10(12)/42
	100, 200, 300			2.5	5	7.5
	200, 300, 400			5	7.5	10
	200, 400, 600			5	10	15
	600, 800, 1000			15	20	25
	800, 1000, 1200			15	20	25
零序	20	1	0.1Ω
	50	1	0.2Ω

定制说明：

1. 可根据用户需求生产特殊规格或高精度互感器。
2. 使用时只能选择其中一个电流变比，不可同时使用多个变比。
3. 本产品适用于智能电力系统，体积小、重量轻，具备专利结构，集 ABC 三相保护与零序接地保护于一体。

安装外形尺寸

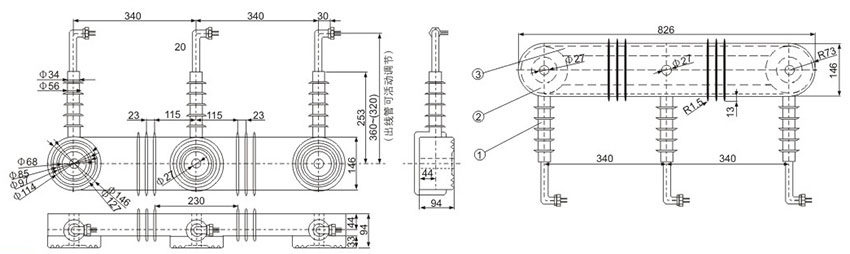

LJ-ZW32-10(12) 零序保护电流互感器 外形及安装尺寸图

注意：本页面提供 LJ-ZW32-10(12) 零序保护组合式电流互感器的结构特点、环境适应性、技术参数及安装方式说明。如需选型建议或非标定制服务，请联系我司技术团队支持。

常见问题解答（FAQs）

1. LJ-ZW32-10(12) 电流互感器的主要用途是什么？
   适用于 10kV/12kV 电力系统中的电流测量、电能计量和继电保护，特别适合户外柱上开关设备的接地故障检测。
2. 零序保护功能是如何实现的？
   通过检测接地故障或泄漏电流产生的零序电流信号，准确触发保护动作，实现故障隔离或报警。
3. 此产品支持哪些定制选项？
   支持定制电流比、输出电流（5A/1A）、精度等级与输出容量，以适应不同运行环境。
4. 是否适用于污染或潮湿环境？
   是的，硅橡胶绝缘具备优异的抗污染和防潮能力，适用于 II 级污染环境。
5. 其技术参数主要有哪些？
   支持 100A~1200A 一次电流，5P10 精度，输出 2.5VA~25VA，额定绝缘等级为 10(12)/42kV。
6. 能否应用于高海拔地区？
   标准型适用于海拔 2000m 以下，高海拔可定制加强型产品。
