LJ-2、4、7 零序电流互感器
产品概述： LJ-2、4、7 系列零序电流互感器为室内型设备，专为电力系统中的接地保护而设计，广泛应用于小电流接地系统中对发电机、同步调相机或电动机的保护。这些互感器常与 DD-11/60 继电器配套使用，实现有效的接地故障检测与系统安全保护。 当保护区内发生接地故障时，故障电流在互感器二次回路中产...
产品 | 介绍
产品概述：
LJ-2、4、7 系列零序电流互感器为室内型设备，专为电力系统中的接地保护而设计，广泛应用于小电流接地系统中对发电机、同步调相机或电动机的保护。这些互感器常与 DD-11/60 继电器配套使用，实现有效的接地故障检测与系统安全保护。
当保护区内发生接地故障时，故障电流在互感器二次回路中产生零序电流，触发继电器动作。LJ1 型互感器在关键电气设备保护中具有高可靠性，可有效降低故障风险。
LJ1 型零序电流互感器型号含义
- L： 电流互感器
- J： 用于零序接地保护
- □： 产品设计序号
- 2、4、7： 表示适配的电缆根数
产品结构

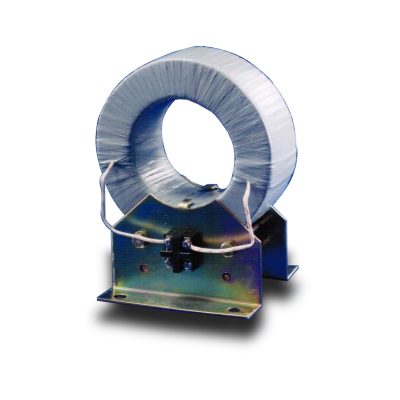

LJ-2、4、7 零序电流互感器采用环形铁芯结构，磁通均匀、体积紧凑。二次绕组均匀缠绕于铁芯上，电流分布一致，性能稳定。
铁芯采用夹具固定，夹具上预设安装孔，便于快速安装和固定，确保使用可靠，安装简便。
技术参数
- 该系列零序互感器一次绝缘由穿越电缆本身提供，仅考虑二次绝缘性能，二次绕组对地工频耐压为 3kV。
- 灵敏度指标如下表：
| 型号 | 适用电缆数量 | 二次输出电阻 (Ω) | 整定电流 (A) | 灵敏度 (A) | 额定变比 (A) |
|---|---|---|---|---|---|
| LJ-2 | 1~2 | 10 | 0.03 | 1~3 | 20/1 |
| LJ-4 | 3~4 | 10 | 0.03 | 1~3 | 20/1 |
| LJ-7 | 5~7 | 10 | 0.03 | 1~3 | 40/1 |
说明：所穿电缆外径应小于 50mm，如超过请选用更大规格的零序电流互感器。
外形尺寸图
| 型号 | A (mm) | B (mm) | H (mm) | ΦD (mm) | Φd (mm) |
|---|---|---|---|---|---|
| LJ-2 | 150 | 200 | 295 | 230 | 110 |
| LJ-4 | 220 | 280 | 335 | 285 | 140 |
| LJ-7 | 220 | 300 | 375 | 300 | 180 |
| LJ1 | 80 | 125 | 170 | 135 | 80 |
订购须知
- 额定电压与频率
- 电流变比
- 安装环境条件（室内/湿度/温度等）
- 如有特殊需求，请与技术部门联系
常见问题解答（FAQs）
- LJ 系列零序电流互感器主要应用于哪些场合？
主要用于小电流接地系统中，如发电机、同步调相机、电动机的接地保护。 - 其基本作用是什么？
检测接地故障引起的零序电流并触发继电器（如 DD-11/60）动作以保护系统。 - 支持的电缆外径范围？
适用于外径 ≤50mm 的电缆，若超出需选用大尺寸互感器。 - 额定绝缘水平是多少？
二次绕组对地能承受 3kV 工频耐压。 - 如何安装？
采用环形铁芯结构，带夹具及安装孔，固定牢靠，安装便捷。
