零序电流互感器原理与应用详解｜工作机制与故障检测优势
2025-04-08

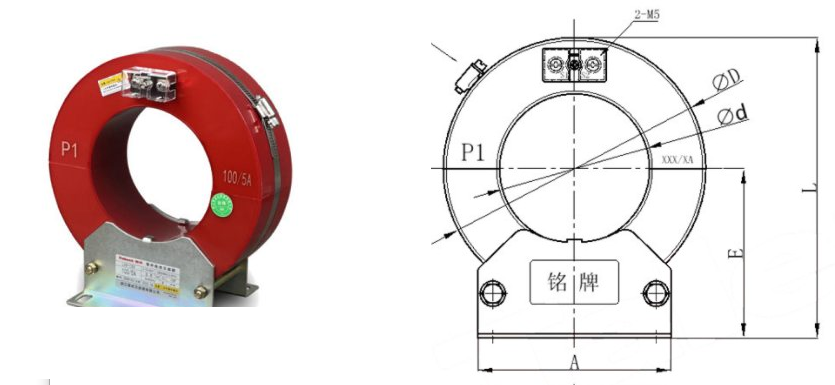

什么是零序电流互感器？
零序电流互感器（ZCT）是一种用于测量零序电流的专用设备。零序电流通常由系统不平衡引起，如变压器、马达绕组接地故障等。ZCT 能够及时检测这些异常，帮助电力系统快速识别故障、防止设备损坏，并保障系统稳定运行。本文将介绍零序电流的成因、ZCT 的工作原理、主要特点及应用。
零序电流的产生原因
零序电流主要来源于电气系统的不平衡状态，常见于以下故障情况：
- 接地故障：如变压器或电机绕组绝缘击穿后接地。
- 绝缘老化或击穿：设备内部绝缘性能下降时，会出现泄漏电流流经中性点，形成零序电流。
这些故障会导致中性点电流不平衡，形成零序电流。通过对该电流的监测与测量，可有效识别并处理潜在故障。
零序电流互感器的工作原理
ZCT 的运行基于电磁感应原理，工作过程如下：
- 一次电流感应：ZCT 通常安装在中性线或三相导体汇流处。当系统中存在零序电流时，会在磁芯中产生磁通量。
- 磁感应与二次输出：该磁通感应在二次绕组上产生感应电流，输出的电流与一次电流成正比。
- 信号处理：二次电流通常较小，需经过放大与滤波处理，最终传送至保护装置或监测设备，实现故障检测与响应。
主要特性与典型应用
功能优势：
- 结构紧凑：尺寸小、重量轻，便于安装集成。
- 高精度：在复杂运行环境下依然可准确检测微小电流。
- 响应迅速：能在毫秒级检测故障，确保系统快速保护。
应用场景：
- 故障检测：识别接地故障与系统异常电流。
- 保护继电器输入：向保护装置提供电流输入，实现故障隔离。
- 系统监测：辅助监控系统的对称性与运行状态。
安装与校准建议
为了保证测量精度，ZCT 应正确安装在中性导体或三相并合导体处，并符合国家/行业规范。同时建议定期校验和检测互感器，避免因老化、环境变化等导致性能下降。
结语
作为现代电网中不可或缺的重要组成部分，零序电流互感器通过精确监测零序电流，实现对接地故障与系统不平衡的早期预警。为了确保其性能，应在使用过程中重视安装规范、定期校准与设备维护，从而保障电网安全、提升运行效率。
