LFS-10 10kV 电流互感器 | 户内环氧树脂全封闭
LFS-10 电流互感器是一种用于交流电力系统的室内环氧树脂浇注产品，频率为50Hz，额定电压最高可达10kV。其采用全封闭的环氧树脂结构，具备优异的绝缘性能、耐潮性能和耐久性。该产品具有高精度的电流与电能测量能力，并具备出色的热稳定性，可承受短路冲击，确保在现代电力系统中的计量与继电保护功能稳定可...
产品 | 介绍
LFS-10 电流互感器是一种用于交流电力系统的室内环氧树脂浇注产品，频率为50Hz，额定电压最高可达10kV。其采用全封闭的环氧树脂结构，具备优异的绝缘性能、耐潮性能和耐久性。该产品具有高精度的电流与电能测量能力，并具备出色的热稳定性，可承受短路冲击，确保在现代电力系统中的计量与继电保护功能稳定可靠。

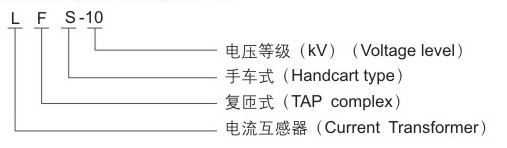

LFS-10 电流互感器 型号说明
LFS-10 电流互感器 使用条件
- 海拔：≤1000m
- 温度：-5°C 至 +40°C
- 湿度：在20°C时相对湿度 ≤80%
- 环境：无有害气体、化学品或污染物，不影响绝缘性能。
- 运行稳定性：设计用于稳定运行，无抖动或冲击。
LFS-10 电流互感器 技术参数
LFS-10 电流互感器适用于 10kV 系统，初级电流范围为 5A 至 1000A。可选精度等级包括 0.2S、0.2、0.5、10P10 和 10P15，支持短时热电流高达 63kA，动稳定电流高达 130kA，确保在测量与保护场景中稳定可靠的性能。
| 额定一次 电流 (A) |
精度等级 组合 |
额定输出 (VA) | 额定短时 电流 (kA/1s) |
额定动稳定 电流 (kA) |
||||
|---|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5-100 | 0.2S/0.2S 0.2/0.2 0.2S/10P10 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 |
10 | 10 | 10 | 15 15 15 20 |
15 | 100|1n | 250|1n |
| 150 | 13.5 | 34 | ||||||
| 200 | 18 | 45 | ||||||
| 300 | 27 | 67.5 | ||||||
| 400 | 36 | 90 | ||||||
| 500 | 45 | 112.5 | ||||||
| 600 | ||||||||
| 750 | 20 | 63 | 130 | |||||
| 800~1000 | ||||||||
定制与支持：我们为 LFS-10 电流互感器提供灵活的定制服务，包括特定的电流比、增强输出能力以及针对特殊环境的解决方案。欢迎联系我们，为您的项目量身定制解决方案。

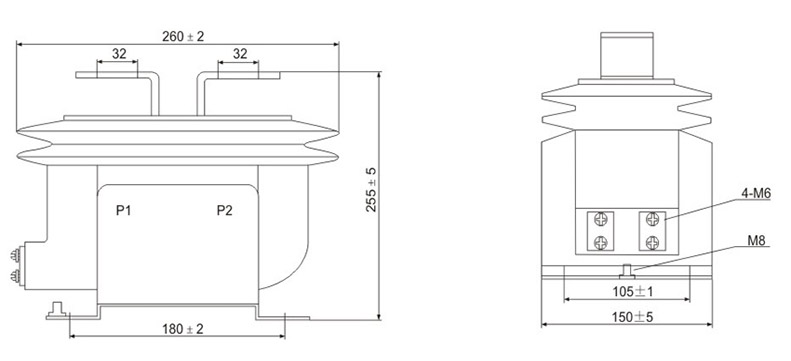

外形与安装尺寸图
