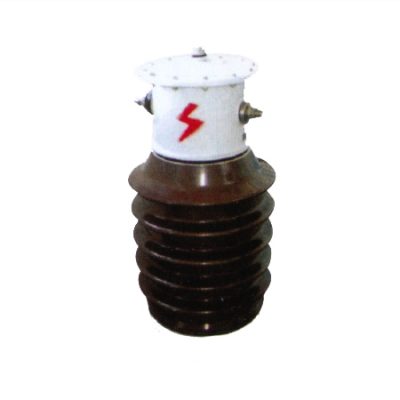

LCWD1-35 LABN1-35W2 油浸式户外电流互感器
LCWD1-35 电流互感器产品概述 LCWD1-35（LABN1-35W2）是一款油浸式户外电流互感器，适用于额定电压为 35kV 及以下、频率为 50Hz 或 60Hz 的交流电力系统。产品主要用于电能计量、电流测量与继电保护。其结构紧凑、重量适中，经过真空干燥与油封处理，具备良好的绝缘性能，适...
产品 | 介绍
LCWD1-35 电流互感器产品概述
LCWD1-35（LABN1-35W2）是一款油浸式户外电流互感器，适用于额定电压为 35kV 及以下、频率为 50Hz 或 60Hz 的交流电力系统。产品主要用于电能计量、电流测量与继电保护。其结构紧凑、重量适中，经过真空干燥与油封处理，具备良好的绝缘性能，适用于户外中压系统的运行需求。

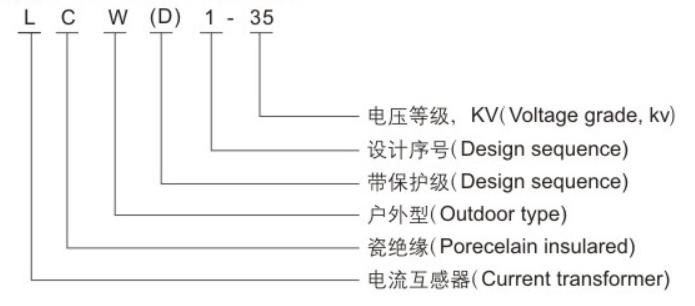

LCWD1-35 型号含义
LCWD1-35 电流互感器使用条件
- 安装环境：户外
- 环境温度：最高 +40℃，最低 -25℃
- 海拔高度：不超过1000米
- 污染等级：II级或III级（可选）
- 定制能力：油箱结构可根据具体使用条件定制，包括尺寸、材质及特殊设计需求
结构说明
产品整体结构紧凑、体积适中。变压器本体经真空干燥处理后装入充油瓷套管中，提升绝缘性能。
- 绕组结构：一次绕组位于上半部，二次绕组位于下半部
- 安装方式：瓷套管固定于底座上
- 油枕结构：顶部设置油枕，配有油位及温度显示表，便于维护
- 接线端子：
- P1端经小瓷套管绝缘引出，不与金属箱体连接
- P2端直接与柜体相连，便于连接
LCWD1-35 技术参数
- 额定绝缘水平：40.5/95/185kV
- 额定二次电流：5A
- 额定一次电流及精度等级：详见下表
- 爬电距离：常规 ≥735mm，W2型 ≥1100mm
- 可根据需求定制：电流比、输出容量、连接方式等
| 一次电流 (A) | 精度组合 | 额定输出 (VA) | 热稳定电流 (kA/1s) | 动稳定电流 (kA) | ||
|---|---|---|---|---|---|---|
| 0.2S | 0.5 | 10P20 | ||||
| 5 | 0.5/10P15, 0.2/0.5, 0.2/0.2 | 30 | 50 | 50 | 0.375 | 0.95 |
| 10 | 0.75 | 1.9 | ||||
| 15 | 1.12 | 2.9 | ||||
| 20 | 1.5 | 3.8 | ||||
| 30 | 2.25 | 5.7 | ||||
| 40 | 3 | 7.6 | ||||
| 50 | 3.75 | 9.6 | ||||
| 75 | 5.62 | 14.5 | ||||
| 100 | 7.5 | 19.2 | ||||
| 200 | 11.25 | 28.7 | ||||
| 300 | 15 | 38.3 | ||||
| 400 | 22.5 | 57.5 | ||||
| 600 | 30 | 76.5 | ||||
| 800 | 45 | 115 | ||||
| 1000 | 45 | 115 | ||||
| 1200 | 45 | 115 | ||||
| 1500 | 45 | 115 | ||||
10P等级的准确限值因数

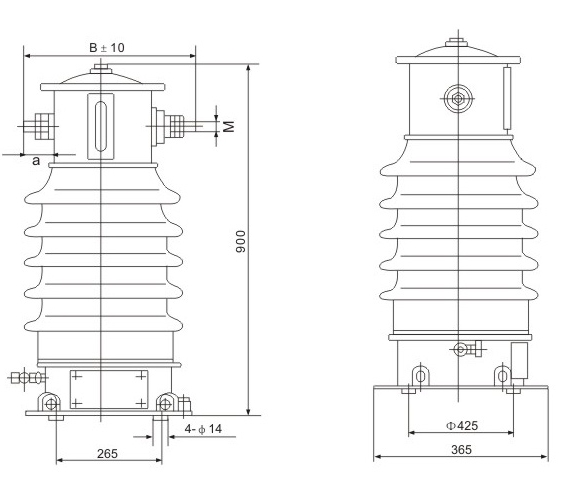

安装尺寸图
螺杆式连接尺寸
| 一次电流 (A) | M 型螺纹 |
| 5-500 | M22 × 1.5 |
| 600-1000 | M27 × 1.5 |
| 1200-1500 | M30 × 1.5 |

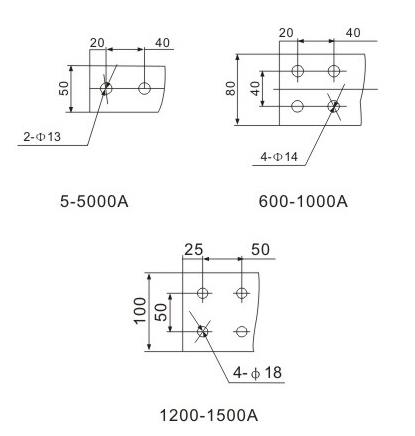

铜排式连接尺寸
| 一次电流 (A) | B 尺寸 |
| 5-500 | 410 |
| 600-1000 | 440 |
| 1200-1500 | 440 |
订购须知与定制内容
- 型号与电流比：请注明变压器型号与所需一次电流
- 精度等级与输出：如需0.2、0.5或保护级，请注明输出容量
- 绝缘水平：如40.5/95/185kV及污染等级
- 定制结构：油箱、套管材质、尺寸均可定制
- 安装环境：提供使用地区的温度、湿度等条件
如需支持，请与我们联系，我们将根据您的实际需求提供合适解决方案。
