LB6-35 和 LABN6-35 电流互感器概述
LB6-35 和 LABN6-35 电流互感器为户外全密封油纸绝缘装置，专为额定频率为 50Hz 或 60Hz 的 35kV 交流电力系统而设计。该系列产品适用于电流测量、电能计量和继电保护，具备稳固的油纸绝缘结构与良好的耐候性，能够在中压电力系统中提供稳定准确的性能。适用于高压与低压系统，这些互感器在户外严苛环境中亦表现出良好的耐久性与测量精度。

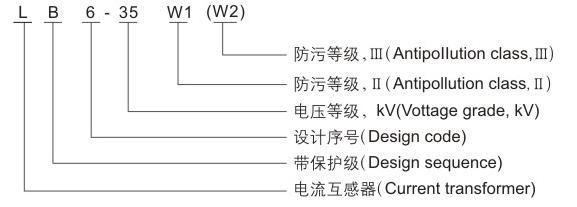

LB6-35 与 LABN6-35 型号含义
适用条件
- 安装地点： 户外。
- 环境温度： 最高 +40°C，最低 -25°C。
- 海拔高度： ≤1000 米。
- 防污等级： 可选 II 级或 III 级。
- 可选配置： 油箱可定制尺寸与材料，以适应特殊工况。
LABN6-35 结构说明
产品本体置于充满变压器油的油箱内，经过真空干燥与注油处理，结构全密封，有效防止油老化。油箱外壳可根据用户要求定制。
技术参数
- 运行稳定： 适用于现代中压电网。
- 绝缘水平： 40.5/95/185kV。
- 二次电流： 5A。
- 爬电距离： 标准型 ≥735mm，W2 型 ≥1100mm。
- 支持定制： 可按需求调整电流比、精度等级与输出容量。
额定参数表
| 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 10P级限值系数 | 短时热电流(KA/S) | 动稳定电流(KA) | |||
| 5 | 0.5/10P1/10P2 0.2/10P1/10P2 |
30 | 40 | 40 | 30 | 20 | 0.5 | 1.28 |
| 10 | 1 | 2.55 | ||||||
| 15 | 1.5 | 3.83 | ||||||
| 20 | 2 | 5.1 | ||||||
| 30 | 3 | 7.65 | ||||||
| 40 | 4 | 10.2 | ||||||
| 50 | 5 | 12.75 | ||||||
| 75 | 7.5 | 19.13 | ||||||
| 100 | 10 | 25.5 | ||||||
| 150 | 15 | 38.3 | ||||||
| 200 | 20 | 51 | ||||||
| 300 | 30 | 76.5 | ||||||
| 400~2000 | 40 | 102 | ||||||

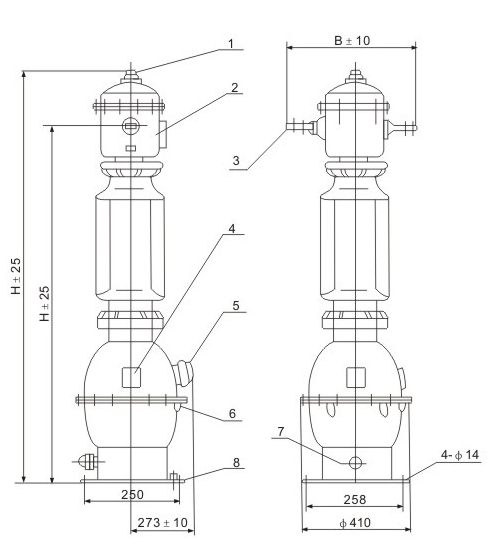

安装尺寸
| 额定一次电流(A) | B | h | H | 油重(kg) | 总重(kg) |
|---|---|---|---|---|---|
| 5-75A | 508 | 1315 | 1475 | 25 | 160 |
| 100-600A | 508 | 1315 | 1475 | 25 | 160 |
| 750-1000A | 548 | 1315 | 1475 | 29 | 190 |
| 1200-1500A | 588 | 1315 | 1475 | 29 | 190 |
| 2000A | 658 | 1335 | 1495 | 32 | 205 |
订购须知
- 产品型号与电流比： 请注明所选 LB6-35 或 LABN6-35 型号与一次电流。
- 准确等级与输出容量： 如 0.5/10P1/10P2 等。
- 绝缘水平： 例如 40.5/95/185kV，及是否需要防污设计。
- 结构定制选项： 提供所需尺寸、材料或外形。
- 安装环境信息： 包括温度、海拔与户内/户外安装条件。
如需定制，请联系我们的技术团队获取详细解决方案。
