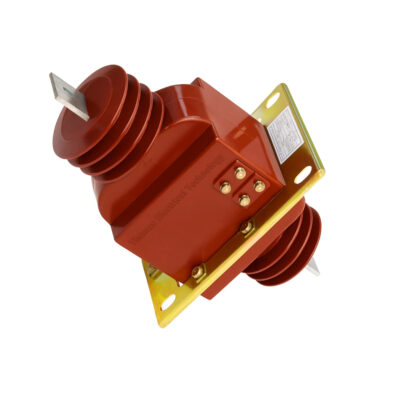

LA-10Q LAZB-10Q 墙穿式电流互感器, 环氧树脂全工况
LAJ-10、LAJ-10Q 和 LFZBJ-10KV 电流互感器为墙装式环氧树脂浇注绝缘产品。其中 LAJ-10Q 系列适用于各种工况环境，在复杂恶劣环境中依然表现稳定可靠。所有系列产品均适用于额定频率为 50Hz 或 60Hz、电压等级为 10kV 及以下的电力系统，是进行电能计量、电流测量及继...
LAJ-10、LAJ-10Q 和 LFZBJ-10KV 电流互感器为墙装式环氧树脂浇注绝缘产品。其中 LAJ-10Q 系列适用于各种工况环境，在复杂恶劣环境中依然表现稳定可靠。所有系列产品均适用于额定频率为 50Hz 或 60Hz、电压等级为 10kV 及以下的电力系统，是进行电能计量、电流测量及继电保护的理想选择，广泛应用于多种电气设备中，确保系统长期安全运行。

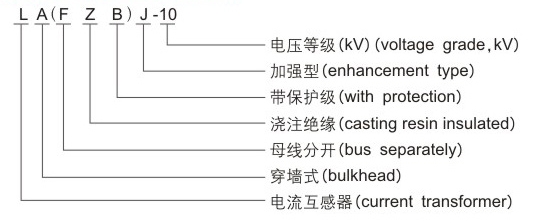

LAJ-10 LFZBJ-10 型号说明

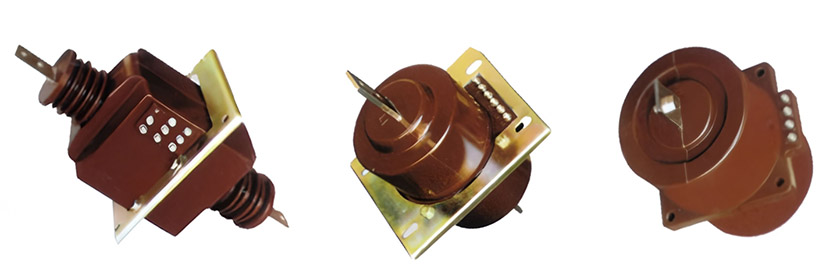

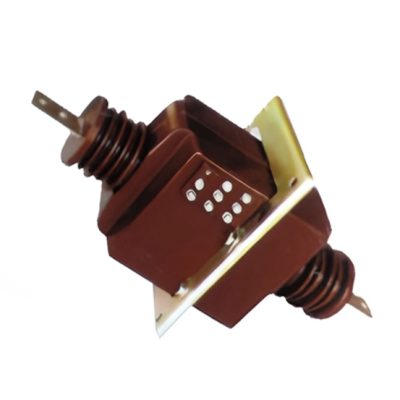

LAJ-10、LAJ-10Q、LFZBJ-10 电流互感器外观展示
使用环境条件
- 海拔： 不超过 1000 米
- 环境温度： -5°C 至 +40°C
- 相对湿度： 20°C 时 ≤90%
- 运行环境： 无腐蚀性气体、化学污染或影响绝缘性能的物质
- 运行稳定性： 结构设计防止振动或冲击导致的异常
- LAJ-10Q 特殊条件： 适用于多种恶劣工况，运行可靠性高
上述条件确保 LAJ-10 系列在多种配电应用中实现最佳性能与稳定性。
结构概览
LAJ-10、LAJ-10Q、LFZBJ-10 系列墙装式电流互感器共有单匝、多匝、母排型三种结构，均采用环氧树脂浇注工艺，具备良好的机械强度与绝缘性能。300A 及以下产品为半封闭结构，400~800A 为全密封结构，增强防护性能，适应复杂环境。
一次与二次绕组：
- 一次侧（P1、P2）： 母排从两端引出，方便墙装
- 二次侧（S1、S2）： 设置在底部安装侧，端子裸露，接线便捷
铁芯材质： 采用优质硅钢片，降低能量损耗，提升测量精度
标准规范： 符合 GB1208-1997 和 IEC60044-1 国际标准
典型应用： 适用于 10kV 配电系统的电流测量、电能计量和继电保护
技术参数
该系列支持 5A 至 3000A 的一次电流，提供 0.2S、0.2、0.5、10P10、10P15 等多种精度等级。短时热电流最高可达 40kA，动稳定电流达 90kA，确保复杂负载下的精确测量与安全保护。
| 额定一次电流 (A) | 精度等级组合 | 额定输出 (VA) | 短时热电流 (kA/1s) | 动稳定电流 (kA) | ||||
|---|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5~100 | 0.2S/0.2S 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 |
10 | 10 | 10 | 15 | 15 | 100 | 250 |
| 150 | 13.5 | 34 | ||||||
| 200 | 18 | 45 | ||||||
| 300 | 27 | 67 | ||||||
| 400 | 30 | 75 | ||||||
| 500 | 36 | 90 | ||||||
| 600 | ||||||||
| 750 | 40 | |||||||
| 800 | ||||||||
| 1000 | – | – | ||||||
| 2000~3000 | – | |||||||
支持定制： 可根据不同工况定制电流比、输出容量及结构形式。欢迎联系我司，获取定制设计与技术支持。

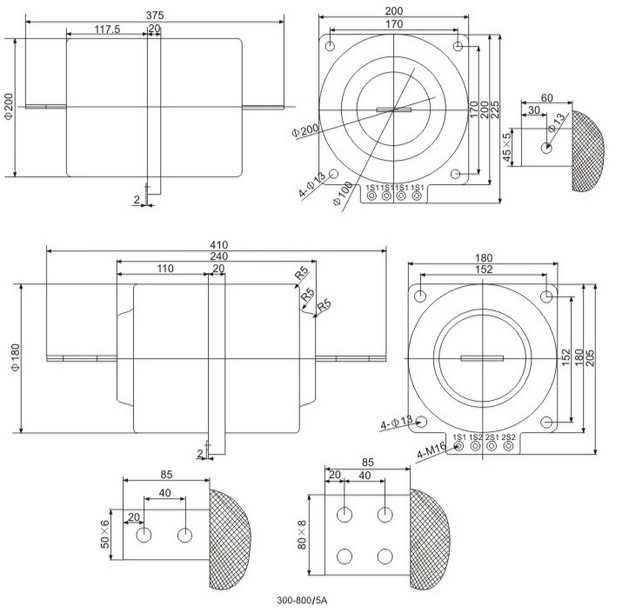

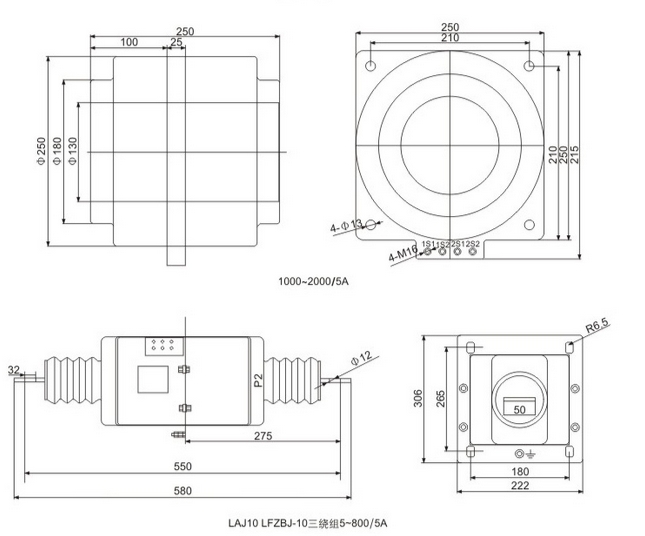

外形与安装尺寸
