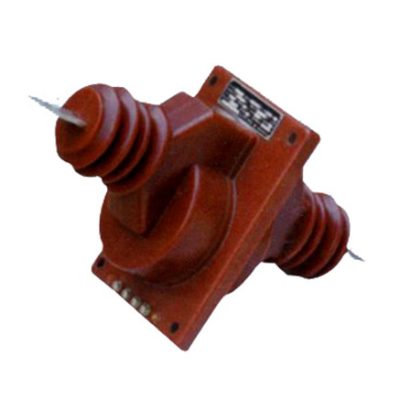

LA-10Q 全封闭型电流互感器 LAZB-10Q 穿墙式环氧树脂
LA-10Q 与 LAZB-10Q 电流互感器是一种环氧树脂浇注、穿墙式电流互感器，适用于 10kV 电力系统，额定频率为 50Hz 或 60Hz。该系列产品提供单匝、多匝、母排等结构形式，具备较高的爬电距离和出色的防污、防潮能力，广泛应用于电能计量、电流测量与继电保护场合。 LA-10Q、LAZB...
产品 | 介绍
LA-10Q 与 LAZB-10Q 电流互感器是一种环氧树脂浇注、穿墙式电流互感器，适用于 10kV 电力系统，额定频率为 50Hz 或 60Hz。该系列产品提供单匝、多匝、母排等结构形式，具备较高的爬电距离和出色的防污、防潮能力，广泛应用于电能计量、电流测量与继电保护场合。

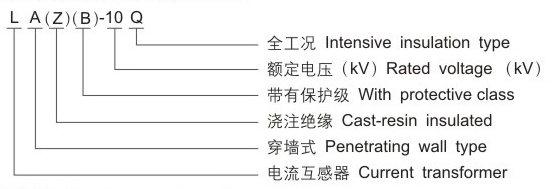

LA-10Q、LAZB-10Q 型号说明
使用条件
- 海拔高度： 不超过 1000 米
- 环境温度： -5°C 至 +40°C
- 相对湿度： 20°C 条件下最大 85%
- 使用环境： 无腐蚀性气体、重污染物或化学物质
- 抗污性能： 适用于高湿与轻度污染环境
- 抗振能力： 安装稳定，耐冲击与震动
结构概览
LA-10Q 和 LAZB-10Q 为墙装式结构，包含单匝、多匝及母排形式，采用整体环氧树脂封装技术，将一次绕组、二次绕组与铁芯一体化成型，具有优良的绝缘与防潮性能，适应复杂工况。
绕组结构：
- 一次侧（P1, P2）： 母排双端引出，便于墙体穿装
- 二次侧（S1, S2）： 端子裸露，安装底部方便接线与维护
铁芯材质： 采用优质硅钢片，降低能耗，提升测量精度
标准兼容： 符合 GB1208-1997 与 IEC60044-1 国际标准
技术参数
LA-10Q 电流互感器支持 5A~400A 的一次电流与 5A 的二次输出。提供 0.2/10P10、0.5/10P10、10P15 等精度等级，额定输出为 10VA（测量等级）、15VA（保护等级），绝缘等级为 12/42/75kV，部分放电小于 20pC，适用于 II 级污染环境。
| 额定变比 (A) | 精度等级 | 额定输出 (VA) | 热稳定电流 (kA/1s) | 动稳定电流 (kA) | ||||
|---|---|---|---|---|---|---|---|---|
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5/5 | 0.2/10P10 0.2S/10P10 0.5/10P10 10P15 |
10 | 10 | 10 | 15 | 15 | 0.5 | 0.8 |
| 10/5 | 0.9 | 1.6 | ||||||
| 15/5 | 1.4 | 2.4 | ||||||
| 20/5 | 1.8 | 3.2 | ||||||
| 30/5 | 2.7 | 4.8 | ||||||
| 40/5 | 3.6 | 6.4 | ||||||
| 50/5 | 4.5 | 8 | ||||||
| 75/5 | 6.8 | 12 | ||||||
| 100/5 | 9 | 16 | ||||||
| 150/5 | 13.5 | 24 | ||||||
| 200/5 | 18 | 26 | ||||||
| 300/5 | 22.5 | 40.5 | ||||||
| 400/5 | 30 | 54 | ||||||
定制服务： 可根据项目需求定制电流比、精度等级与输出容量。欢迎联系我们获取定制方案。
外形与安装尺寸

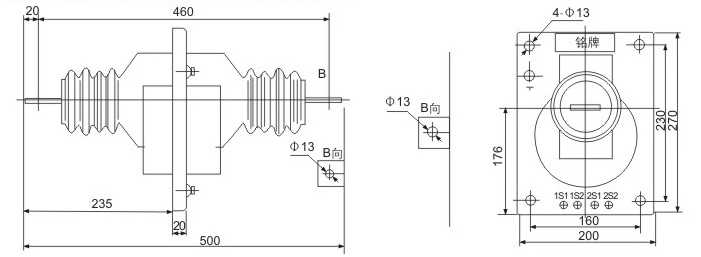

LA-10Q、LAZB-10Q 电流互感器 外形与安装尺寸图
常见问题 FAQ
- 适用于哪些场景？ 适用于工业与电力系统中的 10kV 电流测量、电能计量与继电保护。
- 环氧树脂结构有哪些优势？ 具备优良绝缘、防潮防污能力，适应严苛环境，延长使用寿命。
- 能否定制？ 支持电流比、精度等级、结构形式等多方面定制。
- 安装时有哪些安全要求？ 确保一次与二次回路正确连接，接地良好，严禁开路运行。
- 是否符合国际标准？ 符合 IEC60044-1 与 GB1208-1997 标准。
- 最大支持多少电流？ 支持最高 400A 一次电流，热稳定 30kA，动稳定 54kA。
