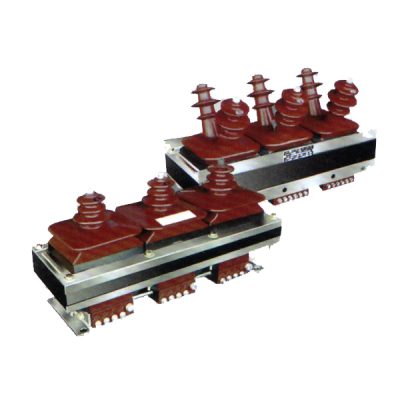

JSZW3-10 户内三相环氧树脂组合电压互感器
产品概述 JSZW3-10 户内三相环氧树脂组合电压互感器是一款高性能干式互感器，专为10kV电力系统设计。采用环氧树脂浇注结构，提升绝缘性能、耐用性及室内使用的可靠性。 该产品提供两种接线配置：Yo/Yo/[（JSZW3-10）与 Yo/Yo/Yo/[（JSZW3-10F），适用于额定频率为50H...
产品 | 介绍
产品概述
JSZW3-10 户内三相环氧树脂组合电压互感器是一款高性能干式互感器，专为10kV电力系统设计。采用环氧树脂浇注结构，提升绝缘性能、耐用性及室内使用的可靠性。
该产品提供两种接线配置：Yo/Yo/[（JSZW3-10）与 Yo/Yo/Yo/[（JSZW3-10F），适用于额定频率为50Hz或60Hz的系统中进行电压监测、电能计量及继电保护。结构坚固，运行稳定，即使在严苛环境下也能确保长期安全与高效运行。

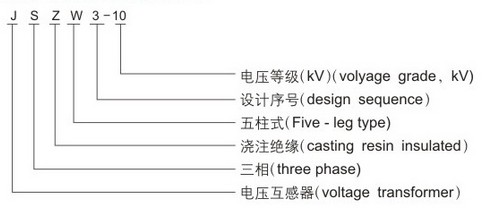

型号含义
使用环境条件
- 海拔：≤ 3000 米
- 温度范围： -5°C 至 +40°C
- 相对湿度： ≤85%（20°C条件下）
- 安装环境： 无腐蚀性气体与导电性粉尘污染
技术参数
- 标准： 符合 GB1207 和 IEC60044-2
- 额定绝缘水平： 12/42/75 kV 或 7.2/32/60 kV
- 额定频率： 支持 50Hz / 60Hz
| 型号 | 额定电压比 (V) | 准确等级及额定输出 (VA) | 最大输出 (VA) | 绝缘等级 (kV) | |||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JSZW3-10 | 10000/3/100/3/100/3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW3-6 | 6000/3/100/3 | 7.2/32/60 | |||||
| JSZW3-3 | 3000/3/100/3 | 3.6/20/40 | |||||
注意： 互感器运行电压不应超过额定断路器操作电源的15%。

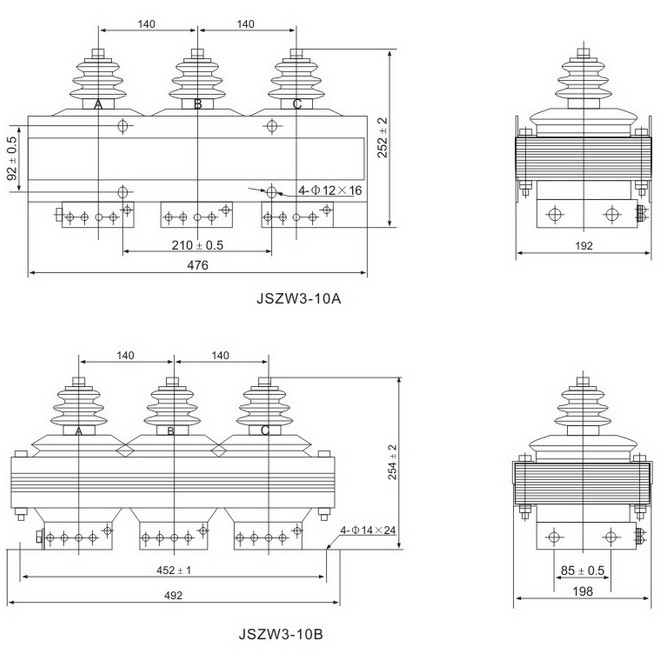

安装外形图
订购须知
订购JSZW3-10组合电压互感器时，请提供以下信息：
- 电压比与电流比： 请确认互感器的电压、电流比，以便匹配使用场景。
- 准确等级： 请指定所需的准确等级（如0.2、0.5），以保证测量精度。
- 绝缘等级与耐压参数： 提供预期的绝缘等级与耐压指标。
- 定制要求： 如需非标尺寸、特殊环境适配或结构要求，请详细说明。
如有进一步技术需求，请与我方技术支持团队联系。
常见问题（FAQs）
- JSZW3-10 提供哪种接线方式？
支持 Yo/Yo/[ 与 Yo/Yo/Yo/[ 配置，适用于三相能源计量与继电保护。 - 该产品主要用于哪些场景？
适用于10kV室内配电系统，用于电压测量、电能计量及保护。 - 能否进行定制化配置？
可以。支持电压比、绝缘等级、精度等级、接线方式等方面的定制。 - 该产品符合哪些标准？
符合 GB1207 与 IEC60044-2 国际标准，确保使用安全、性能可靠。 - 日常维护工作有哪些？
建议定期检查外壳清洁度、运行状态、电连接是否牢固。 - 环氧树脂浇注有何优势？
具备高机械强度、优良绝缘性能、抗潮湿和抗污染能力，保障设备长期稳定运行。
