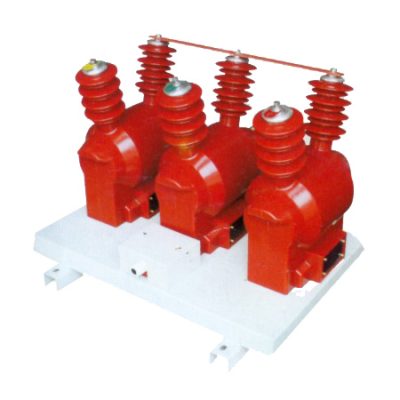

JSZW-10R 户外环氧树脂组合电压互感器 |
产品概述 JSZW-10R 户外高压组合电压互感器专为 10kV 户外电力系统的高性能应用而设计。该先进互感器将电压与电流测量功能集成于一体，可实现精准的电能计量、电压监测与继电保护，结构紧凑，性能稳定。 其主要特点包括全封闭环氧树脂结构，具备卓越的绝缘能力与防护性能，适用于各种户外环境。互感器支持...
产品概述
JSZW-10R 户外高压组合电压互感器专为 10kV 户外电力系统的高性能应用而设计。该先进互感器将电压与电流测量功能集成于一体，可实现精准的电能计量、电压监测与继电保护，结构紧凑，性能稳定。
其主要特点包括全封闭环氧树脂结构，具备卓越的绝缘能力与防护性能，适用于各种户外环境。互感器支持 Yo/Yo/[ 和 Yo/Yo/Yo/[ 接线配置，适应多种电力网络。同时内置熔断器设计，提升运行安全性并简化维护流程。
JSZW-10R 能在恶劣环境下长期运行，广泛应用于农村电网与工业配电系统中，特别适用于对电能精密计量、电压调节与保护要求较高的户外场合。

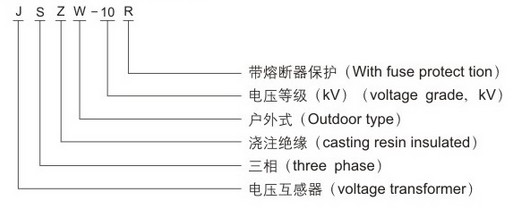

JSZW-10R 型号含义
技术参数
| 型号 | 额定电压比 (V) | 准确度等级与额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) | |||
|---|---|---|---|---|---|---|---|
| 0.2 级 | 0.5 级 | 1.0 级 | 6P | ||||
| JSZW-10R | 10000/3/100/3/100/3 | 15 | 30 | 60 | 50 | 300 | 12/42/75 |
| JSZW-6R | 6000/3/100/3 | 7.2/32/60 | |||||
| JSZW-3R | 3000/3/100/3 | 3.6/20/40 | |||||

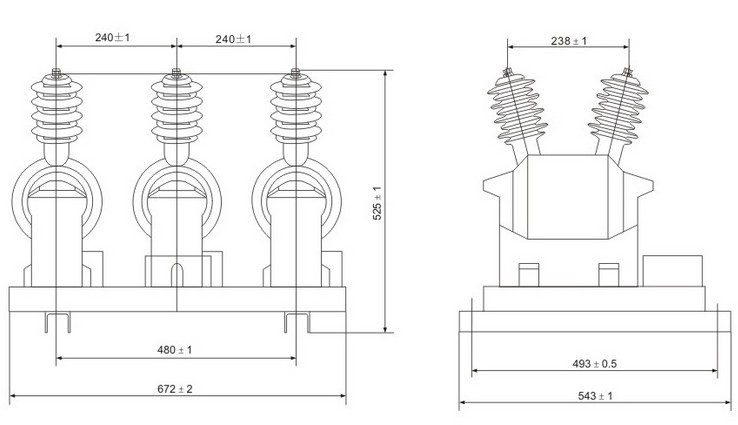

外形尺寸与安装图
图示为 JSZW-10R 组合电压互感器的外形尺寸与安装示意。

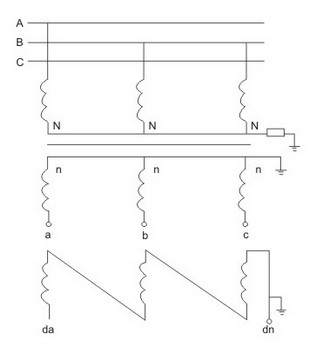

接线原理图
订购须知
在订购 JSZW-10R 组合电压互感器时，请提供以下信息：
- 电压比： 请明确一次与二次电压比（如 10kV/100V 或 10kV/220V）。
- 准确度等级： 指定所需的精度等级（如 0.2、0.5）。
- 额定输出： 提供所需输出功率（如 15 VA、30 VA）。
- 接线方式： 明确 Yo/Yo/[ 或 Yo/Yo/Yo/[ 类型。
- 使用环境： 包括环境温度、海拔与湿度要求等。
- 定制需求： 如需特殊绝缘水平或附加安全功能，请说明具体要求。
如需技术支持或定制方案，请联系我司工程师。
常见问题解答（FAQs）
1. JSZW-10R 支持哪些接线方式？
支持 Yo/Yo/[ 与 Yo/Yo/Yo/[ 接线配置，适用于不同类型的高压配电系统。
2. JSZW-10R 的主要应用领域有哪些？
主要用于 10kV 户外电力系统的能量计量、电压调节和继电保护，适用于农村和工业电网。
3. 环氧树脂结构的优势是什么？
提供优异的绝缘性能、防潮性能以及环境耐受性，确保产品长期可靠运行。
4. 是否可以根据特殊要求进行定制？
可以，根据项目需求定制电压比、准确度等级、接线方式与绝缘水平。
5. JSZW-10R 的维护频率如何？
维护需求低，主要为定期检查清洁状态、熔断器完整性与运行状态。
6. 为什么 JSZW-10R 适合户外应用？
其全封闭结构、内置保护设计与强适应环境能力，使其在复杂户外条件下运行稳定、安全可靠。
