JSZW-10 三相室内环氧树脂电压互感器产品概述

JSZW-10 系列电压互感器为三相、室内型互感器，采用环氧树脂浇注绝缘结构，适用于额定电压为 10kV、频率为 50Hz 的电力系统。主要用于中性点不接地系统中的电压测量、电能计量及继电保护。其绝缘性能优异，测量精准，保障系统安全运行，是中压系统中注重稳定性与安全性的理想选择。

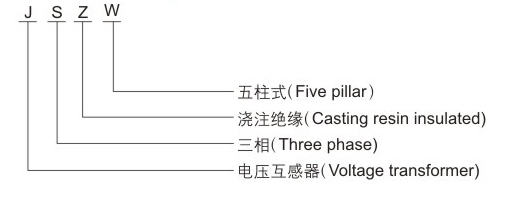

JSZW-10 三相电压互感器型号含义

使用条件

1. 环境温度： -5°C ~ +40°C，日平均不超过 35°C
2. 海拔高度： ≤2000 米（超过请注明）
3. 相对湿度： 日平均 ≤95%，月平均 ≤90%
4. 抗震性能： 满足工业设备抗震标准

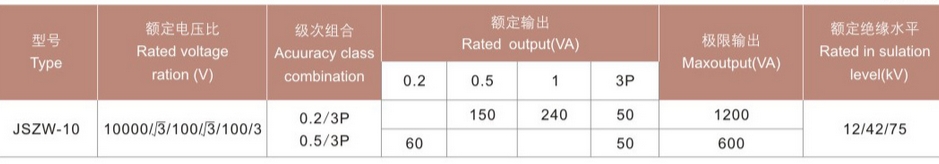

结构特点与技术参数

1. 负载功率因数： COSФ = 0.8（滞后）
2. 爬电距离： 满足 II 级污染等级
3. 产品标准： 符合 GB20840.3-2013、GB20840.1-2010 电压互感器标准

安装外形尺寸

说明：如需定制，请提供以下参数信息：

1. 型号与电压比： 例如 JSZW-10，额定电压比如 10000/100
2. 精度等级与二次输出： 比如 0.2 或 0.5 精度等级及对应输出
3. 绝缘等级与环境条件： 例如 12/42/75 kV，使用环境如温度、湿度、污染等级等

常见问题 FAQ

1. 适用场景有哪些？
   JSZW-10 适用于 10kV 中压系统的电压监测、电能计量和继电保护，特别适合中性点不接地系统。
2. 环氧树脂绝缘优势是什么？
   具备优良的防潮、防老化能力，适合室内复杂环境，稳定性强。
3. 是否支持定制？
   可定制电压比、输出容量、精度等级等，满足个性化项目需求。
4. 使用环境限制有哪些？
   环境温度 -5~+40℃，湿度 ≤95%，海拔不超过2000m。
5. 如何保障系统安全运行？
   三相设计增强系统平衡性，提升非接地系统的保护与测量精度。
6. 需要维护吗？
   维护量小，仅需定期清洁检查，保持表面清洁及接线牢靠。
