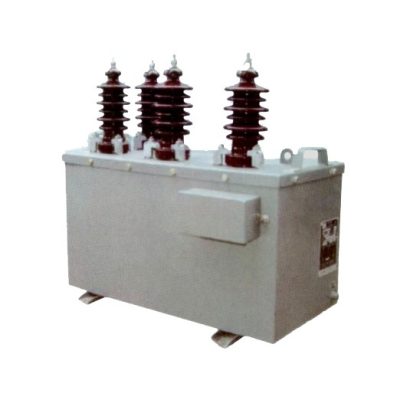

JSZW-10 三相户外环氧树脂电压互感器概述
JSZW-10 是一款适用于 10kV 电力系统的户外电压互感器，额定频率为 50Hz。该产品采用环氧树脂整体浇注结构，并经过密封处理，适合在多种户外条件下使用，主要用于户外系统中的电压测量与电能计量。

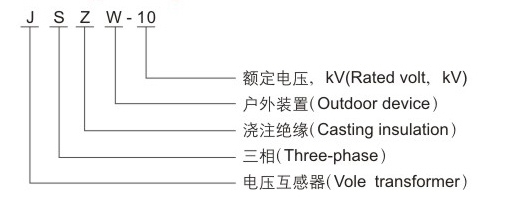

JSZW-10 型号含义
JSZW-10 使用条件
- 海拔高度：不超过 3000 米
- 环境温度：-5℃ 至 40℃
- 相对湿度：在 20℃ 时日平均不超过 85%
- 安装环境：无腐蚀性气体
JSZW-10 结构说明
JSZW-10 电压互感器采用户外环氧树脂（德国 CY160 材料）整体浇注，并配备密封支撑结构，结构紧凑，适应不同气候条件。其壳体具有一定的抗污染、抗紫外线和温度承受能力，适用于气温较高的地区。
铁芯采用 C 型结构，磁性能良好。一次和二次绕组共同浇注于本体中，外部配有底板、接线盒及标准安装孔，便于安装固定。
JSZW-10 技术参数
- 爬电距离：符合污染等级 II 要求
- 负载功率因数：COS φ = 0.8（滞后）
- 执行标准：GB20840.3-2013、GB20840.1-2010《电压互感器》
- 主要技术数据：见下表
| 型号 | 额定电压比 (V) | 准确等级 | 额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) | ||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 3P | |||||
| JSZW-6 | 6000/3 /100/3 /100/3 | 0.2 | 75 | 120 | 120 | 960 | 7.2/32/60 |
| JSZW-10 | 10000/3 /100/3 /100/3 | 0.5 | 75 | 120 | 120 | 960 | 12/42/75 |
说明：
- 可根据用户需求定制特殊规格或更高精度的产品
- 运行中只能使用一种电压比，多个电压比不能同时使用

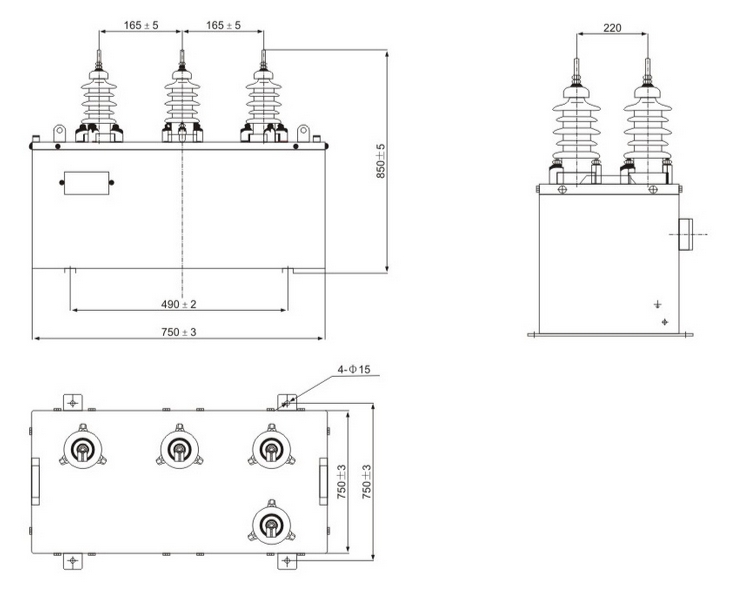

安装外形尺寸
定制选项
如需 JSZW-6 与 JSZW-10 产品满足您的特定应用，请提供以下信息：
- 型号与电压比：如 JSZW-6 或 JSZW-10，电压比 6000/3 /100/3 或 10000/3 /100/3
- 准确等级与输出容量：如 0.2、0.5 精度等级，对应输出 VA 数值
- 绝缘等级与使用环境：如 12/42/75 kV 等级，使用温度、湿度及污染等级等信息
如需选型建议或定制服务，请与我司技术团队联系。
常见问题（FAQs）
- JSZW-10 电压互感器主要适用于哪些场景？
适用于运行电压为 10kV 的户外电力系统，用于电压测量、电能计量及继电保护。 - 环氧树脂结构有何作用？
具备一定的绝缘、防紫外线与防潮能力，适用于户外温湿度变化的工作环境。 - 可否按需定制？
支持根据实际需要定制电压比、输出容量、绝缘等级等参数。 - 适用环境条件有哪些？
可在 -5℃ ~ +40℃ 温度下运行，适用于海拔不超过 3000 米的区域，满足 II 级污染标准。 - 产品的安全性如何保障？
采用全封闭结构，符合相关标准，适用于中压配电系统。 - 是否需要频繁维护？
通常仅需定期清洁表面杂质与做例行检查，维护工作量较少。
