JSZV12-20R 三相环氧树脂电压互感器（带熔断器）

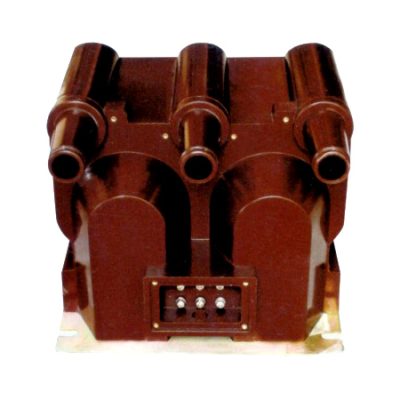

产品概述 JSZV12-20R 三相环氧树脂组合式电压互感器（带熔断器）专为 XGW-12 户外交流固定式金属封闭开关设备设计，具备初级绕组内置熔断器保护。该型号不仅可输出 100V 测量电压，还可提供 220V 操作电源，为断路器提供稳定供电，确保运行可靠与效率。 JSZV12-20R 型号说明 ...
产品概述
JSZV12-20R 三相环氧树脂组合式电压互感器（带熔断器）专为 XGW-12 户外交流固定式金属封闭开关设备设计，具备初级绕组内置熔断器保护。该型号不仅可输出 100V 测量电压，还可提供 220V 操作电源，为断路器提供稳定供电，确保运行可靠与效率。

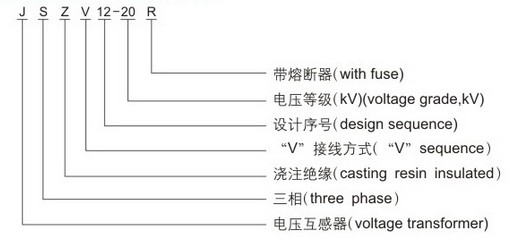

JSZV12-20R 型号说明
结构说明
JSZV12-20R 室内全封闭环氧树脂三相组合电压互感器采用熔断器保护设计，结构紧凑、性能可靠。其初级绕组集成熔断器，并采用“V”型接线方式，增强系统安全性与功能性。
产品外壳为环氧树脂整体浇注，完全封闭结构，具备优异的绝缘性能。熔断器位于一次输出端，便于更换。其额定电流匹配短路承载能力，实现紧凑结构下的最大效率。
除输出 100V 测量电压外，还配备 110V 与 220V 输出端子，可为控制回路提供稳定电源，是紧凑型高性能多功能电压转换的理想选择。
运行条件
- 温度范围：-5°C 至 +40°C
- 海拔：≤1000 米
- 湿度：环境相对湿度不超过 80%
- 环境要求：不得存在腐蚀性气体、蒸汽或沉积物
- 防尘性：不适用于存在碳尘或金属导电粉尘的区域
- 抗振稳定性：适用于无剧烈振动或冲击的安装环境
技术参数
- 负载功率因数：COSΦ = 0.8（滞后）
- 使用海拔：≤1000m，符合污染等级 II
- 执行标准：符合 GB1207-1997 电压互感器标准
| 型号 | 额定电压比 (V) | 准确级与额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) | |
|---|---|---|---|---|---|
| 0.2级 | 0.5级 | ||||
| JSZV12-20R | 20000/100 | 30 | 50 | 500 | 24/65/125 |
| JSZV12-20R | 20000/100/100 | 20 | 600 | ||
| JSZV12-20R | 20000/220 | 20 | |||
| JSZV12-20R | 20000/100/220 | 20 | |||

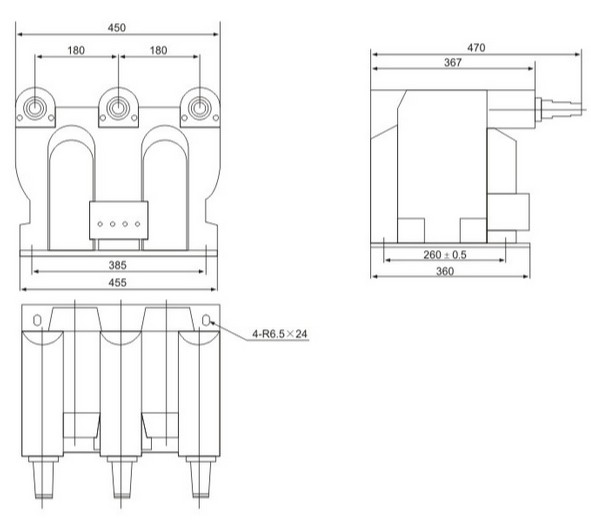

外形与安装尺寸

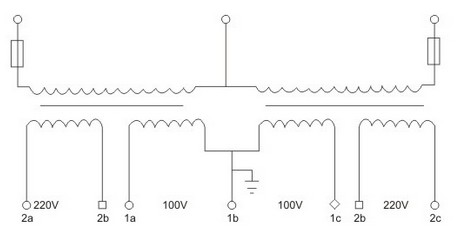

接线原理图
订购须知
- 电压与接线方式：请确保使用环境为 10kV 系统，并明确“V”型接线或单相应用。
- 使用功能：请明确为电压测量、计量或提供辅助电源（如 100V/220V）。
- 运行环境：核实安装现场的温度、湿度与海拔条件。
- 安全特性：确认熔断器保护及维护要求。
特殊需求：如有特殊要求，请联系技术人员提供定制方案。
常见问题解答（FAQs）
1. JSZV12-20R 的主要应用场合有哪些？
JSZV12-20R 适用于 XGW-12 户外交流固定式开关柜，是 10~20kV 系统中电压测量、电能计量及辅助供电的理想选择。
2. 熔断器如何提升系统安全性？
内置熔断器可有效防止初级绕组短路，提升安全性，降低系统故障风险。
3. 能否在高湿环境中使用？
可用于湿度不超过 80% 的场所，前提是无腐蚀性气体或导电性粉尘。
4. 是否支持定制？
支持，包括温度范围拓展、电压输出组合调整、高海拔适配等。
5. 如何保证绝缘性能？
产品采用环氧树脂整体浇注工艺，具备优异的绝缘性、耐潮与抗老化能力，适用于长期高要求使用场景。
6. 与传统电压互感器相比优势在哪里？
结构紧凑、功能集成，内置熔断器易于维护，符合国际标准，是高性价比的现代配电系统解决方案。
