JSZV12-10R 户内全封闭组合电压互感器 （带熔断器）
JSZV12-10R 组合电压互感器概述 JSZV12-10R 组合电压互感器是一款高性能的室内型带熔断器组合式电压互感器，适用于额定电压 10kV 及以下、频率为 50Hz 的电力系统。该产品提供可靠的电压测量、电能计量与绝缘保护，广泛应用于多种场景。采用三相 “V” 型接线方式，也可作为两个独立...
JSZV12-10R 组合电压互感器概述
JSZV12-10R 组合电压互感器是一款高性能的室内型带熔断器组合式电压互感器，适用于额定电压 10kV 及以下、频率为 50Hz 的电力系统。该产品提供可靠的电压测量、电能计量与绝缘保护，广泛应用于多种场景。采用三相 “V” 型接线方式，也可作为两个独立的单相设备使用，满足多样化运行需求。
本互感器具备双功能输出：100V 精密测量用，220V 用作控制系统辅助电源，提升整体功能性。产品采用全封闭环氧树脂浇注结构，并选用优质冷轧硅钢片磁芯，具备优异的绝缘性能、防潮性与耐老化特性，适应严苛环境下稳定运行。
在安全方面，A、B、C 三相初级绕组均集成短路保护熔断器，有效防止故障扩散。二次接线端子设计便于快速更换熔断器，且不会影响设备正常运行，提升了维护效率。
JSZV12-10R 结构紧凑、功能双重，是室内 10kV 系统中对电压测量、运行可靠性和耐久性要求高的理想解决方案。
主要应用与功能特点：
- 适用于 10kV 室内电力系统
- 双输出功能：100V（测量），220V（控制电源）
- 全封闭环氧树脂结构，绝缘强、防潮性强
- 集成熔断器短路保护，提升使用安全性
- 维护便捷，二次端子可快速更换熔断器

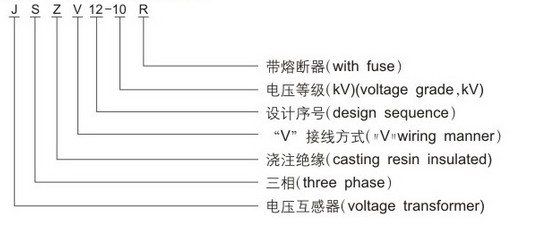

JSZV12-10R 型号含义
JSZV12-10R 使用条件
- 环境温度： -5°C 至 +40°C
- 海拔高度： ≤1000 米
- 相对湿度： ≤80%
- 环境要求： 无腐蚀性气体、蒸汽和沉积物
- 粉尘要求： 无导电性粉尘（如碳、金属）
- 振动冲击： 无剧烈振动与冲击
JSZV12-10R 技术标准
- GB/T20840.3-2013：电磁式电压互感器
- GB/T20840.4-2015：组合互感器
- GB311.1-2012：高压输电设备绝缘配合
- JJG314-2010：电压互感器检定规程
表格一：断路器操作电源用电压互感器技术参数
| 型号 | 额定电压比 (V) | 准确度等级与额定输出 (VA) | 短时最大输出功率 (VA) | 额定绝缘水平 (kV) | |
|---|---|---|---|---|---|
| JSZV12-10R | 10/0.1/0.22 | 0.2 | 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0.1/0.1 | 0.2 | 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0.1/0.31 | 0.2 | 20 | 2×400 | 7.2/32.60 |
| JSZV12-3R | 3/0.1/0.1 | 0.2 | 20 | 2×400 | 3.6/25/40 |
| JSZV12-10R | 10/0.1 | 0.2 | 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0.1 | 0.2 | 20 | 500 | 7.2/32.60 |
注：断路器操作电源的电压耐受不应超过额定值的 15%。
表格二：测量用电压互感器技术参数
| 型号 | 额定电压比 (V) | 准确度等级与额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) | |
|---|---|---|---|---|---|
| 0.2 级 | 0.5 级 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 | 500 | 12/42/75 |
| JSZV-10-10R | 10000/100 | 20 | 60 | 500 | 12/42/75 |
| JSZV12-6R | 6000/100 | 20 | 60 | 500 | 7.5/32.60 |

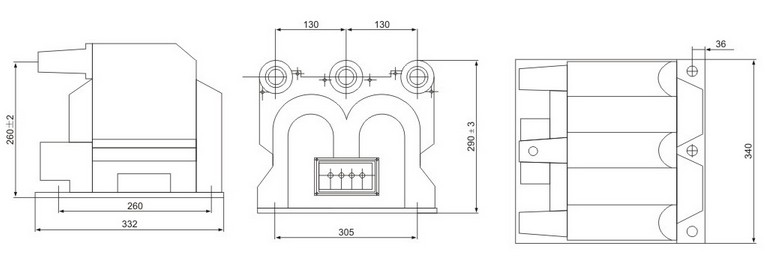

外形尺寸与安装图

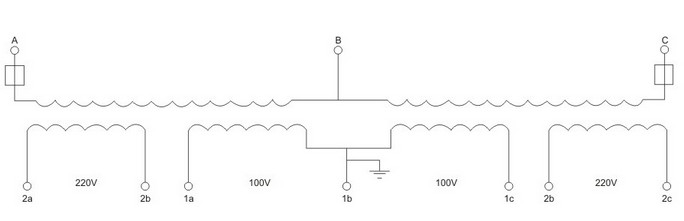

原理接线图
订购指南与定制需求
订购时请确认以下内容：
- 电压等级与接线方式： 是否兼容 10kV 系统，是否为 “V” 型或单相接线
- 使用场景： 测量、电能计量或辅助电源用途（100V/220V）
- 使用环境： 温度、湿度、海拔等是否符合规定
- 安全性能： 是否需要熔断器保护与易维护结构
如需特殊定制：
- 拓展温度使用范围
- 输出电压、电流比定制
- 用于高污染或重腐蚀环境的结构加固
请联系我司技术团队以获取个性化方案。
常见问题解答（FAQs）
1. JSZV12-10R 适合哪些场景？
适用于室内 10kV 三相交流系统的电压测量、电能计量和辅助电源输出。
2. 可以定制特殊参数吗？
支持根据客户要求定制电压比、温度范围与特殊防护结构。
3. 是否具备安全保护？
产品自带熔断器保护，熔断器可轻松更换，不影响运行。
4. 使用环氧树脂的优势？
绝缘强、防潮性好、耐老化，适用于复杂环境。
5. 是否需要频繁维护？
维护需求低，只需定期检查与更换熔断器即可。
