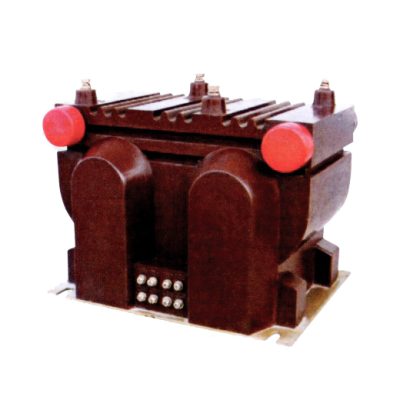

SZV1-10R JSZV2-10R JSZV3-10R 环氧树脂电压互感器, 10kV三相
JSZV系列环氧树脂电压互感器概述 JSZV 系列（JSZV1-10R、JSZV2-6.10R、JSZV3-3.6.10R）电压互感器采用环氧树脂绝缘设计，适用于额定电压为 3kV、6kV 和 10kV 的中压系统，频率为 50Hz 或 60Hz。该系列产品主要用于电压测量、电能计量及继电保护，在室...
产品 | 介绍
JSZV系列环氧树脂电压互感器概述
JSZV 系列（JSZV1-10R、JSZV2-6.10R、JSZV3-3.6.10R）电压互感器采用环氧树脂绝缘设计，适用于额定电压为 3kV、6kV 和 10kV 的中压系统，频率为 50Hz 或 60Hz。该系列产品主要用于电压测量、电能计量及继电保护，在室内电力系统中具备良好的运行稳定性与适应性。
主要特性：
- 环氧树脂绝缘：具有较强的电气绝缘和机械强度，适用于多种环境条件。
- 全封闭结构：紧凑设计，适合室内安装，可有效防尘防潮。
- 广泛适用：适用于 10kV 及以下中压系统，频率为 50Hz 或 60Hz。
- 标准符合：依据 IEC186 和 GB1207-2006 标准生产。
- 应用场景：变电站、工业配电系统、中压计量与保护系统。

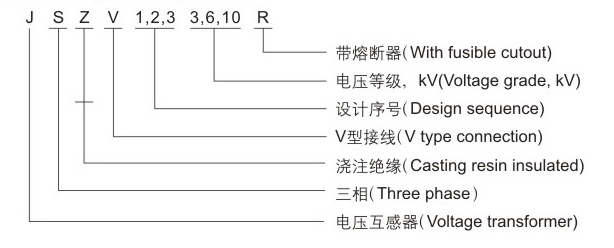

JSZV 系列型号含义
使用条件
- 环境温度：-5°C ～ +40°C
- 海拔高度：不超过 1000 米
- 相对湿度：≤95%，不结露
- 污染等级：II 级
- 安装方式：室内竖直安装
结构说明
JSZV1-10R 和 JSZV2-10R 系列产品采用全封闭环氧树脂浇注设计，适用于中压系统电压测量和继电保护。
核心结构特点：
- 一次绕组含熔断器保护：带熔断器设计，便于维护，提升运行安全性。
- 全封闭环氧结构：耐潮、防尘、绝缘性能稳定。
- 标准二次输出电压：可输出 100V、110V 或 220V，用于测量仪表和运行设备。
- 紧凑安装：节省安装空间，便于集成于配电柜系统中。
- 适配短路保护能力：熔断器参数与短路承载能力匹配。

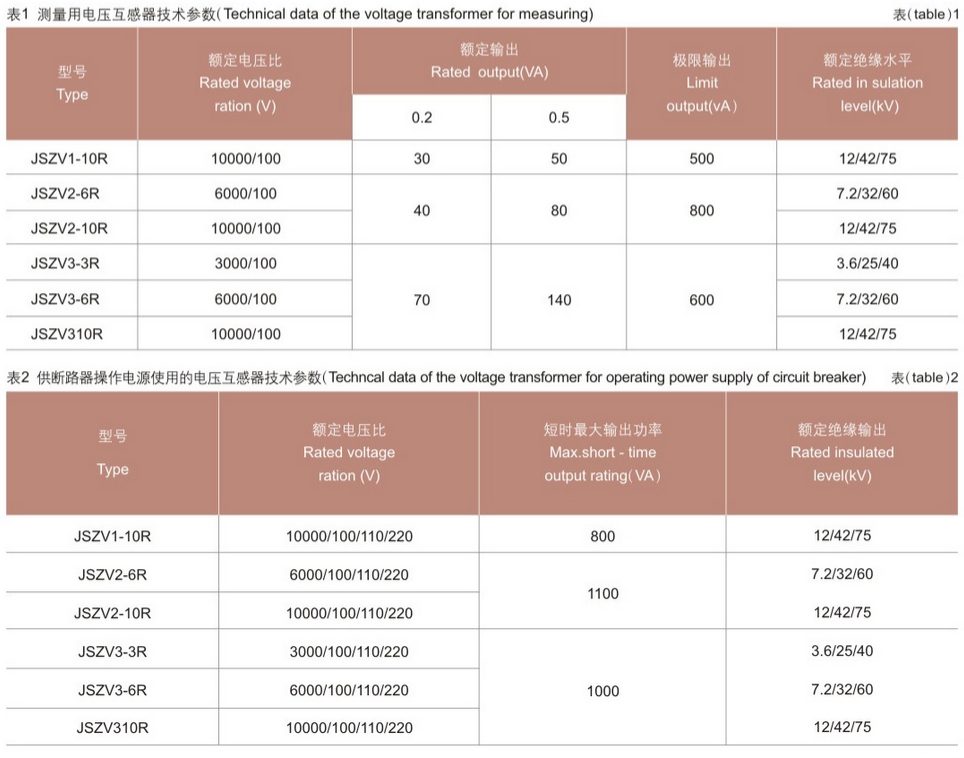

技术参数
- 执行标准：GB20840.3-2013，GB20840.1-2010
- 局部放电：符合 GB20840 要求
- 熔断器型号：XRNP□-12，额定电流 0.2A，分断能力 50kA
执行标准：GB20840.3-2013，GB20840.1-2010
局部放电：符合 GB20840 要求
熔断器型号：XRNP□-12，额定电流 0.2A，分断能力 50kA
注意事项：
注意事项：
- 定制支持：可根据用户需求提供定制电压比、准确等级及输出参数。
- 单一比值运行：建议每次仅使用一个额定比值，避免同时启用多个电压比。
接线原理图

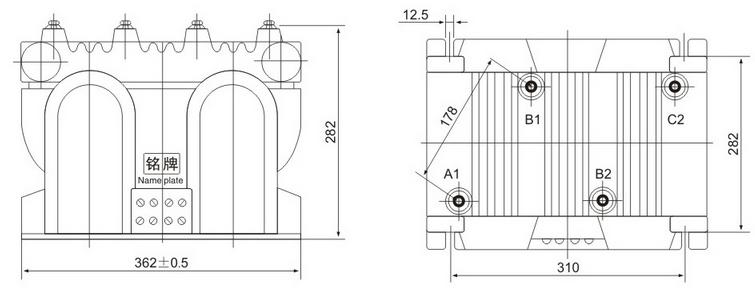

安装尺寸图
订货须知
- 型号与电压比：如 JSZV1-10R，电压比 10000/3 / 100/3 / 100/3
- 准确等级与输出：如 0.2 或 0.5，输出为 75VA、120VA 等
- 绝缘水平与工作环境：如 12/42/75kV，同时说明温度、湿度与污染等级
