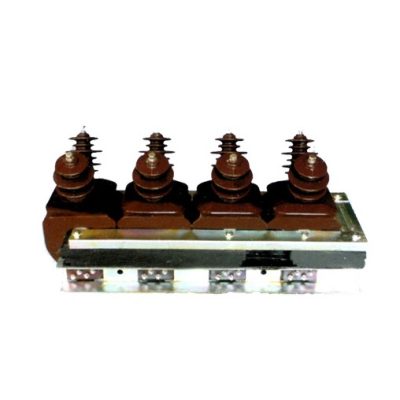

JSZF-3、6、10kV 半封闭环氧树脂电压互感器概述
JSZF-3、6、10kV 半封闭式环氧树脂电压互感器，适用于中压电力系统中的电压测量、电能计量与继电保护。产品采用耐用的环氧树脂绝缘结构，具备良好的电气性能与结构强度，适用于额定电压为 3kV、6kV、10kV 的系统。其紧凑的半封闭式设计有助于提升安装便捷性，同时增强运行安全性与使用效率。
JSZF 系列产品符合相关标准，适用于变电站、工业设施及其他配电基础场景，可提供较高的测量精度与运行可靠性。

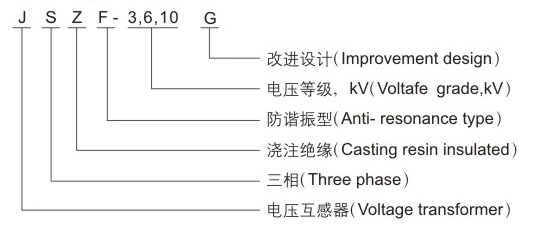

JSZF-3、6、10 型号含义
使用条件
- 额定频率： 50Hz
- 环境温度： -5°C 至 +40°C
- 海拔高度： ≤1000m（如需用于高海拔地区可定制）
- 相对湿度： ≤95%，无凝露
- 污染等级： 适用于轻度至中等污染环境，建议室内使用
- 安装方式： 推荐垂直安装以发挥性能
结构说明
JSZF-3 与 JSZF-6 产品将三相三极结构与单相双极结构结合。其中三相部分 N 端未接地，单相部分串联后，其 O 端在故障时需接地，以配合系统接地保护装置，避免设备损坏并保障正常运行。结构设计简洁可靠，适用于中压配电系统中的测量与保护任务。
技术参数
- 爬电距离： 满足 II 级污染等级要求
- 负载功率因数： COS φ = 0.8（滞后）
- 执行标准： GB20840.3-2013 和 GB20840.1-2010
| 型号 | 额定电压比（V） | 额定输出（VA） | 极限输出（VA） | 额定绝缘水平（kV） | ||||
|---|---|---|---|---|---|---|---|---|
| 0.2级 | 0.5级 | 1级 | 3级 | 6P | ||||
| JSZF-3 | 3000/3 /100/3 /100/3 | 60 | 150 | 300 | 450 | 50 | 1000 | 3.6/2.5/40 |
| JSZF-6 | 6000/3 /100/3 /100/3 | 7.2/32/60 | ||||||
| JSZF-10 | 10000/3 /100/3 /100/3 | 75 | 12/42/75 | |||||
- 定制支持：JSZF-3、JSZF-6 和 JSZF-10 可根据应用需求定制高精度版本或特殊参数。
- 单变比运行： 每台 JSZF 产品仅支持单一电压比工作，不建议多变比同时运行。

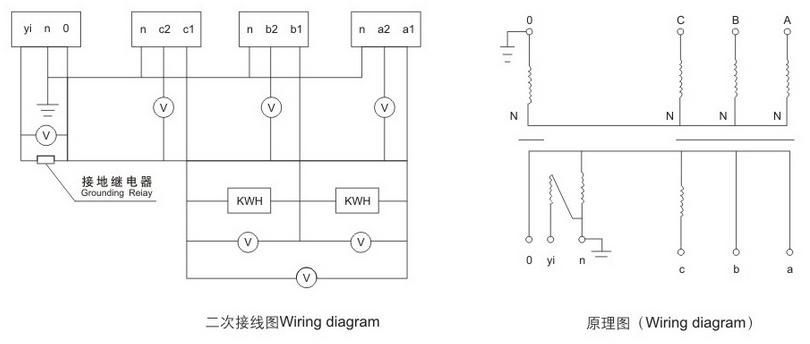

接线图

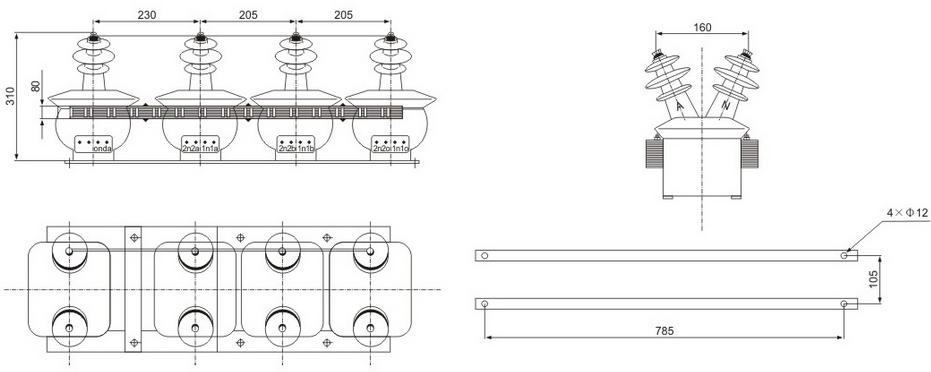

外形与安装尺寸
定制说明
本页面介绍了 JSZF-3、JSZF-6、JSZF-10 电压互感器的结构、参数与适用场景。如需非标型号、定制变比或特殊绝缘要求，请联系我司技术团队以获取定制方案。
常见问题解答（FAQs）
- JSZF 系列互感器的主要应用有哪些？
适用于中压系统中的电压监测、电能计量和继电保护。 - JSZF 产品符合哪些标准？
符合 GB/T20840.1、GB/T20840.3 以及 IEC61869 系列标准。 - 工作环境要求是什么？
建议室内使用，温度 -5°C ~ +40°C，海拔不超过 1000 米。 - 是否支持定制？
支持变比、精度等级、输出容量和绝缘水平等方面的定制。 - JSZF-10 的绝缘水平是多少？
12/42/75kV，适用于中压配电环境。 - 产品如何保障使用安全？
采用环氧树脂浇注结构和半封闭设计，减少外露风险，运行稳定。
