JSJW-6、JSJW-10kv 三相油浸式电压互感器概述
JSJW 系列电压互感器（JSJW-6 和 JSJW-10）为高品质三相油浸式电压互感器，专为室内电力系统设计。适用于额定频率为 50Hz 或 60Hz，电压等级为 6kV 和 10kV 的系统。该系列产品具备准确的电能计量、电压监测和继电保护功能，确保电网运行的可靠性与安全性。油浸式结构提供优异的绝缘性能、高耐久性以及在恶劣环境中的卓越表现，是工业和电力配电系统中的可靠选择。

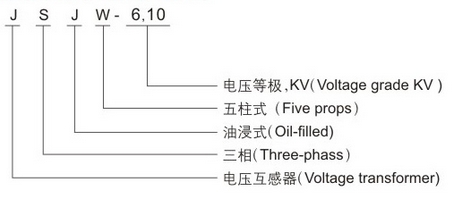

JSJW-6、JSJW-10 型号定义
JSJW-10kv 三相油浸式电压互感器使用条件
- 海拔高度：不超过 1000 米
- 环境温度：-5°C 至 +40°C
- 相对湿度：在 20°C 时小于 85%
- 抗振性能：通过 0.4g 抗震测试，相当于 9 级地震烈度
这些条件确保产品在典型环境与机械应力条件下均能稳定运行。

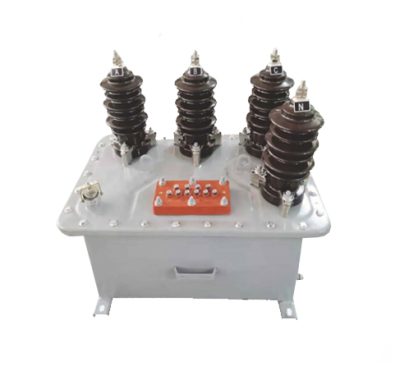

JSJW-6、JSJW-10 电压互感器结构说明
JSJW-6 与 JSJW-10 电压互感器采用优质冷轧硅钢片叠片铁芯，具有优异的磁性能和低损耗。油浸式设计提升了绝缘性能和整体耐用性，适用于多种电力系统环境。
油浸绝缘结构有效防护环境影响，保障设备在多变工况下稳定运行。圆形油箱带有吊环、接地螺栓及放油塞，便于搬运与维护。底部设有四个安装孔，方便稳固安装，保障设备运行稳定。
这种坚固结构提升了 JSJW 系列产品的可靠性，满足电压测量、电能计量和继电保护的行业标准要求。

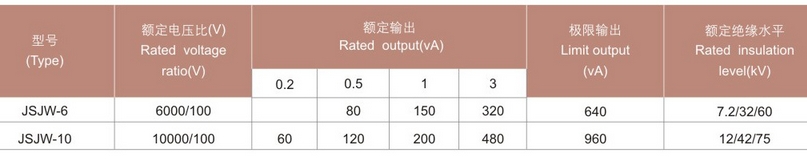

JSJW-6、JSJW-10 技术参数
- 技术参数：请参考具体技术数据表。
- 污染等级：II 级（适用于中等污染环境）

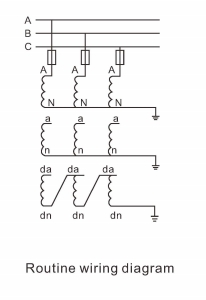

JSJW-6、JSJW-10 接线原理图

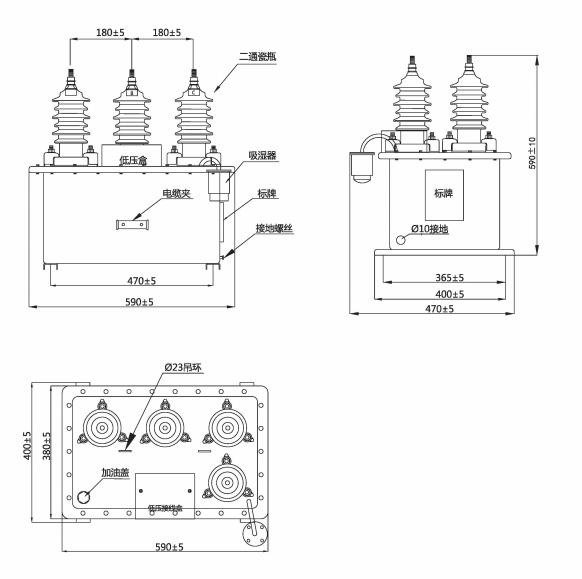

JSJW-6、JSJW-10 安装尺寸与外形
JSJW-6、JSJW-10 三相油浸式电压互感器 安装外形尺寸图
JSJW-6 & JSJW-10 油浸式电压互感器定制说明
说明：本页面详细介绍了 JSJW-6 与 JSJW-10 油浸式电压互感器的技术规格、产品特点、结构细节、使用条件与安装方式。适用于频率为 50Hz 或 60Hz、电压等级为 6kV 与 10kV 的室内电力系统，可实现精准电能计量、电压监测与继电保护功能。如需选型帮助、技术咨询或定制产品，请联系我司技术支持团队获取专业服务。
