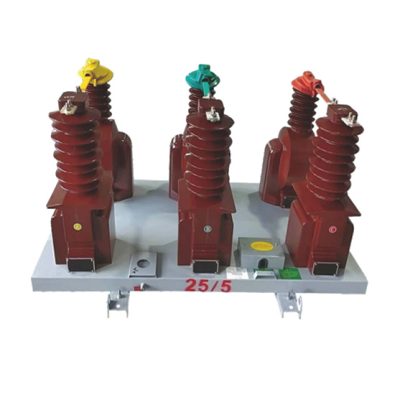

JLSZY-35kV 户外环氧树脂组合互感器产品介绍
JLSZY-35kV 户外干式三相组合互感器，也称高压计量箱，适用于额定频率 50Hz、额定电压不超过 35kV 的三相交流电路中，用于电压、电流及电能的测量及继电保护。该产品广泛应用于城市和农村户外变电站及工业配电系统中。
本产品可集成有功和无功电能计量装置，是传统油浸式组合互感器的环保型替代方案。采用环氧树脂绝缘结构，具备良好的抗紫外老化能力和机械强度，适应多种环境条件，延长使用寿命。

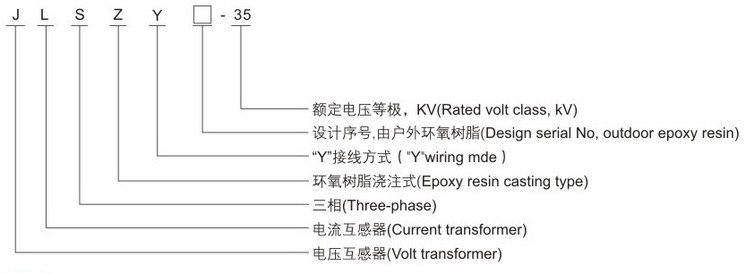

JLSZY-35kV 型号含义
结构说明
本组合互感器采用整体封闭、立柱式干式结构，环氧树脂浇注而成，具备耐电弧、抗紫外、抗老化等性能，适用于户外电网。
主要结构包括：
- 电压互感器（PT）：两个单相全绝缘电压互感器采用“V/V”接线方式，确保良好绝缘和稳定运行。
- 电流互感器（CT）：两个电流互感器分别接在 A 相和 C 相上，副边设有抽头，可实现变比转换。
技术参数
- 组合互感器符合 GB20840.4-2015《组合互感器》标准。
- 电流互感器符合 GB20840.2-2014 和 GB20840.1-2010。
- 电压互感器符合 GB20840.3-2013 和 GB20840.1-2010。
- 安装处须配套氧化锌避雷器，并距离产品不超过 1 米，以增强防雷能力。
电压互感器技术参数
| 型号 | 额定电压比 (V) | 准确级 | 额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|
| JLSZY-35kV | 35000/100 | 0.2 | 30 | 500 | 42/95/195 |
| 0.5 | 50 |
电流互感器技术参数
| 型号 | 额定电流比 (A) | 准确级 | 额定输出 (VA) | 额定热稳定电流 (kA) | 额定动稳定电流 (kA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|---|
| JLSZY-35 | 5~200/5 | 0.2S | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
| 0.2 | 10 |
说明：如需定制额定电流、电压比、准确级或外形尺寸，可联系技术团队进行个性化配置。
外形与安装尺寸
订货须知
- 请注明所需电压、电流比（PT/CT）；
- 标明准确级及二次输出容量；
- 提供所需绝缘水平及使用环境（海拔、温度、污染等级）；
- 如需外壳定制，请提供图纸或要求；
- 如有特殊电气性能要求，也请提前说明。
常见问题解答（FAQs）
- JLSZY-35kV 主要应用场景是什么？
适用于 35kV 三相系统的电压、电流及电能计量，广泛应用于城市电网、农村变电站及工业用电系统。 - 该产品如何保障户外使用的稳定性？
采用环氧树脂全封闭结构，具备抗紫外、抗老化及防污性能，适应多种复杂户外环境。 - 是否支持个性化定制？
支持定制电压电流比、准确级、外壳结构、安装尺寸等，满足不同项目需求。 - 维护是否复杂？
产品设计注重免维护，仅需定期清洁表面灰尘、检查运行状态即可。 - 是否具备安全防护措施？
产品可配套安装氧化锌避雷器，符合国家标准防雷及绝缘要求，提升运行安全。 - 相比传统油浸式互感器有何优势？
无油设计更环保，环氧树脂结构耐久性强，安装简便，维护成本低，特别适合现代电力系统改造。
