JLSZY-10 干式户外三相组合互感器
JLSZY-10kV 三相干式户外组合互感器 JLSZY-6 与 JLSZY-10 三相干式户外组合互感器是一种先进的电能计量解决方案，专为现代电网设计。该干式户外组合互感器无需传统的油浸式装置，特别适用于6kV与10kV电压等级电力系统的无油改造项目。其结构紧凑、容量大，采用环氧树脂绝缘，具有良好...
产品 | 介绍

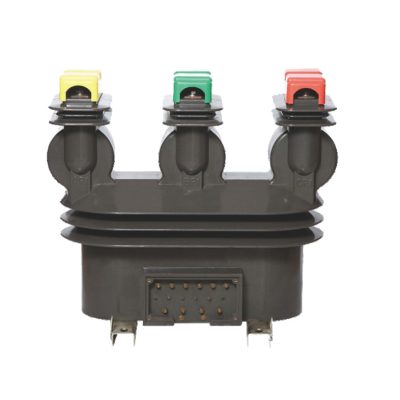

JLSZY-10kV 三相干式户外组合互感器
JLSZY-6 与 JLSZY-10 三相干式户外组合互感器是一种先进的电能计量解决方案，专为现代电网设计。该干式户外组合互感器无需传统的油浸式装置，特别适用于6kV与10kV电压等级电力系统的无油改造项目。其结构紧凑、容量大，采用环氧树脂绝缘，具有良好的耐污染能力，在维护方面表现出良好的适应性。
本产品将三只单相全绝缘电压互感器采用 Y/Yo 接线方式组合而成，内置电流互感器串接于 A 相和 C 相上，次级绕组设有抽头，可灵活调节输出电流，提高计量精度。外壳采用高强度耐老化环氧树脂整体浇注，具备较强的机械强度与耐候能力。产品为免维护设计，日常只需定期清洁表面灰尘。
其结构耐污染、容量适中、计量准确，是适用于高压三相系统户外安装的优秀选择。JLSZY-6 与 JLSZY-10 系列产品满足现代计量与配电系统升级需求。

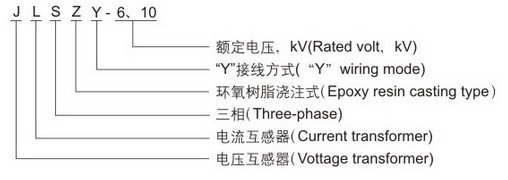

JLSZY-10 型组合互感器型号含义
JLSZY-6/10 技术参数
- 额定绝缘水平：1.2/42/75kV
- 最小爬电距离：440mm
- 电流互感器参数：额定二次电流：5A、2A 或 1A
- 电压互感器参数：额定二次电压：100V
- 0.2 级：3 × 15 VA
- 0.5 级：3 × 30 VA
| 额定一次电流 (A) | 额定短时热电流 (kA 有效值) | 额定动稳定电流 (kA 峰值) | 额定二次输出 (VA) |
|---|---|---|---|
| 5-10 | 1.0 | 2.5 | 10 |
| 10-20 | 1.5 | 3.75 | |
| 15-30 | 2.4 | 6.0 | |
| 20-40 | 3.0 | 7.5 | |
| 30-60 | 4.5 | 11 | |
| 40-75 | 8.0 | 20 | |
| 50-100 | 9.0 | 22.5 | |
| 75-150 | 12 | 30 | |
| 100-200 | 16 | 40 | |
| 150-300 | 24 | 60 | |
| 200-400 | 32 | 80 | |
| 300-600 | 60 | 100 | |
| 400-800 | 80 | 100 | |
| 500-1000 | 80 | 100 |
注：上述表格展示了 JLSZY-6/10 干式组合互感器的额定一次电流、热稳定电流、动稳定电流和二次输出。对于需要特殊精度或特定环境条件的项目，请联系我司技术支持团队。

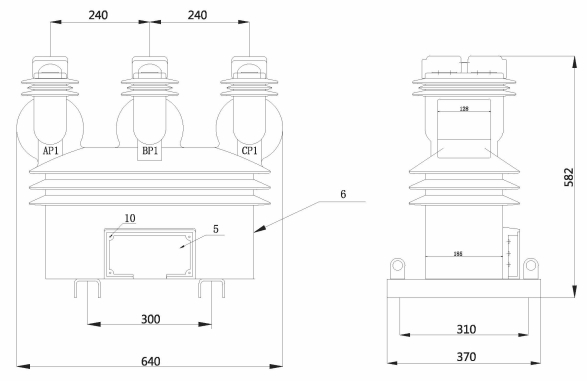

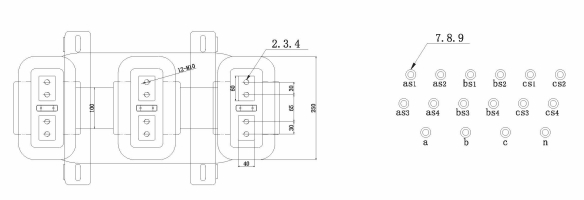

安装外形尺寸
JLSZY-10 三相干式户外组合互感器安装尺寸图
订货须知
- 产品参数：请注明型号（JLSZY-6 或 JLSZY-10）、额定电压、额定电流、准确级次（二次输出精度与容量）。
- 定制需求：如需特殊精度、特殊安装方式、抗污染设计等，请与技术团队沟通定制方案。
- 配套要求：如需附带 AC/DC 电源模块、加强绝缘外壳或其他附件，请一并注明。
- 安装环境：请提供安装地区的海拔、环境温度、污染等级、抗震等级等参数，确保产品选型准确。
如需技术咨询或定制化产品服务，欢迎联系我司专业团队，我们将为您提供合适的产品解决方案。
常见问题解答 (FAQs)
- JLSZY-10kV 变压器环保性能如何？
该产品采用干式环氧树脂绝缘设计，无需油液维护，减少环境污染与资源消耗。 - JLSZY 适用于哪些场景？
适合用于城市电网、农村电网改造、工矿企业及配网系统中的 6kV/10kV 电力计量与保护。 - 产品如何保障户外运行的稳定性？
其外壳采用耐候环氧树脂，具备较强的耐污染、耐潮湿、耐老化性能，适应恶劣环境。 - 支持哪些定制？
支持额定电流、准确级次、输出容量与外壳绝缘材料等方面的定制。 - 维护频率高吗？
该产品为免维护设计，只需定期擦拭表面尘土即可。 - 安全与绝缘水平如何？
产品符合 1.2/42/75kV 的绝缘等级，满足高压系统的电气安全与性能要求。
