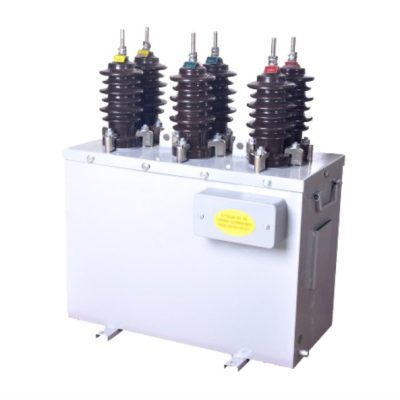

JLSZW3-10 干式户外组合互感器, 环氧树脂
JLSZW3-10 干式组合互感器产品简介 JLSZW3-6、JLSZW3-10 型户外干式环氧树脂绝缘组合互感器，又称计量箱，集电压互感器与电流互感器于一体，适用于 50Hz 三相交流系统，额定电压为 10kV 及以下。可用于电压、电流、电能计量及继电保护，广泛应用于城乡电网、户外变电站和工业配电...
产品 | 介绍
JLSZW3-10 干式组合互感器产品简介
JLSZW3-6、JLSZW3-10 型户外干式环氧树脂绝缘组合互感器，又称计量箱，集电压互感器与电流互感器于一体，适用于 50Hz 三相交流系统，额定电压为 10kV 及以下。可用于电压、电流、电能计量及继电保护，广泛应用于城乡电网、户外变电站和工业配电系统中。

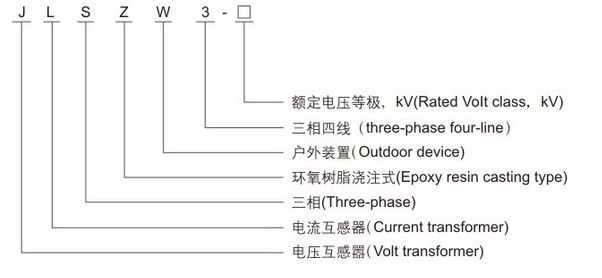

型号含义：JLSZW3-10 组合互感器
结构说明
- 电压互感器：采用环氧树脂浇注结构，外露铁芯，选用高品质冷轧取向硅钢片，初、次级线圈绕于芯柱上。
- 电流互感器：闭口铁芯结构，同样为环氧树脂整体浇注，选用优质硅钢片，确保测量精度和稳定性。
- 一体式结构：三只电压互感器（PT）与三只电流互感器（CT）封装在密封铁箱内，结构紧凑，整体性能可靠。
技术参数
- 组合互感器符合 GB20840.4-2015《组合互感器》标准。
- 电流互感器符合 GB20840.2-2014、GB20840.1-2010《电流互感器》标准。
- 电压互感器符合 GB20840.3-2013、GB20840.1-2010《电压互感器》标准。
- 需在安装位置一米范围内配置氧化锌避雷器以防雷击。
电压互感器技术参数
| 型号 | 额定电压比 (V) | 准确级 | 额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|
| JLSZW3-6 / JLSZW3-10 | 3000/100 | 0.2 / 0.5 | 15 / 30 | 300 | 3.6/25/40 |
| 6000/100 | 7.2/32/60 | ||||
| 10000/100 | 12/42/75 |
电流互感器技术参数
| 型号 | 额定电流比 (A) |
准确级 | 额定输出 (VA) |
额定短时热 电流 (kA) |
额定动稳定 电流 (kA) |
额定绝缘水平 (kV) |
|---|---|---|---|---|---|---|
| JLSZW3-6 JLSZW3-10 |
5~200/5 | 0.2S | 10 | 100 I₁n | 2.5 I₁th | 12/42/75 |
| 0.2 | 10 |

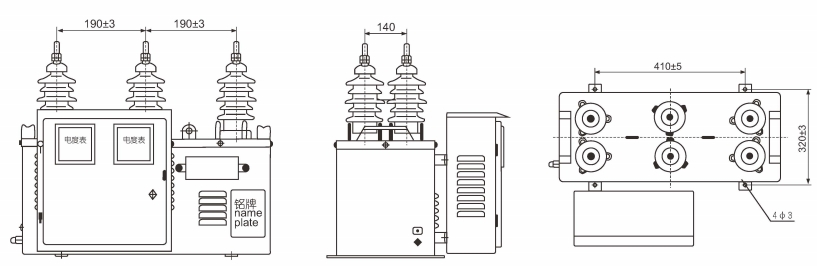

外形及安装尺寸图
JSZW3-6kV / 10kV 三相四线 Y/Yo 接线方式组合互感器
订购须知
- 明确技术规格：请提供电流比（如 5~200/5）、准确级（如 0.2S、0.2、0.5）、额定电压等参数。
- 外形定制：可根据不同安装环境（如户外、防污染等）进行箱体结构和防护等级定制。
- 特殊定制需求：如需更高精度、特殊比值或结构外观，请与我方技术团队联系获取定制方案。
