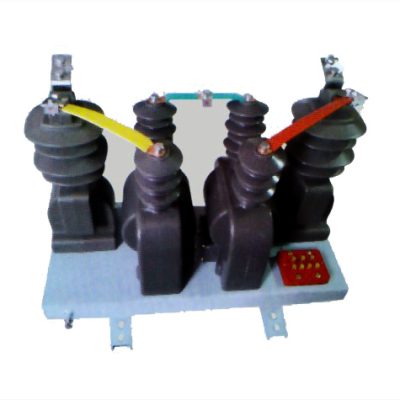

JLSZW 户外环氧树脂组合互感器
产品概述 JLSZW 户外环氧树脂浇注组合互感器，又称电能计量箱，适用于额定电压为 10kV~35kV、频率为 50Hz 的三相交流电路。该产品集电压、电流、电能测量与继电保护功能于一体，广泛应用于城市与农村户外变电站、工业企业以及各种变电应用场景。 该高压计量设备内置有功与无功电能表，是替代传统油...
产品 | 介绍
产品概述
JLSZW 户外环氧树脂浇注组合互感器，又称电能计量箱，适用于额定电压为 10kV~35kV、频率为 50Hz 的三相交流电路。该产品集电压、电流、电能测量与继电保护功能于一体，广泛应用于城市与农村户外变电站、工业企业以及各种变电应用场景。
该高压计量设备内置有功与无功电能表，是替代传统油浸式组合互感器的环保型解决方案。其先进的环氧树脂浇注工艺确保了优异的绝缘性能、耐候性和长期稳定运行，几乎无需维护。

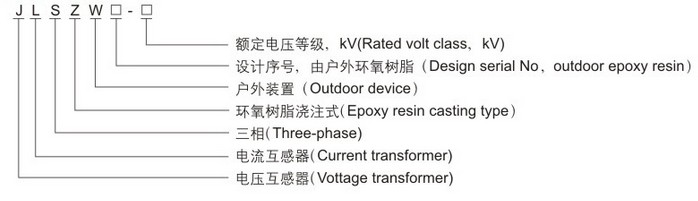

型号含义
结构说明
JLSZW组合互感器采用环氧树脂整体浇注、全密封支柱式结构，具备优异的耐电弧、抗紫外线、耐老化与长寿命性能。产品由两台单相全绝缘电压互感器构成 V/V 接线方式，并在 A 相与 C 相配置两台电流互感器。电流互感器次级带抽头，可实现电流变比调节。
根据不同需求，该组合互感器可从三相两元件 V/V 接线方式升级为三相三元件 Y/Y 接线方式，进一步拓展其高压计量应用能力。
技术参数
- 计量箱符合 GB20840.4-2015《组合互感器》标准。
- 电流互感器符合 GB20840.2-2014、GB20840.1-2010《电流互感器》标准。
- 电压互感器符合 GB20840.3-2013、GB20840.1-2010《电压互感器》标准。
- 安装位置1米范围内需配置氧化锌避雷器，以实现有效防雷保护。

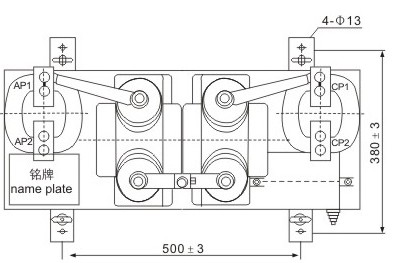

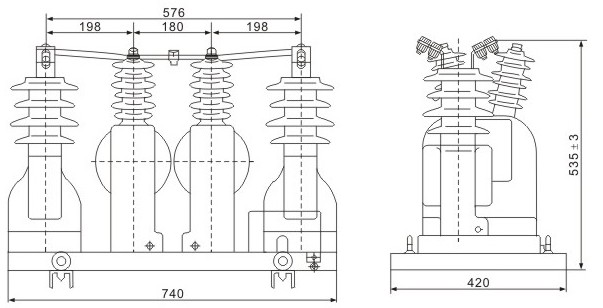

安装外形尺寸
JLSZW-6kV / 10kV 型组合互感器采用 V/V 接线方式，三相三线制两元件结构，适用于高压系统中的精准计量与高效能量管理。
订购须知
- 型号与电压比：请注明所需的互感器型号及电压比，以便匹配使用场景。
- 精度等级与二次负载：注明所需精度等级（如 0.2、0.5）及配套二次输出负载。
- 绝缘等级与使用环境：提供绝缘等级、安装区域的气候、温度、污染等级等信息。
常见问题解答（FAQs）
- JLSZW组合互感器适用于哪些场景？
适用于10kV~35kV三相高压系统，包括城市与农村变电站、工业电力配电及变电场所。 - 环氧树脂浇注工艺的优势有哪些？
提供优异绝缘性能，抗UV、抗老化、防污能力强，延长寿命，维护工作量低。 - JLSZW产品支持哪些定制选项？
支持定制电压比、精度等级、V/V 或 Y/Y 接线方式、二次输出参数等。 - 日常维护包括哪些工作？
主要进行定期表面清洁、运行检查以及避雷器功能检测。 - 该产品如何确保高压使用的安全性？
支持氧化锌避雷器配置，全面符合 GB20840 系列国家标准。 - JLSZW 相较传统组合互感器有何优势？
具备环保、绝缘性能优越、结构紧凑、维护简便、适应性强等显著优势。
