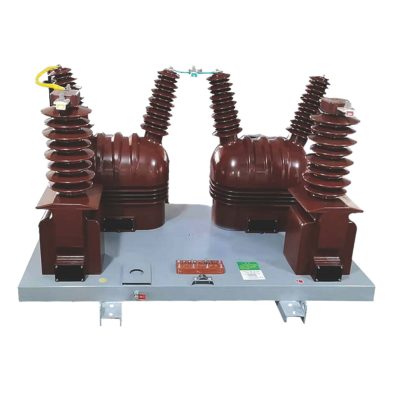

JLSZW-35 三相户外环氧树脂组合互感器
JLSZW-35kV 户外环氧树脂组合互感器是一种集成电压、电流测量与保护于一体的三相干式计量互感器，适用于 35kV、50Hz 三相交流系统。产品采用真空环氧浇注绝缘，具备优良的抗污、耐老化和防潮性能，是替代传统油浸式互感器的环保型方案。 型号含义 使用条件 适用于35kV、50Hz三相系统 环境...
产品 | 介绍
JLSZW-35kV 户外环氧树脂组合互感器是一种集成电压、电流测量与保护于一体的三相干式计量互感器，适用于 35kV、50Hz 三相交流系统。产品采用真空环氧浇注绝缘，具备优良的抗污、耐老化和防潮性能，是替代传统油浸式互感器的环保型方案。

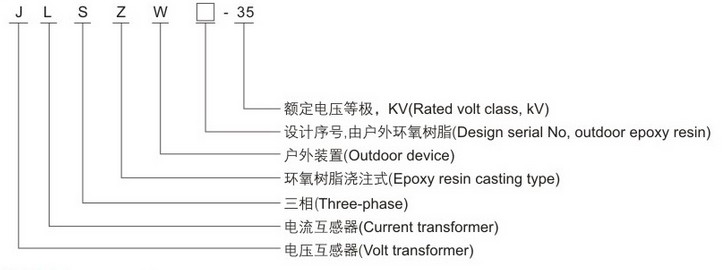

型号含义
使用条件
- 适用于35kV、50Hz三相系统
- 环境温度：-40℃～+40℃
- 相对湿度：月平均不大于90%
- 海拔高度：不超过2000米
- 周围空气中无腐蚀性或爆炸性气体

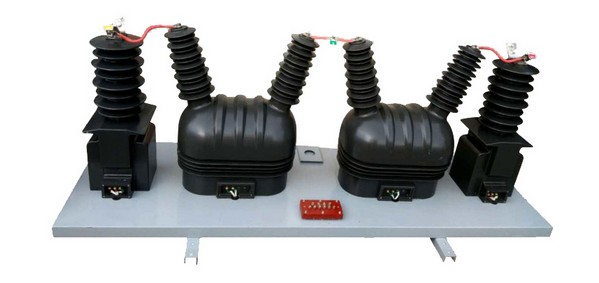

结构与特点
本组合互感器采用两台V/V接线方式的电压互感器与两台串接于A、C相的电流互感器组成。产品外壳采用全密封环氧树脂浇注成型，具备良好的抗紫外线、抗电弧、耐潮、耐老化性能。
电流互感器带有抽头设计，二次输出可灵活调节；可根据客户需求，定制三相三元件Y/Y接线的高压电力计量箱版本。
技术参数
电压互感器参数
| 型号 | 额定电压比 | 准确级 | 额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|
| JLSZW-35 | 35000/100 | 0.2 | 30 | 500 | 42/95/195 |
| 0.5 | 50 |
电流互感器参数
| 型号 | 电流比 (A) | 准确级 | 额定输出 (VA) | 热稳定电流 (kA) | 动稳定电流 (kA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|---|
| JLSZW-35 | 5~200/5 | 0.2S | 10 | 100 I1n | 2.5 I1th | 42/95/195 |
| 0.2 | 10 |

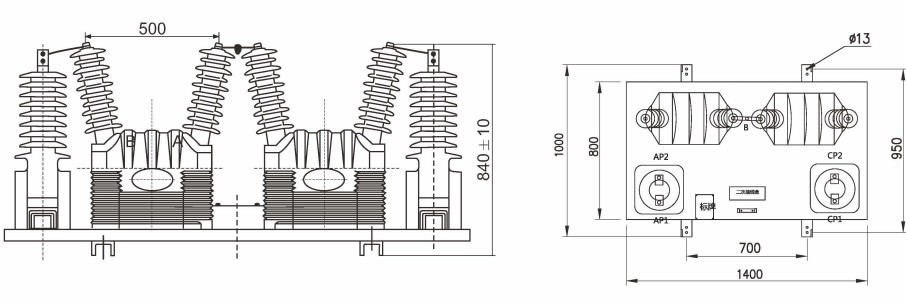

安装外形图
订货须知
- 请注明所需的电压、电流比和准确等级
- 注明二次输出VA容量
- 提供安装环境（温度、湿度、海拔）与特殊外观尺寸需求
- 如需带避雷器或加装特殊接线，请一并说明
常见问题 FAQ
- 本产品适用于哪些场合？适用于城乡变电站、高压电网、电力计量改造等场合。
- 是否支持定制？支持电压比、电流比、准确级、外壳结构等多方面定制。
- 是否环保？无油设计，环保无泄漏，符合绿色节能要求。
