JLSZW-6.10 组合互感器产品介绍

JLSZW-6.10 三相干式户外组合互感器是一款为户外使用而设计的现代高压电能计量设备，作为传统油浸互感器的无油紧凑替代方案，广泛适用于城市与农村电网、工业配电系统以及户外变电站。

该互感器采用两台全绝缘的单相电压互感器，以三相“V/V”接线方式连接，以及两台电流互感器分别接入 A 相与 C 相。其二次线圈带有抽头设计，有助于提高计量精度。

外壳采用优质抗老化绝缘材料，并通过环氧树脂真空浇注工艺制造，具备良好的抗污能力、低维护需求与长期稳定运行能力，是现代电力系统中高效、可靠的电能计量理想选择。

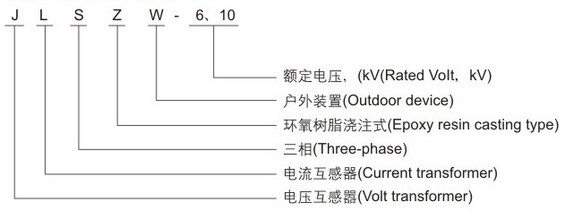

JLSZW-6 型号命名说明

JLSZW-10 技术参数

• 额定绝缘等级：12/42/75kV
• 最小爬电距离：440mm
• 电流互感器参数：额定二次电流为 5A、2A 或 1A（详见参数表）
• 电压互感器参数：额定二次电压 100V，三相额定二次输出：
  0.2 级：2 × 15(VA)，0.5 级：2 × 30(VA)

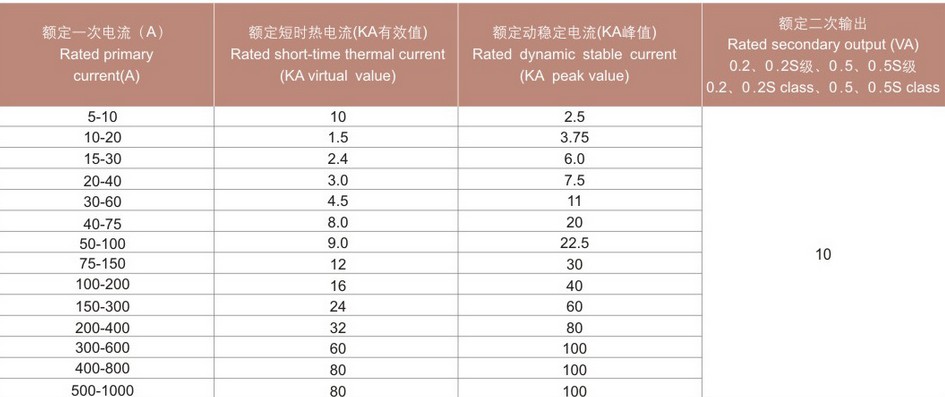

• 一次二次电流、输出与动热稳定性：详见额定动热稳定电流表 1

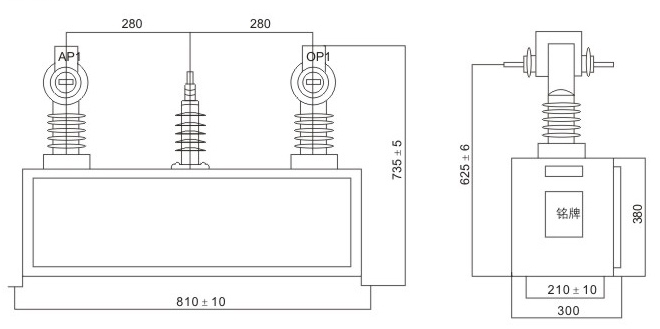

外形结构与安装尺寸图

订购时请注明以下信息：

1. 型号与电压比：请明确所需型号及电压变比以匹配系统需求。
2. 精度等级与二次输出：如需计量精度，请提供所需精度等级（如 0.2、0.2S）与二次输出。
3. 绝缘等级与使用环境：提供所需绝缘等级及安装环境信息，如海拔、高湿、温度范围等。
4. 特殊应用的定制需求：
   • 可根据特殊应用场景定制铁箱尺寸与材质，例如 340mm 相间距。
   • PT 与 CT 参数（如精度、电流比）亦可根据需求特别定制。

以上信息有助于为您提供完全契合实际使用需求的定制化 JLSZW-6.10 组合互感器解决方案。
