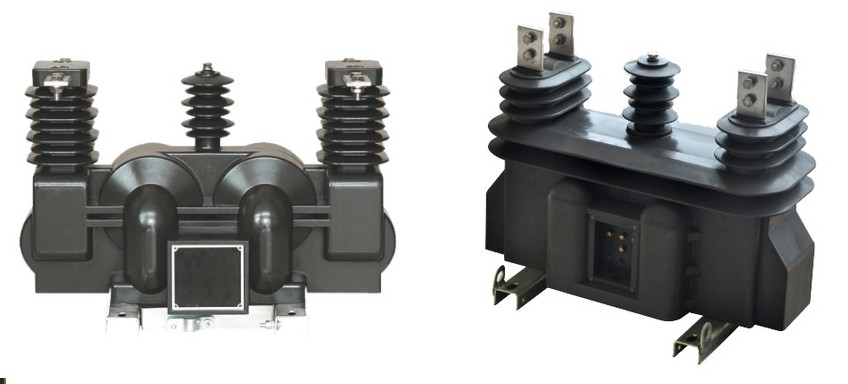

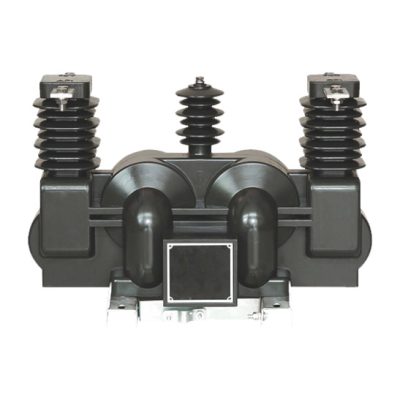

JLSZV-10Kv 三相干式户外组合互感器
JLSZV-10kV 干式户外组合互感器概述 JLSZV-10kV 干式户外组合互感器是一种先进的电能计量设备，专为运行电压为 6kV 或 10kV 的三相高压电力系统设计。该产品是电网改造工程中的理想选择，采用紧凑型无油设计，取代传统油浸式设备，具有环保、高效、安装便捷等优势。该互感器将三相干式电...
产品 | 介绍
JLSZV-10kV 干式户外组合互感器概述
JLSZV-10kV 干式户外组合互感器是一种先进的电能计量设备，专为运行电压为 6kV 或 10kV 的三相高压电力系统设计。该产品是电网改造工程中的理想选择，采用紧凑型无油设计，取代传统油浸式设备，具有环保、高效、安装便捷等优势。该互感器将三相干式电压互感器采用 V/V 接线方式组合而成，保障了运行效率与计量精度。
该大容量互感器采用抗污染环氧树脂绝缘，性能稳定，适应户外复杂环境，维护工作量小。其内置电流互感器配有可调二次绕组抽头，可精准调节电流值，满足现代高压计量系统的准确性与可靠性要求。
JLSZV-6.10 组合互感器选用耐久材料，结构防污防老化，具有优良的绝缘性能和抗环境干扰能力，采用真空浇注外壳，仅需定期清洁外表面即可维持良好运行状态。

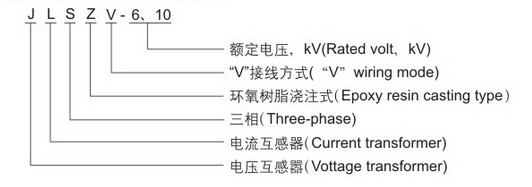

JLSZV-6.10 型号含义
JLSZV-6.10 技术参数
- 额定绝缘水平：1.2/42/75kV
- 最小爬电距离：440mm
- 电流互感器参数：额定二次电流：5A、2A 或 1A，具体参数详见下表
- 电压互感器参数：额定二次电压：100V，额定输出：
- 0.2 级：2 × 15 (VA)
- 0.5 级：2 × 30 (VA)
| 额定一次电流 (A) | 额定短时热电流 (KA 有效值) | 额定动稳定电流 (KA 峰值) | 额定二次输出 (VA) |
|---|---|---|---|
| 5-10 | 1.0 | 2.5 | 10 |
| 10-20 | 1.5 | 3.75 | |
| 15-30 | 2.4 | 6.0 | |
| 20-40 | 3.0 | 7.5 | |
| 30-60 | 4.5 | 11 | |
| 40-75 | 8.0 | 20 | |
| 50-100 | 9.0 | 22.5 | |
| 75-150 | 12 | 30 | |
| 100-200 | 16 | 40 | |
| 150-300 | 24 | 60 | |
| 200-400 | 32 | 80 | |
| 300-600 | 60 | 100 | |
| 400-800 | 80 | 100 | |
| 500-1000 | 80 | 100 |
备注：如有特殊电流比或高精度计量需求，可联系我们定制产品。

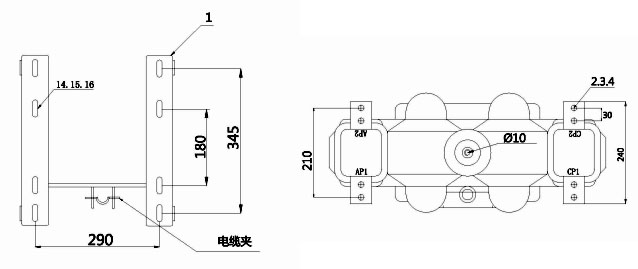

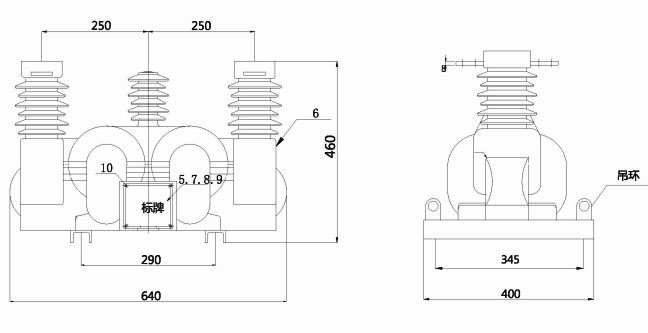

安装外形尺寸
订购须知
- 产品规格：需注明型号（JLSZV-6.10）、额定电压、电流值、准确等级（如 0.2、0.5）及输出要求
- 特殊定制：如需高精度、适应高污染或高海拔场景等特殊需求，可提供定制化解决方案
- 电源与附件：请注明所需电源类型（如 AC/DC 110V 或 220V）及是否需附加绝缘增强、抗污涂层等功能
- 安装环境条件：包括海拔、高低温度、污染等级、抗震等级等参数，以便适配实际工况
JLSZV-10kV 技术问答
- JLSZV-10kV 适用于哪些场景？ 适用于城市电网、农村配电系统及工业电力计量场景中的6kV与10kV中压系统。
- 它的耐候性如何？ 采用环氧树脂真空浇注，具备优异的耐污染、耐潮湿、抗冲击性能，适应户外复杂环境。
- 支持定制吗？ 支持，根据项目可定制电流比、绝缘强度、精度等级等参数。
- 维护要求高吗？ 属于免维护产品，仅需定期表面清洁即可，长期运行稳定可靠。
- 它的安全标准符合什么？ 绝缘水平为 1.2/42/75kV，爬电距离达 440mm，符合中压系统标准。
- 是否环保？ 是的，采用无油环保结构，适用于对生态友好要求较高的电网改造项目。
