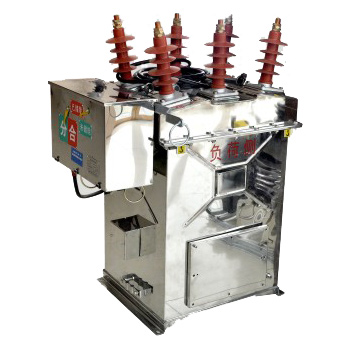

JLSZK-12 IV 高压预付费计量箱产品概述

JLSZK-12 IV 高压预付费计量箱集成了户外 ZW8-12 真空断路器、电压互感器与电流互感器于一体，是集计量、控制、保护于一体的户外高压计量控制装置。适用于 6~10kV、50Hz 三相交流系统，具备计量、负荷控制、过载保护和短路处理等功能。

该产品采用真空绝缘与环氧树脂密封结构，结构紧凑、无油化，适用于农村电网、变电所及分布式电源系统。具备断电不断线能力，支持手动与自动分合闸控制，适应多种运行场景。

执行标准

1. GB1207-2006：电压互感器
2. GB1208-2006：电流互感器
3. GB311.1-1997：高压设备绝缘配合
4. GB17201-2007：组合互感器
5. GB1984-2003：高压交流断路器
6. GB/T11022-89：高压开关设备通用技术条件
7. DL/T403：12~40.5kV 高压真空断路器技术条件
8. IEC56：高压交流断路器

使用环境条件

• 系统适配：适用于 6kV 或 10kV 三相 50Hz 系统
• 环境温度：-35°C ~ +40°C
• 海拔高度：≤2000 米
• 相对湿度：日平均 ≤90%，月平均 ≤90%
• 水汽压力：日 ≤2.2 MPa，月 ≤1.8 MPa
• 抗震能力：≤8 度地震烈度
• 污染等级：III 级
• 安装环境：无火灾、爆炸、化学腐蚀及剧烈振动

结构特征

1. 一体化设计：三相共箱式结构，集成断路器机构、绝缘导体、密封件及互感器组件，耐腐蚀、无气体泄露风险。
2. 真空断路器：配有弹簧储能机构，支持自动和手动分合闸，断电情况下仍可操作。
3. 外壳材质：采用不锈钢或镀锌铝板材，具有优良的防腐性能。
4. 控制与监测：配有透明观察窗与安全隔离装置，操作直观，保障安全。
5. 测量与电源功能：集成电压互感器、电流互感器，支持 6kV/10kV 系统，电流比 5~600A，二次电流为 5A 或 1A。
6. 电源支持：控制系统由 220V 电源供电，适配常规配电系统。

技术参数

额定电压比 (V)	额定电流比 (A)	PT 精度	CT 精度	PT 输出 (VA)	CT 输出 (VA)
10000/100	5~800/5	0.2	0.2S	2×20	2×10

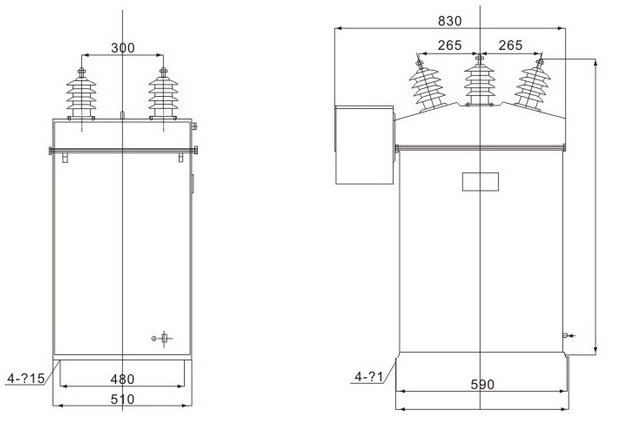

安装尺寸图

主要电气性能参数

序号	项目		单位	数值
1	额定电压		kV	12
2	额定电流		A	630
3	工频耐压		kV	42
4	雷电冲击耐压（峰值）		kV	75
5	额定短路开断电流		kA	12.5 / 16 / 20
6	额定短路关合电流（峰值）		kA	31.5 / 40 / 40
7	额定动稳定电流		kA	31.5 / 40 / 50
8	4s 热稳定电流		kA	12.5 / 16 / 20
9	操作顺序		–	O-0.3s-CO-180s-CO
10	额定短路开断次数		次	30
11	机械寿命		次	10000
12	储能电压		V	AC/DC 110, 220
13	操作电压	分闸线圈	V	AC/DC 110, 220
13		合闸线圈
14	过电流跳闸电流		A	5
15	静触头允许压入量		mm	3
16	整机重量		kg	150

订购须知

1. 产品参数：请注明型号、额定电压（6kV 或 10kV）、电流、准确度等级等。
2. 定制要求：如需非标箱体、附加监测模块、防腐处理等请说明。
3. 供电与配件：控制电压 AC/DC 110V 或 220V，并说明是否需 GSM 模块、远程通断电功能等。
4. 安装环境：需告知海拔、温度、湿度、污染等级与抗震烈度等，以便个性化设计。
