JLSW3-10 户外油浸式三相组合互感器
JLSW3-10 户外油浸式组合互感器概述 JLSW3-10 型户外油浸式组合互感器，又称计量箱，是一款先进的户外电能计量设备。它集成了三台单相全绝缘电压互感器和三台电流互感器，采用 Y/Y 接线方式，分别连接至 A、B、C 三相。 该产品是传统设计的升级版本，油箱盖上配置了防潮装置，有效防止外部湿...
产品 | 介绍
JLSW3-10 户外油浸式组合互感器概述
JLSW3-10 型户外油浸式组合互感器，又称计量箱，是一款先进的户外电能计量设备。它集成了三台单相全绝缘电压互感器和三台电流互感器，采用 Y/Y 接线方式，分别连接至 A、B、C 三相。
该产品是传统设计的升级版本，油箱盖上配置了防潮装置，有效防止外部湿气侵入油中，从而延长使用寿命。其优点包括容量更大、重量更轻、结构更紧凑，便于安装。
JLSW3-10 适用于 10kV 及以下、50~60Hz 的交流户外电路，可用于电压、电流、电能计量及继电保护。适用于城乡户外变电站、工矿企业及一次变压器配套使用，具备更强的适应性和性能。
加装有功与无功电能表后，该产品功能更为强大，是一款多功能的高压计量箱。

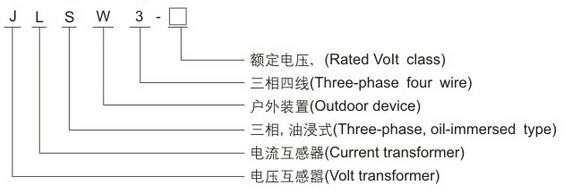

JLSW3-10 型号命名说明

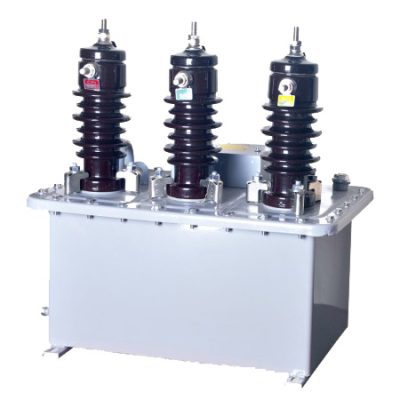

JLSW3-10 计量箱结构
JLSW3-10 户外油浸式组合互感器专为户外环境下的电能计量和系统稳定性设计。它由三台单相电压互感器（PT）与三台电流互感器（CT）组成，均为电磁式，保证在高压系统中的稳定可靠运行。这些元件牢固地安装在油箱底板上，并与油箱盖集成，增强结构强度。
油箱为方形结构，便于维护与耐用性提升。主要结构包括油箱盖上的吊环（方便搬运）、油位计（便于监控）、接地螺栓（提升安全性）和放油阀（方便排油），使其特别适合严苛户外配电场景。
JLSW3-10 技术参数
- 计量箱符合 GB20840.4-2015 组合互感器标准。
- 电流互感器满足 GB20840.2-2014 和 20840.1-2010 标准。
- 电压互感器符合 GB20840.3-2013 和 20840.1-2010 标准。
- 为防雷击，安装位置 1 米以内必须配置氧化锌避雷器。
外形与安装尺寸
- 产品型号：JLSW3-6KV、10KV（精度等级：0.2、0.2S）
- 操作提醒：通电前，需移除防潮装置中部缓冲橡胶上未封闭的呼吸器，否则会影响变压器的正常运行。
订购时请注明以下信息：
- 电压、电流变比：明确 CT 与 PT 的变比。
- 精度等级与二次输出：如 0.2 或 0.2S 精度等级及所需二次输出参数。
- 绝缘等级：明确额定绝缘水平。
- 定制需求：如需特殊外观、特殊变比或高精度版本，请联系定制。
- 使用环境条件：提供安装环境的海拔、高低温范围等信息，确保产品适配性。
这些信息将帮助我们为您提供最符合技术要求的 JLSW3-10 户外油浸式组合互感器。
JLSW3-10 常见问题解答（FAQs）
- JLSW3-10 主要适用于哪些场合？
适用于 10kV 户外高压系统，包括城乡变电站、工业电网及一次侧计量配套。 - 防潮装置如何提升寿命？
该装置可有效阻止外部湿气进入油箱，保护内部元件，延长使用寿命。 - JLSW3-10 可以定制吗？
可以，包括电压/电流比、精度等级、绝缘水平、结构尺寸等方面均可定制。 - 需要怎样维护？
定期检查油位、密封性与防潮装置，保持外部清洁即可保障稳定运行。 - 符合哪些安全标准？
符合 GB20840.4-2015 及相关标准，推荐配套使用氧化锌避雷器。 - 相比其他产品有何优势？
采用油浸结构，具备更强的耐候性与计量精度，是现代户外高压系统的经济可靠之选。
