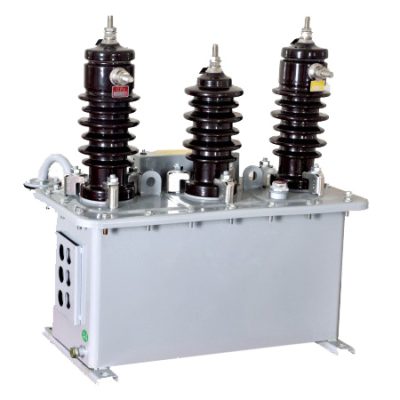

JLS-10 户外油浸式组合互感器产品概述

JLS-6、JLS-10 型户外油浸式组合互感器是一种先进的户外电能计量解决方案。产品在油箱中集成了防潮装置,有效防止湿气侵入,延长使用寿命。具有容量大、体积小、重量轻等优点。采用三相 V/V 接线方式,能高效精准地完成电流、电压及电能计量任务。

本产品适用于 50-60Hz 的交流电路,额定电压至高 10kV,广泛用于农村和工业配电变电站中。支持有功与无功电能计量,是传统油浸式互感器的升级替代产品。

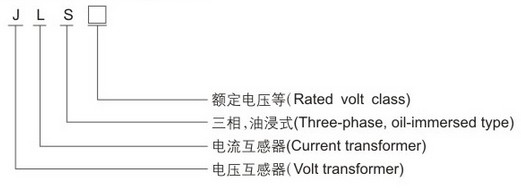

型号含义:JLS-10 组合互感器

JLS 6.10 型户外油浸式组合互感器

结构说明

组合互感器内部配置两台单相电压互感器(PT)与两台电流互感器(CT),均为电磁式结构,固定安装于油箱的极板上。油箱为方形结构,顶部设有吊环便于吊装,配有油位计、接地螺栓、放油阀等部件,密封性能好,确保户外使用的稳定性与安全性。

技术参数

  1. 计量箱符合 GB20840.4-2015《组合互感器》标准。
  2. 电流互感器符合 GB20840.2-2014 与 GB20840.1-2010 标准。
  3. 电压互感器符合 GB20840.3-2013 与 GB20840.1-2010 标准。
  4. 在安装位置 1 米范围内需配置氧化锌避雷器,以提供有效防雷保护。

外形与安装尺寸

适用于 6kV 和 10kV 电压系统(0.2 级、0.2S 级)。

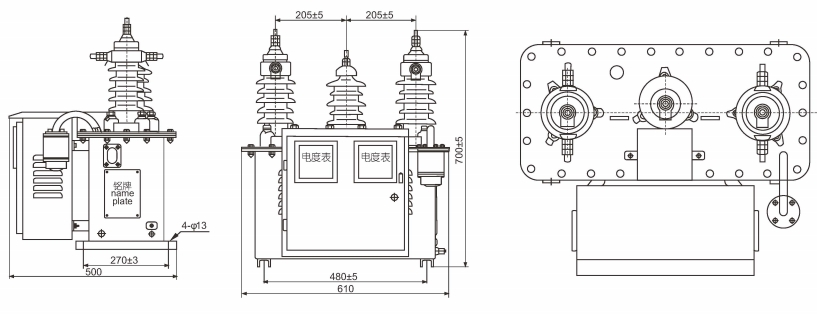

JLSW3-10 外形与安装尺寸图

注意事项:在产品通电前,请务必卸除防潮装置中橡胶垫中部的呼吸器堵头,以确保防潮功能正常。

订购须知

常见问题(FAQs)

  1. JLS-10适用于哪些场景?
    适用于6kV和10kV三相交流系统,适合农村电网、工业变电站和配电升级项目。
  2. 防潮装置如何延长使用寿命?
    内置防潮结构可有效隔绝湿气,保护内部部件,延长设备寿命。
  3. 该产品是否支持定制?
    支持定制电压/电流比、精度等级以及外观结构,满足不同项目要求。
  4. 日常维护需要做什么?
    定期检查油位、密封状况,清洁外壳表面,即可确保长期稳定运行。
  5. 产品符合哪些标准?
    产品符合 GB20840.4-2015、GB20840.2-2014、GB20840.3-2013 等相关国家标准,并支持安装避雷器以增强安全性。
  6. 相比干式互感器有何优势?
    油浸式结构具备更强的绝缘与冷却性能,适用于负荷大、环境苛刻的使用场景。
