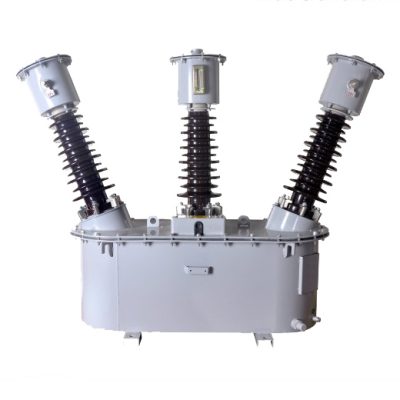

JLS-35 户外油浸式组合互感器简介
JLS-35 是一款户外油浸式组合互感器，也称为油浸式高压计量箱，由两套单相全绝缘电压互感器组成，采用三相 V/V 接线方式，并在 A 相与 C 相串联接入两个电流互感器。
该型号升级版在油箱盖上增加了防潮装置，有效防止外部湿气渗入油中，大大延长了产品使用寿命。同时，相较于传统型号具有容量更大、体积更小、重量更轻等优点，便于安装和维护。
本产品适用于交流 50-60Hz、额定电压 35kV 及以下的特定户外电路，可实现电流、电压及电能的准确计量，广泛应用于农村电网、户外变电站、小型变电所及工业场合。通过配置有功与无功电能表，该装置成为现代需求下高效的高压计量设备。

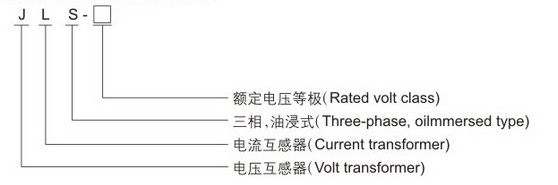

JLS-35 型号含义
JLS-35 组合互感器结构说明
JLS-35 户外油浸式组合互感器集成了两台单相电压互感器（PT）和两台电流互感器（CT），均为电磁式结构。这些部件牢固地安装在油箱的极板上。油箱盖采用无缝连接设计，配备两个吊环，便于搬运。
油箱结构为紧凑的矩形设计，具备油位指示器、接地螺栓和放油阀，便于运行监控与维护。高品质的结构保证了其在户外供配电系统中长期稳定运行，特别适合农村与工业电网应用。
JLS-35 技术参数
- 计量箱符合 GB20840.4-2015 组合互感器国家标准。
- 电流互感器符合 GB20840.2-2014 和 GB20840.1-2010 标准。
- 电压互感器符合 GB20840.3-2013 和 GB20840.1-2010 标准。
- 为实现有效防雷，安装现场 1 米范围内需配装氧化锌避雷器。

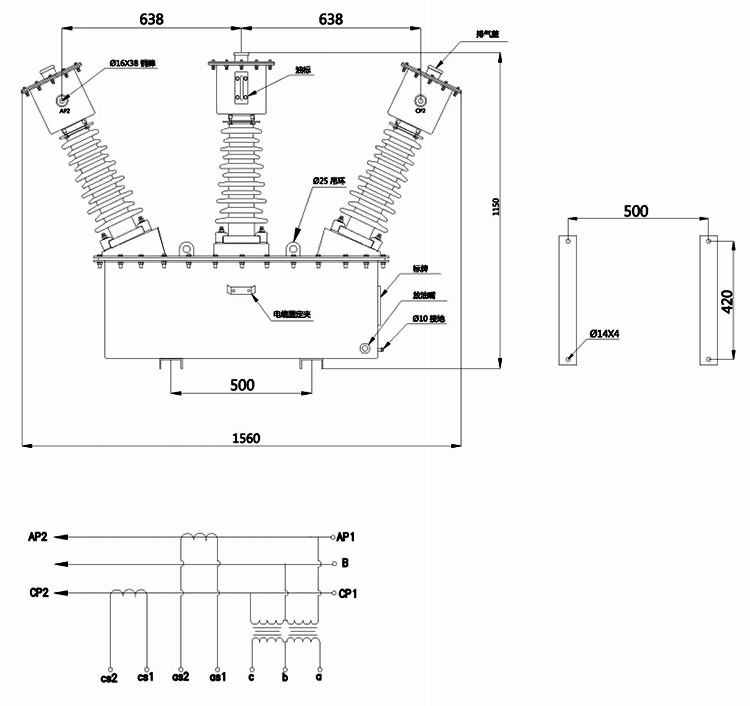

外形尺寸与安装图
准确度等级：0.2 级、0.2S 级
订购 JLS-35 时请注明以下内容：
- 型号与电压比：如 JLS-35，并注明所需电压比以确保系统兼容。
- 准确度等级与二次输出：说明所需的准确度（如 0.2 或 0.2S）及二次侧输出参数。
- 绝缘等级与使用环境：提供工作环境条件，包括温度范围、海拔高度和污染等级。
- 特殊应用定制：如需特别定制，可提供外壳尺寸、材料，或 PT/CT 的特殊参数要求。
常见问题（FAQs）
- JLS-35 组合互感器适用于哪些场合？
适用于 35kV 电力系统，涵盖农村电网、户外变电站、小型变电所及工业计量需求。 - 防潮装置如何提升设备寿命？
该装置阻止湿气进入油箱，保护内部器件，有效延长使用寿命。 - JLS-35 是否支持定制？
支持多种定制选项，包括电压/电流比、准确度等级、外壳尺寸及其他附加功能。 - 该设备需要哪些维护措施？
需定期检查油位、密封情况及外部清洁，确保性能稳定。 - JLS-35 满足哪些安全标准？
符合 GB20840 系列标准，并建议配装氧化锌避雷器以加强防雷保护。 - 相比传统互感器，JLS-35 有何优势？
油浸设计提供良好冷却效果，计量精准，结构坚固，适应现代高压系统需求。
