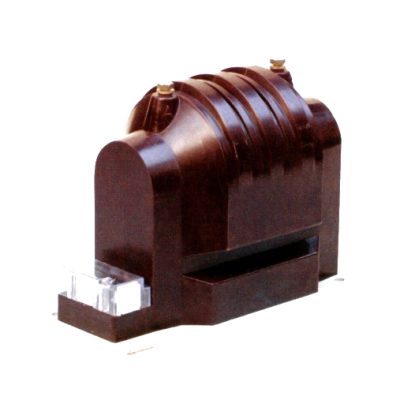

JDZX9-10G 与 JDZX(F)9-10G 电压互感器产品概述

JDZX9-10G 与 JDZX(F)9-10G 是单相、双线圈、环氧树脂全封闭室内电压互感器，结构紧凑，适用于高压开关柜中。额定频率 50Hz 或 60Hz，适配电压等级为 10kV 或以下（含 6kV）电力系统，适用于电压测量、电能计量与继电保护。

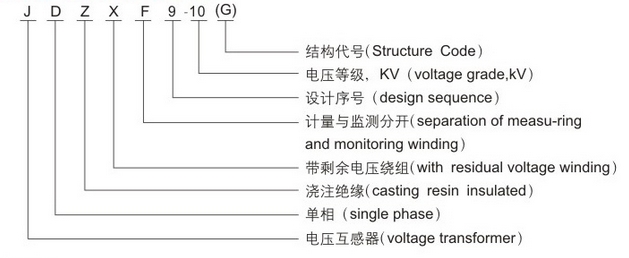

JDZ9-10 和 JDZX(F)9-10G 型号含义

使用环境条件

1. 海拔： 不超过 1000 米（可定制高原型）
2. 温度范围： -5℃ 至 +40℃
3. 湿度： 20℃ 时相对湿度 ≤85%
4. 污染等级： 满足 II~III 级
5. 环境要求： 室内安装，避开腐蚀性气体与粉尘
6. 频率： 50Hz / 60Hz

结构特点

1. 柱式结构： 机械强度高，安装稳定
2. 环氧树脂浇注： 防潮、防污、耐热带气候
3. 免维护： 表面定期清洁即可
4. 二次接线盒： 配备正侧双出线孔，便于布线
5. 安装方便： 底板设有 4 个螺栓孔，快速固定

技术参数

• 局部放电： 满足 GB1207-1997 标准
• 爬电距离： 满足 II 级污染等级
• 功率因数： COSφ = 0.8（滞后）

详见技术表格，涵盖额定电压比、精度等级、额定输出、极限输出及绝缘水平。

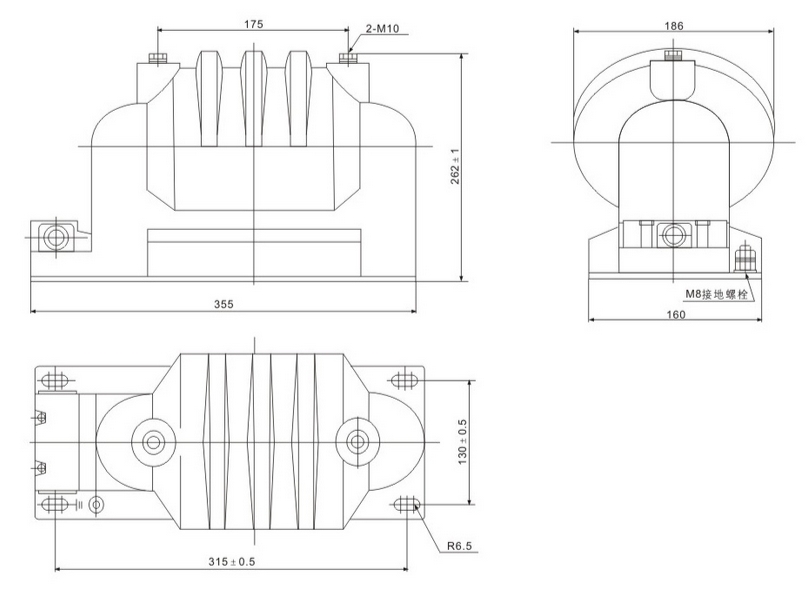

外形安装图

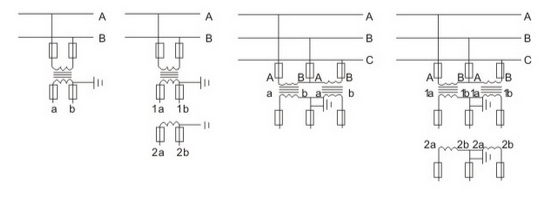

原理图

定制建议

1. 指定型号与电压比
2. 说明所需精度等级与额定输出
3. 注明绝缘水平与工作环境条件

常见问题 FAQ

1. 适用于哪些系统？ 适用于中压 10kV/6kV 配电、计量、保护场景，特别适合开关柜内部。
2. 绝缘性能如何？ 环氧树脂具备防潮、防老化、抗紫外线能力，长期稳定运行。
3. 是否支持定制？ 支持电压比、输出、电气参数等定制。
4. 工作环境要求？ -5℃~+40℃，湿度≤85%，污染等级 II~III。
5. 安全保障有哪些？ 全封闭浇注设计，含剩余电压绕组，确保复杂条件下安全运行。
