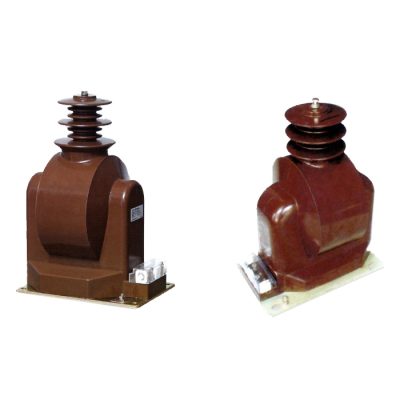

JDZXF9, JDZX9-35W 户外环氧树脂电压互感器｜35kV 全封闭单相
JDZX9-35 户外电压互感器概述 JDZXF9-35W 与 JDZX9-35 是户外中压电压互感器，采用全封闭环氧树脂浇注结构，适用于 35kV 电力系统。工作频率为 50Hz 或 60Hz，广泛应用于电能计量、电压监测和继电保护。 JDZX9-35 户外电压互感器符合 IEC 186 和 GB...
产品 | 介绍
JDZX9-35 户外电压互感器概述
JDZXF9-35W 与 JDZX9-35 是户外中压电压互感器，采用全封闭环氧树脂浇注结构，适用于 35kV 电力系统。工作频率为 50Hz 或 60Hz，广泛应用于电能计量、电压监测和继电保护。
JDZX9-35 户外电压互感器符合 IEC 186 和 GB1207-2006 标准，具备较好的可靠性与测量精度，适用于现代电力系统。其坚固结构在中压系统中表现稳定，可满足工业和公用电力场景的使用要求。
JDZX(F)9-35 系列在精度、结构可靠性及标准适配性方面具有突出表现，适合关键电力应用。

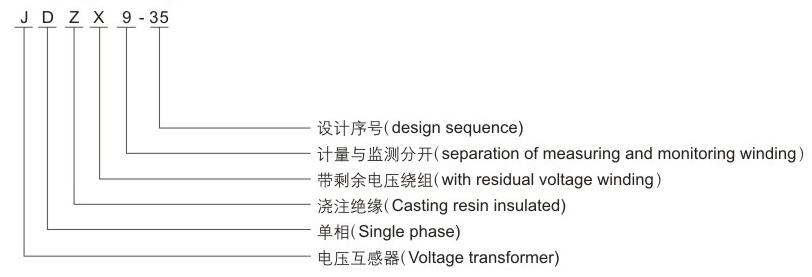

JDZXF9-35W 型号含义
JDZXF9-35W 电压互感器使用环境条件
- 安装地点： 户外
- 环境温度：
- 最高：+40°C
- 最低：-25°C
- 日均温度：不超过 30°C
- 海拔高度： 不超过 1000 米
- 污秽等级： IV 级
- 大气条件： 无严重污染或腐蚀性气体
JDZXF9 电压互感器结构说明
JDZX9 与 JDZXF9-35KV 电压互感器为环氧树脂全封闭结构，芯体与绕组浇注成型为一体，结构稳固，适合中压系统。
主要特点包括：
- 单相设计： 适用于 35kV 系统，支持电能计量、电压监测与继电保护。
- 多二次绕组： 实现测量与保护功能分离，提高系统精度与稳定性。
- 户外安装： 抗风雨、抗紫外线，适合多种环境条件。
JDZX9-35KV 电压互感器技术参数
- 符合 GB20840.3-2013、GB20840.1-2010 与 GB1207 标准。
- 适用于 II 级污秽环境。
- 具体技术参数见下表。
| 型号 | 额定电压比 (V) | 准确等级组合 | 额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|
| JDZX9-35 | 35000/√3/100/√3/100/3 | 0.2/6P | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P | 50/100 | ||||
| JDZXF9-35 | 35000/√3/100/√3/100/√3/100/3 | 0.2/0.2/6P | 20/20/100 | 2×300 | |
| 0.2/0.5/6P | 25/30/100 | ||||
| 0.5/0.5/6P | 30/30/100 |
备注：
- 可根据用户需求定制不同准确等级与电压比的产品。
- 使用时仅应选用一个电压比，避免同时使用多个比值。
- 如需非标方案，请联系技术团队定制。

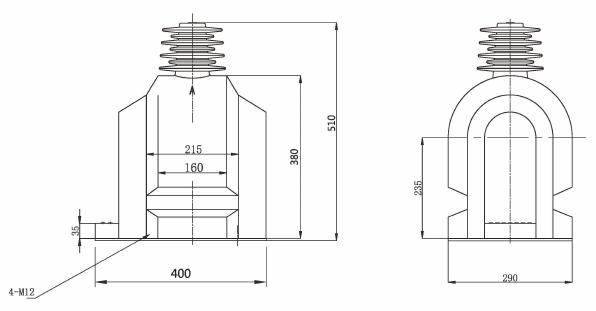

安装尺寸图

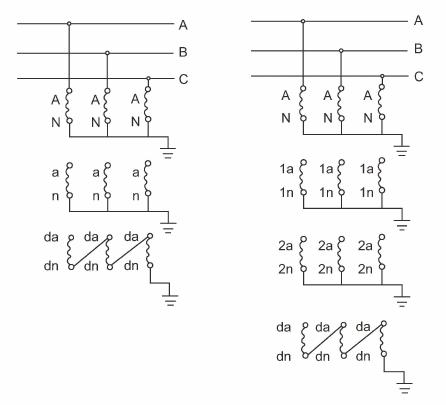

JDZX9-35 接线原理图
订购说明及特别需求
请在订购 JDZX9-35 或 JDZXF9-35 电压互感器时明确以下参数：
- 额定电压比、准确等级、额定输出
- 是否需要特殊绝缘设计或多组二次输出
- 是否存在高海拔、强污染等级等特殊环境
我们的技术团队将为您提供适配性强的定制方案。
常见问题 FAQ
- JDZX9-35 电压互感器适用于哪些场合？
适用于 35kV 户外电力系统的电能计量、电压监测与继电保护。 - 环氧树脂浇注结构有什么优点？
具有良好的绝缘性能、耐紫外线、耐潮湿，适合户外使用。 - 是否支持定制？
支持电压比、准确等级、绝缘等级、二次绕组等多项定制。 - 需要进行哪些维护？
通常仅需定期检查表面清洁和接线完整性，维护工作量较低。 - 能承受哪些环境条件？
工作温度 -25℃～+40℃，海拔 ≤1000m，污染等级可达 IV 级。
