JDZ12-10、JDZ12-6、JDZ12-3 电压互感器产品概述
JDZ12-3、JDZ12-6R 和 JDZ12-10R 电压互感器采用全封闭真空浇注环氧树脂结构，适用于额定电压为 10kV、频率为 50Hz 或 60Hz 的输电线路和设备。这些互感器内置熔断器保护，匹配其短路承受能力，确保运行可靠性与安全性。具备高二次输出能力与便捷安装方式，输出双电压：100V 用于电压测量，220V 可用于操作断路器。广泛应用于美式箱变、开关柜等配电系统，兼具高精度、稳定性和环境适应性。

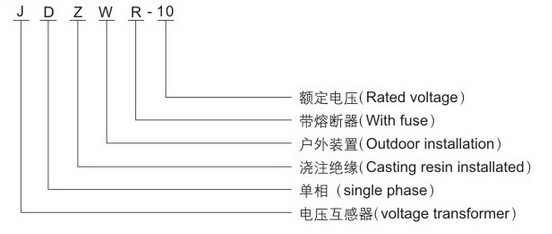

JDZ12-10R 电压互感器型号含义
JDZ12-10R、JDZ12-6、JDZ12-3 使用条件
- 环境温度： -5°C 至 +40°C，日均温度不超过 35°C。
- 海拔高度： ≤2000 米。高海拔使用请提供详细参数。
- 相对湿度： 日均不超过 95%，月均不超过 90%。
结构坚固，适用于多种复杂环境与机械应力条件。
JDZ12-10R、JDZ12-6、JDZ12-3 结构特点
- 一次端子适配性： 可直接对接 200A 大口径肘型电缆插头，提供密封式高压连接端，连接快速安全。
- 内置熔断器： 主端带专用熔断器，免除外接熔断器空间，安装简便。
- 密封二次出线： 二次出线配密封盖，并设铅封螺钉，适用于户外箱变，有效防止触电与偷电行为。
JDZ12-10R、JDZ12-6、JDZ12-3 技术参数
- 功率因数： COSΦ = 0.8（滞后）。
- 额定绝缘水平： 12/42/75 kV。
- 绝缘等级： E 级，温升极限 75K。
- 电压系数： 1.2 倍可长期运行。
- 主要参数如下表：
| 型号 | 额定电压比 (V) | 精度等级与额定输出 (VA) | 极限输出 (VA) | 绝缘等级 (kV) | |||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JDZ12-10R | 10000/100/220 | 15 | 30 | 60 | 50 | 500 | 12/42/75 |
| JDZ12-6R | 6000/100/220 | 7.2/32/60 | |||||
| JDZ12-3R | 3000/100/220 | 3.6/25/40 | |||||
JDZ12 系列定制与支持
JDZ12 系列支持灵活定制，包括变比、精度等级、输出方式与绝缘等级等，可满足特定工况与使用环境。
外形与安装尺寸

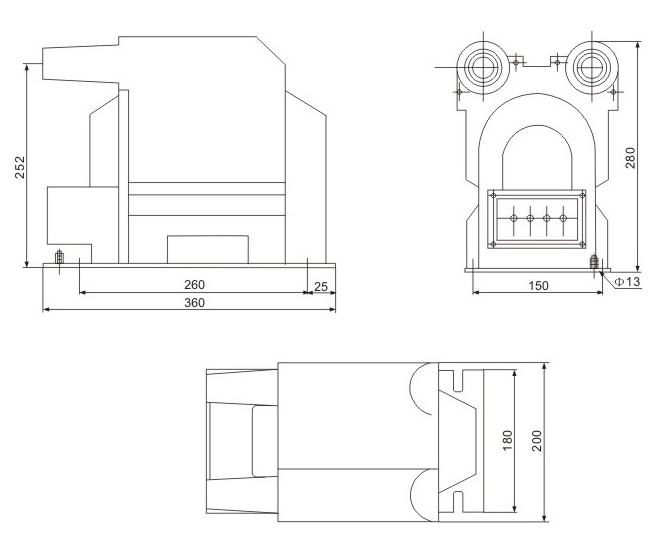

JDZ12-10、6、3R 电压互感器安装尺寸图

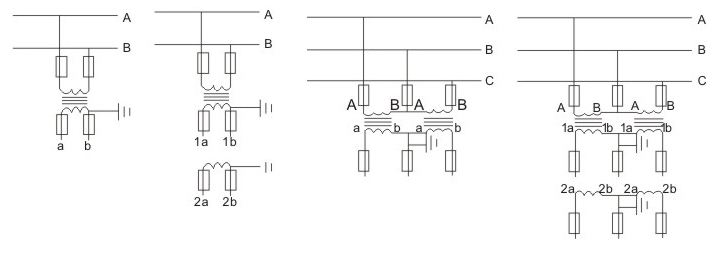

JDZ12-10R 原理图
订购须知：请在订购或定制时提供以下信息：
- 型号与电压比： 如 JDZ12-10R，变比为 10000/100/220。
- 精度等级与输出容量： 如 0.2 级、30VA 或 60VA。
- 绝缘水平与使用环境： 如 12/42/75kV，及温湿度、污染等级说明。
如需选型指导或定制方案，请联系我司技术团队。
JDZ12 系列常见问题（FAQs）
- JDZ12 系列主要应用于哪些场景？
适用于 10kV 及以下电力系统中的电能计量、电压监控与继电保护。 - JDZ12 内置熔断器的优势是什么？
可有效防止短路与过电压风险，省去外部熔断器安装，提升安全性与便捷性。 - 是否适用于高湿度环境？
适用于最高相对湿度 90%（20°C），满足中度潮湿环境使用要求。 - 可否按需求定制？
可根据需求定制变比、精度等级、绝缘等级及二次输出形式。 - 是否需要维护？
维护简单，定期清洁外壳即可，长期稳定运行、低维护成本。 - 工作环境要求？
工作温度 -5°C 至 +40°C，适用海拔不高于 2000 米。
